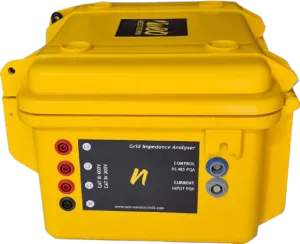

Analyseur d’impédance de réseau

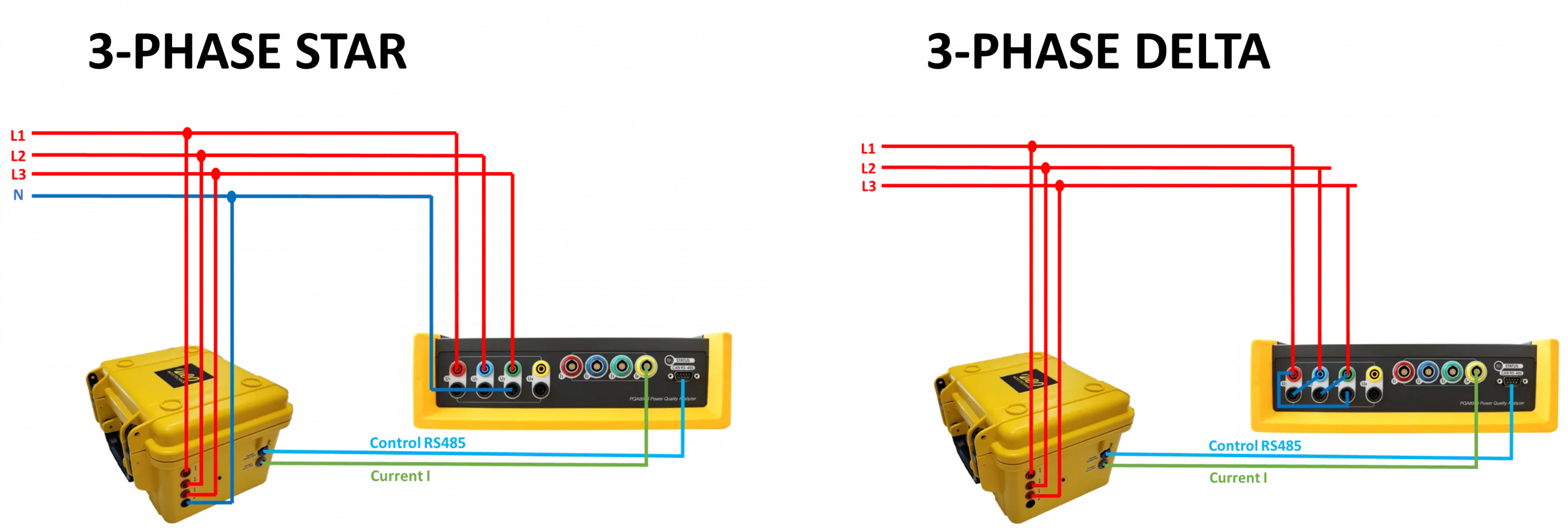

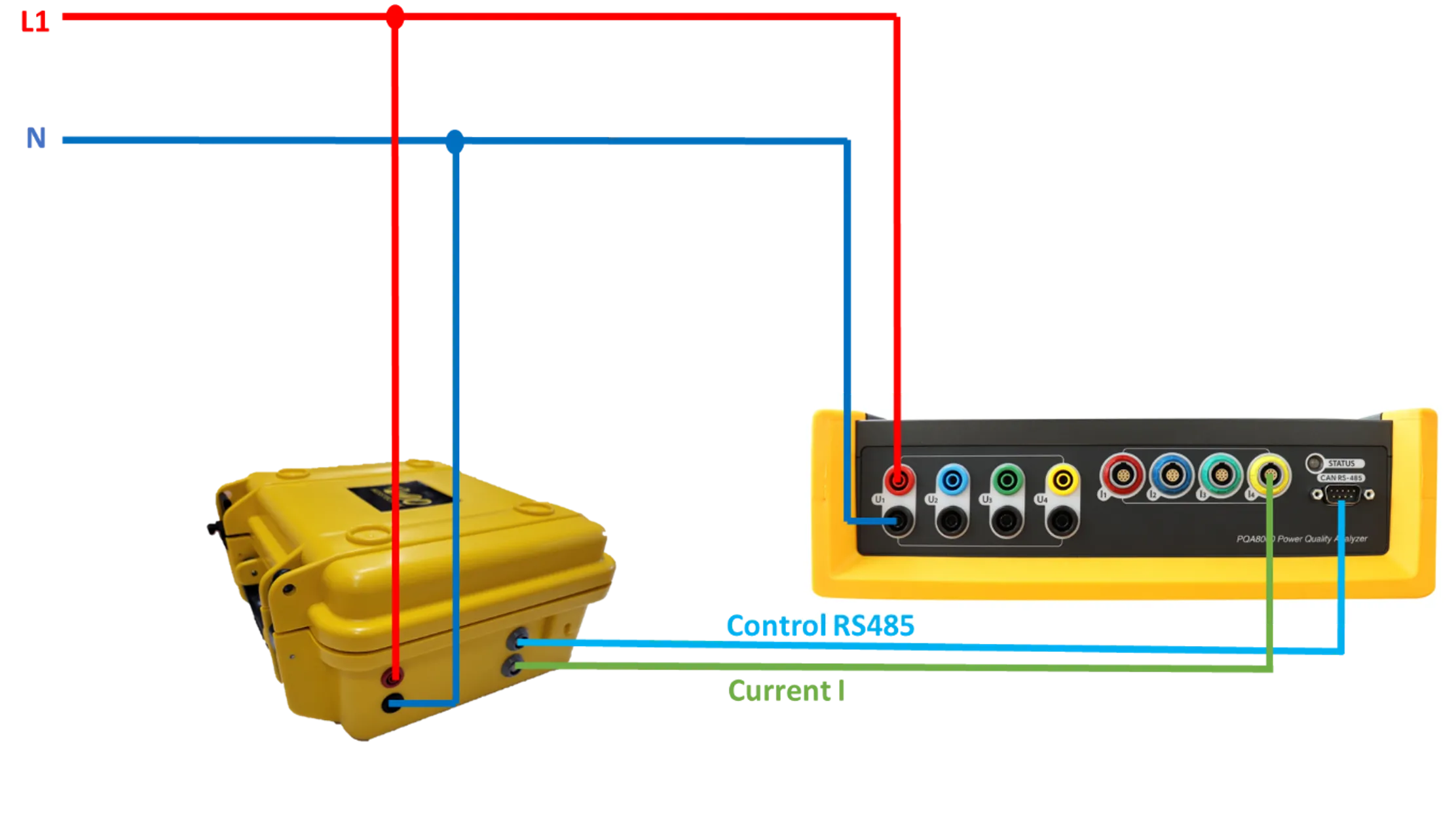

L’analyseur d’impédance de réseau GIA permet de mesurer l’impédance de réseau monophasée (phase à terre ou phase à phase) dans une gamme de fréquences allant jusqu’à 450 kHz. L’instrument est utilisé conjointement avec l’instrument PQA8000H.

Application

Détection des phénomènes de résonance (série et parallèle)
Test des systèmes PLC (communication par courant porteur — bandes CENELEC A, B, C, D et FCC)
Évaluation des limites d’émission harmonique conformément aux référentiels DACH-CZ, TOR, TAR, etc.
Exploitation et contrôle via le PQA8000H
Conformité CAT IV et boîtier certifié UL
Utilisation mobile sur batterie avec une autonomie pouvant atteindre 4 heures

Détection de résonance

La forte pénétration de la production décentralisée et des équipements électriques modernes reposant sur l’électronique de puissance active entraîne des modifications significatives de l’impédance du réseau aux hautes fréquences. L’ajout d’inductances et de capacités (filtres LCL, liaisons CC, etc.) génère de multiples phénomènes de résonance, en parallèle comme en série. Les conséquences possibles incluent des courants harmoniques élevés, des tensions harmoniques accrues, la surchauffe des équipements, du bruit, des pertes supplémentaires ainsi que des dysfonctionnements d’appareils ou de systèmes de communication numérique.

Les codes de réseau (par exemple DACH-CZ, TOR, TAR) intègrent désormais la prise en compte des facteurs de résonance pour déterminer les limites d’émission harmonique pour chaque ordre harmonique individuel.

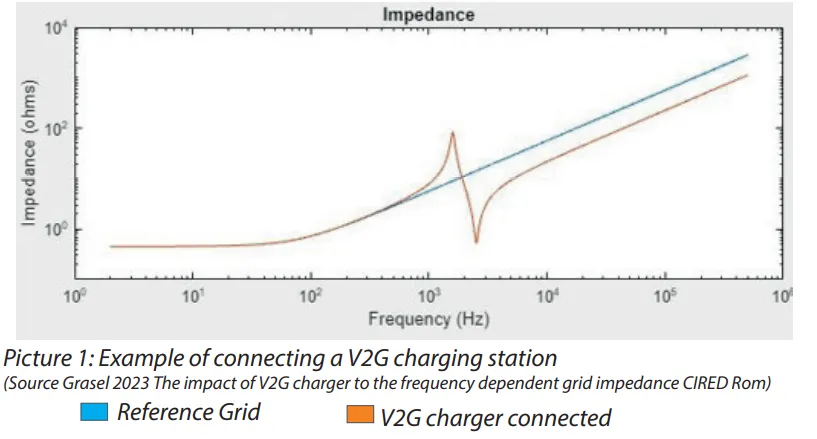

L’image ci-dessus illustre l’apparition de points de résonance lors du raccordement d’une station de recharge V2G. Remarque : même lorsque la station de recharge n’est pas en service, des points de résonance peuvent apparaître en raison du filtre d’entrée LCL.

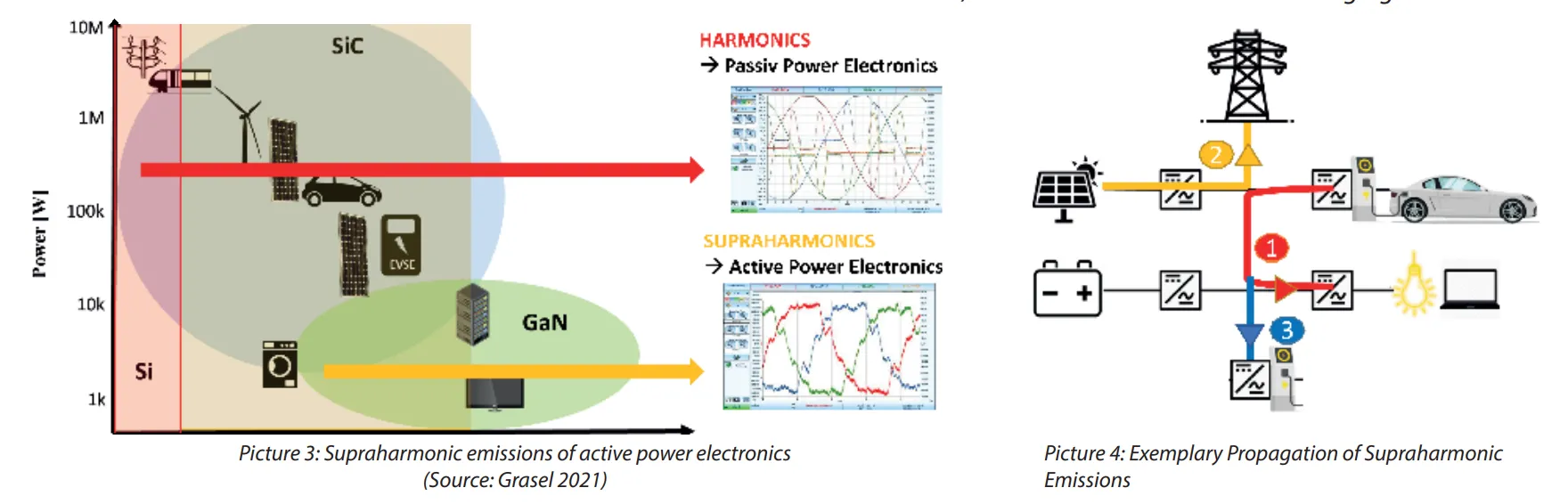

Propagation supra harmonique

Émissions supra-harmoniques dans la gamme de 10 kHz à 500 kHz dues à l’électronique de puissance active telle que le photovoltaïque, les chargeurs de véhicules électriques, l’énergie éolienne, les pompes à chaleur…

Exemples de propagation des supra harmoniques Cas 1) au sein d’une installation client Cas 2) vers une station de transformation (par exemple jusqu’à 16 km) Cas 3) vers une station de recharge de véhicules électriques non active

Test communication par courant porteur

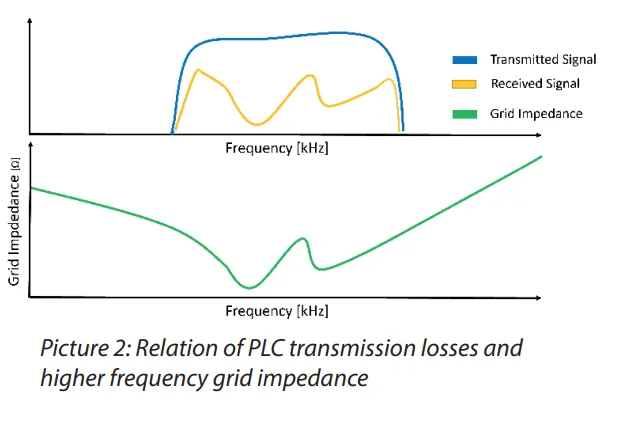

La communication par courant porteur (PLC) est largement utilisée pour les applications de comptage intelligent dans une plage de fréquences comprise entre 10 kHz et 450 kHz (bandes CENELEC A, B, C, D, FCC, ARIB). Elle s’appuie sur les câbles d’alimentation existants comme support de transmission, lesquels présentent toutefois des caractéristiques électriques variables et peu maîtrisées. Cette nature de support « non idéal » peut engendrer des défaillances de communication.

Les principales causes incluent :

L’augmentation des émissions supra-harmoniques, qui élèvent le niveau de bruit de fond
Les résonances en série (par exemple dues aux filtres d’entrée LCL d’autres équipements), créant des chemins de faible impédance pour les émissions perturbatrices
L’atténuation du signal entre l’émetteur et le récepteur, réduisant la qualité et la fiabilité de la transmission
