AN87400(F) - Analyseur de puissance multivoie compact
Analyse multivoie compacte et haute précision
L’AN87400(F) est un analyseur de puissance multivoie compact conçu pour la mesure en temps réel du rendement, des harmoniques et des formes d’onde. Il couvre les mesures AC/DC avec une précision de base élevée, un large bande passante de mesure et des fonctions de stockage/export adaptées à l’intégration système. Il est destiné notamment aux essais d’onduleurs photovoltaïques et aux mesures de performance électrique des véhicules électriques.
Fonctionnalités clés
Mesure multivoie compacte
L’instrument prend en charge une architecture multicanal dans un format 3U demi-largeur adapté à l’intégration dans des systèmes de test.
Haute précision de base
La précision de base indiquée est de 0,05 % de la lecture + 0,05 % de l’échelle pour les mesures principales.
Large bande passante
La bande passante de mesure couvre le continu ainsi que 0,5 Hz à 100 kHz pour l’analyse de signaux variés.
Échantillonnage rapide
Le taux d’échantillonnage de 200 kSps permet de capturer des données rapides et des formes d’onde détaillées.
Mesure tension et courant
L’appareil accepte jusqu’à 1500 VDC en standard et jusqu’à 20 A en entrée directe standard, avec option 1 A et prise en charge de capteurs.
Affichage tactile LCD
L’écran tactile LCD permet une visualisation conviviale avec personnalisation des éléments affichés et affichage des formes d’onde.
Stockage et export CSV
Les projets de stockage peuvent être personnalisés et les données peuvent être exportées au format CSV.
Analyse harmonique avancée
L’analyse inclut les harmoniques jusqu’au 100e ordre ainsi que la distorsion harmonique totale de la tension et du courant.

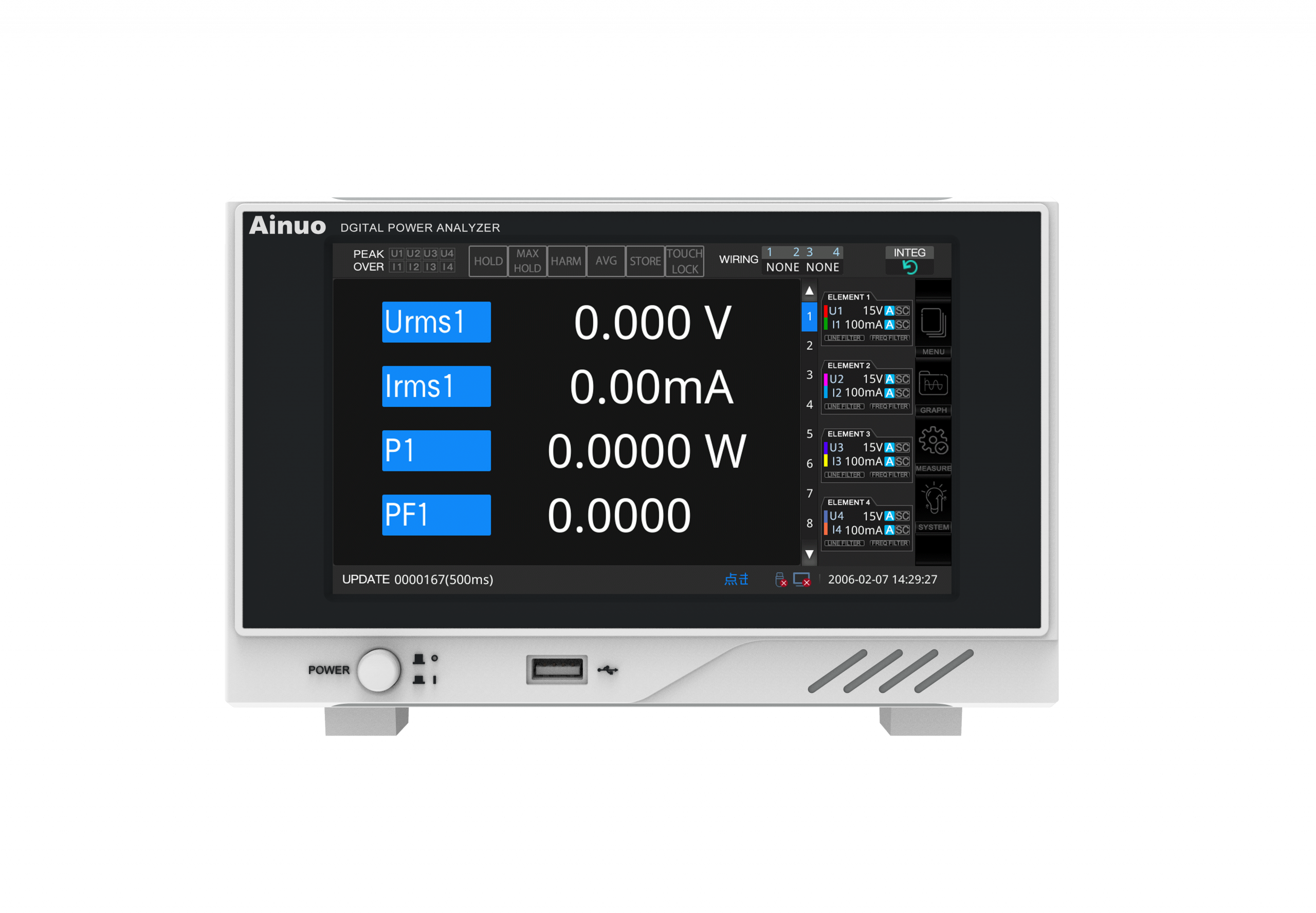

Vue d'ensemble
Conçu pour la mesure de puissance multicanal en temps réel, cet analyseur capture le rendement, les harmoniques et les formes d’onde avec une précision élevée. Il prend en charge les mesures AC/DC, l’affichage tactile, l’export CSV et un format 3U demi-largeur adapté aux bancs intégrés.

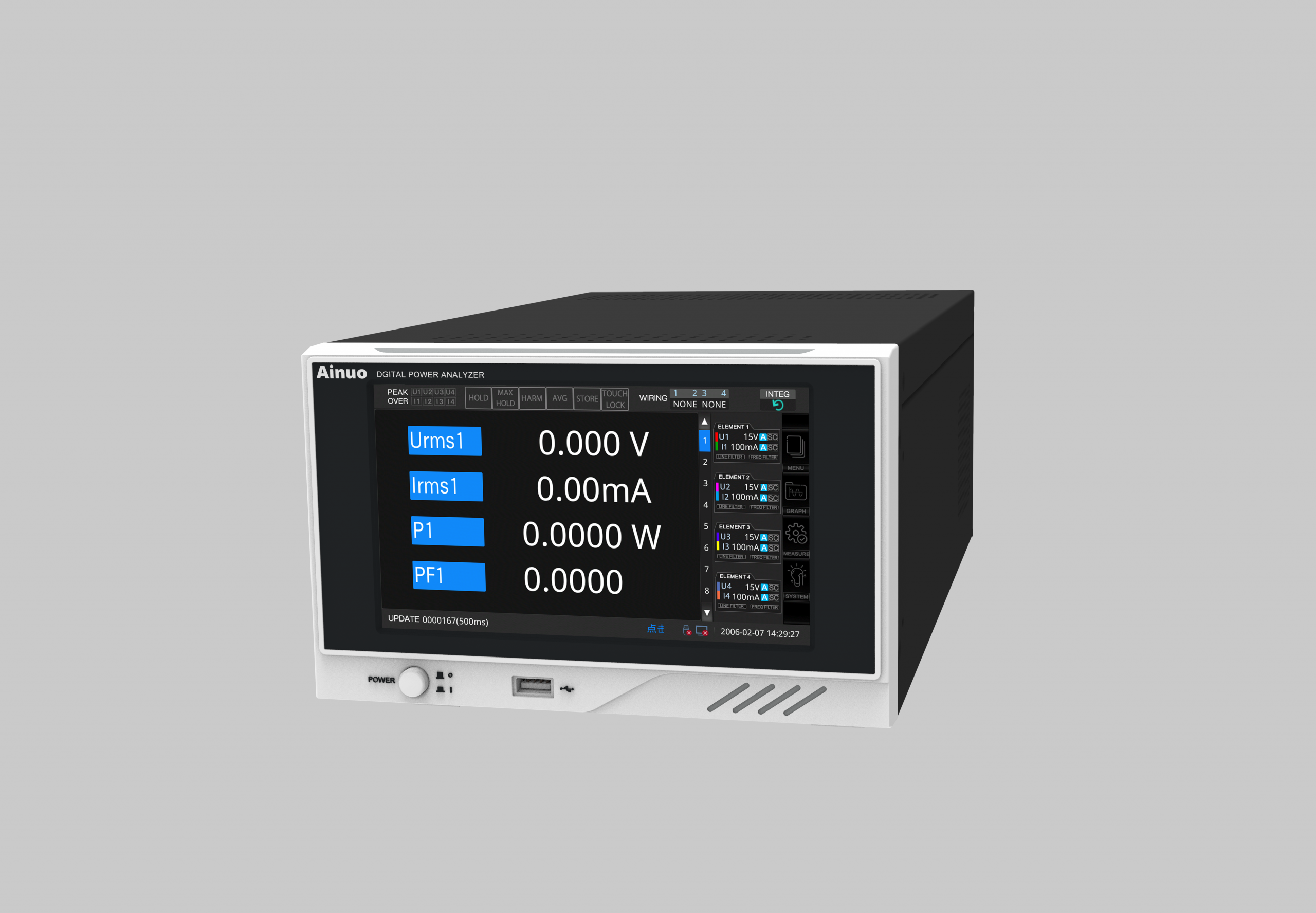

Configuration des canaux
L’architecture de mesure permet une configuration multivoie destinée aux essais synchrones sur plusieurs points électriques. Cette organisation facilite l’observation simultanée des tensions, courants, puissances et autres paramètres dans un système de conversion ou de stockage d’énergie.

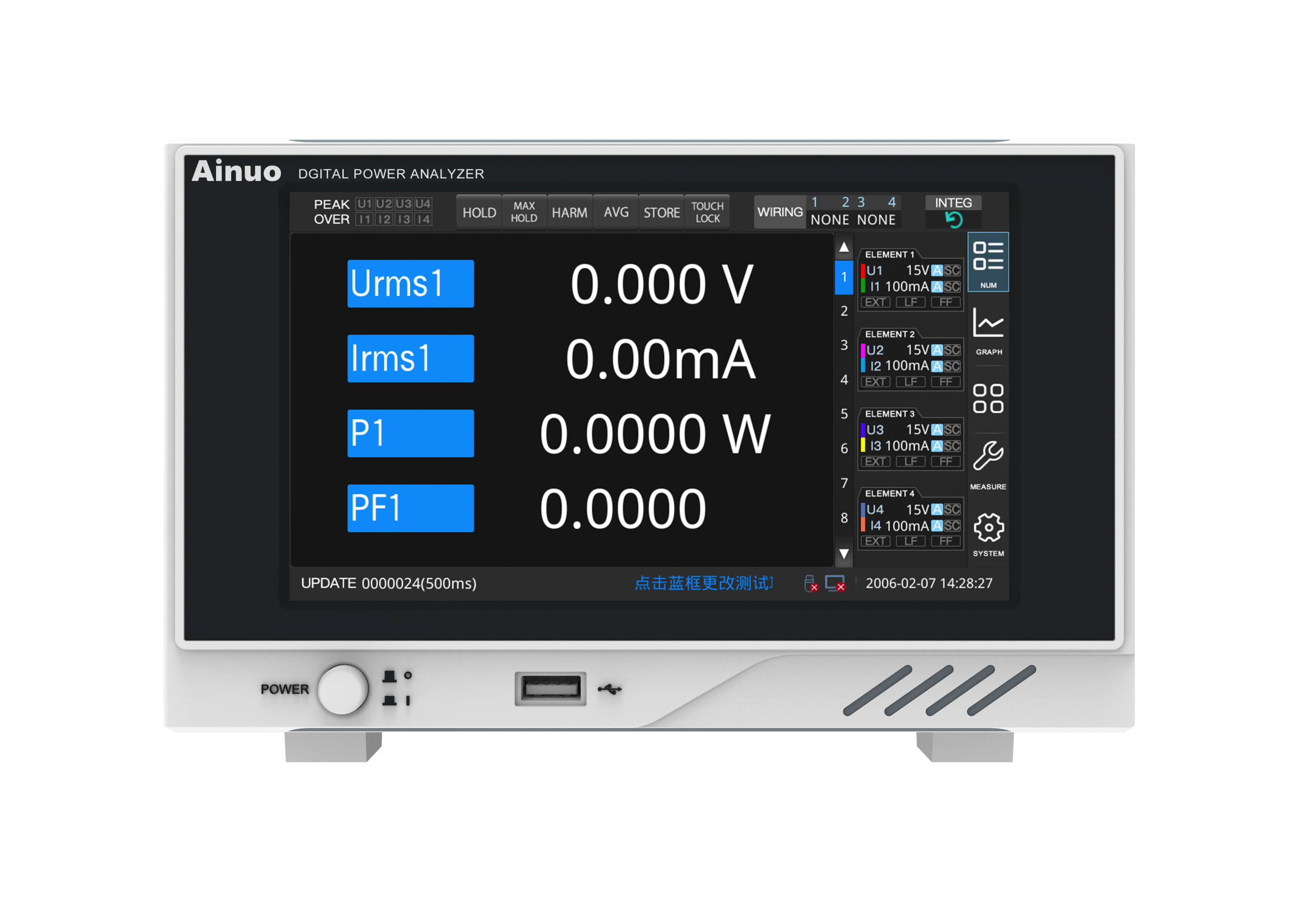

Mesure des onduleurs photovoltaïques
L’appareil est adapté à la mesure de puissance des onduleurs photovoltaïques conformément à la spécification d’essai des onduleurs raccordés au réseau GB/T 37409-2019. Il peut mesurer simultanément les puissances d’entrée et de sortie en monophasé ou triphasé, calculer automatiquement le rendement, analyser les harmoniques jusqu’au 100e ordre et effectuer la mesure bidirectionnelle de puissance pour l’achat et la vente d’électricité.

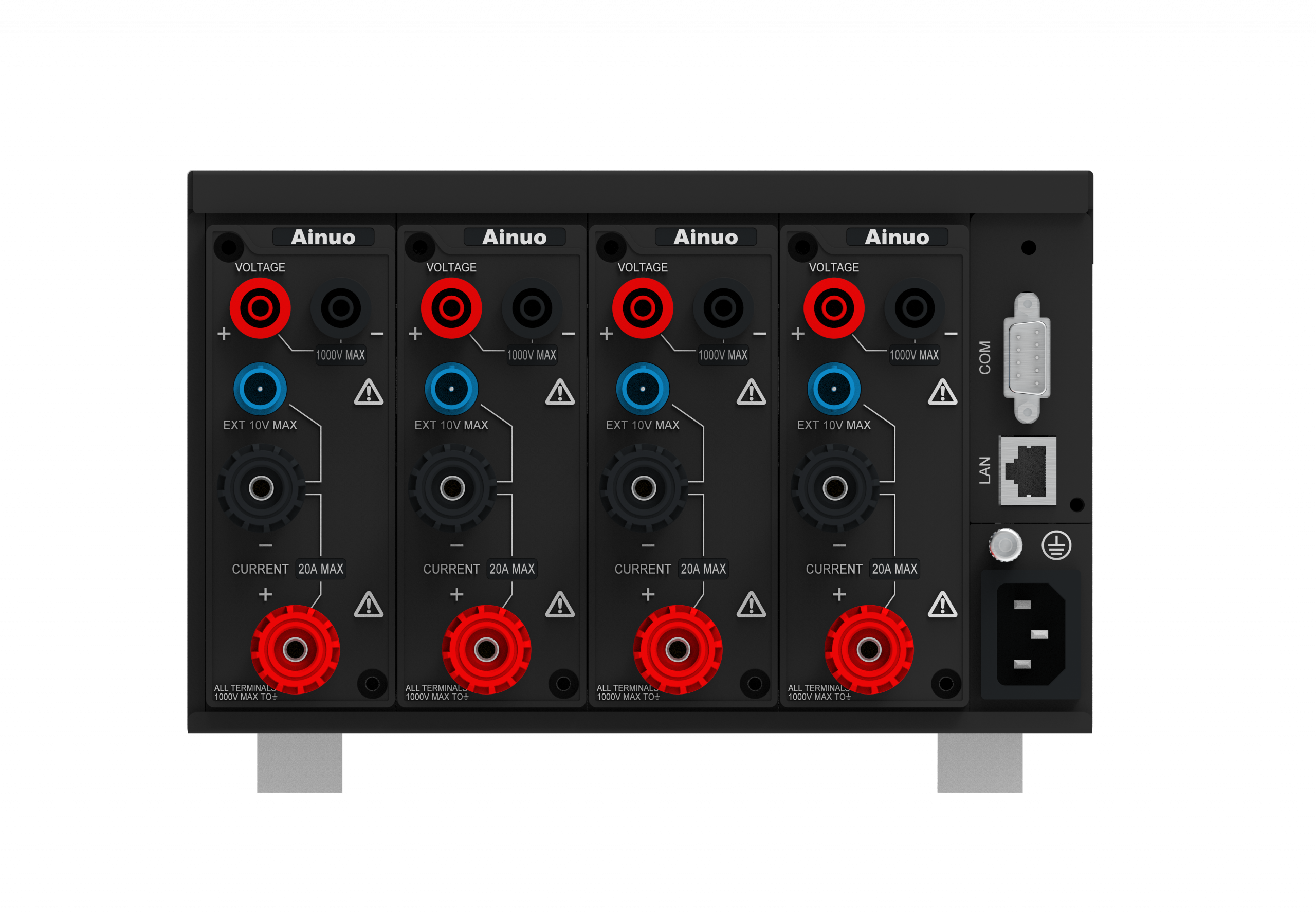

Mesure des performances électriques des véhicules
Pour les essais de véhicules électriques, le système multicanal permet de détecter en parallèle plusieurs paramètres liés au chargeur embarqué, aux bornes de charge, à la charge et décharge batterie, à la conversion de puissance et aux performances moteur. Il mesure les valeurs efficaces instantanées, les moyennes, les crêtes et la consommation d’énergie sur signaux AC/DC.
