AN87660(F) - Analyseur de puissance haute précision 6 canaux
Analyse de puissance synchrone sur 6 canaux
L’AN87660(F) est un analyseur de puissance multicanal conçu pour la mesure synchrone jusqu’à 6 canaux, en configurations monophasées, triphasées ou mixtes. Il prend en charge les signaux AC/DC, l’analyse harmonique multicanal, le calcul de rendement et l’accumulation d’énergie. Son écran tactile, l’export CSV et son format 3U facilitent son intégration sur banc de test.
Fonctionnalités clés
Mesure synchrone 6 canaux
L’appareil réalise une analyse de puissance simultanée sur 1 à 6 canaux. Il peut être configuré pour des mesures monophasées, triphasées ou mixtes selon la charge à tester.
Précision de base élevée
Le traitement repose sur une architecture FPGA+ARM avec convertisseur AD 16 bits rapide et précis. La précision de base annoncée est de ±0.1%.
Large bande AC/DC
La mesure couvre les signaux AC/DC avec une bande passante de puissance de DC, 0.5Hz à 100kHz. Cela permet l’évaluation de charges sinusoïdales et non sinusoïdales.
Analyse harmonique multicanal
L’analyse harmonique peut être effectuée simultanément sur six canaux. La mesure va jusqu’au 50e harmonique avec analyse de distorsion et affichage visuel des composantes.
Mesure de fréquence simultanée
La fréquence peut être mesurée en parallèle sur les six canaux. Cette fonction facilite les essais multivoies sur équipements électriques et électroniques.
Filtrage de ligne intégré
Un filtre passe-bas 500Hz et 5.5kHz est utilisé pour mesurer la fondamentale des formes PWM. Il aide à filtrer les interférences haute fréquence des courants d’alimentations à découpage.
Compatibilité avec capteurs
L’analyseur prend en charge la fonction de rapport ainsi que les transformateurs V-V et I-I. Des capteurs de courant I-V à interface BNC avec tension d’entrée maximale de 10V sont également pris en charge.
Calcul automatique du rendement
L’instrument mesure simultanément l’énergie d’entrée et de sortie d’un équipement. Il calcule ensuite automatiquement son efficacité.
Accumulation d’énergie
L’énergie électrique directe, inverse et combinée peut être accumulée séparément. Cela permet les mesures d’achat et de vente d’électricité.
Écran tactile et export CSV
L’écran LCD tactile permet de personnaliser les éléments affichés et de visualiser les formes d’onde. Les données peuvent être stockées avec sélection des variables puis exportées au format CSV.

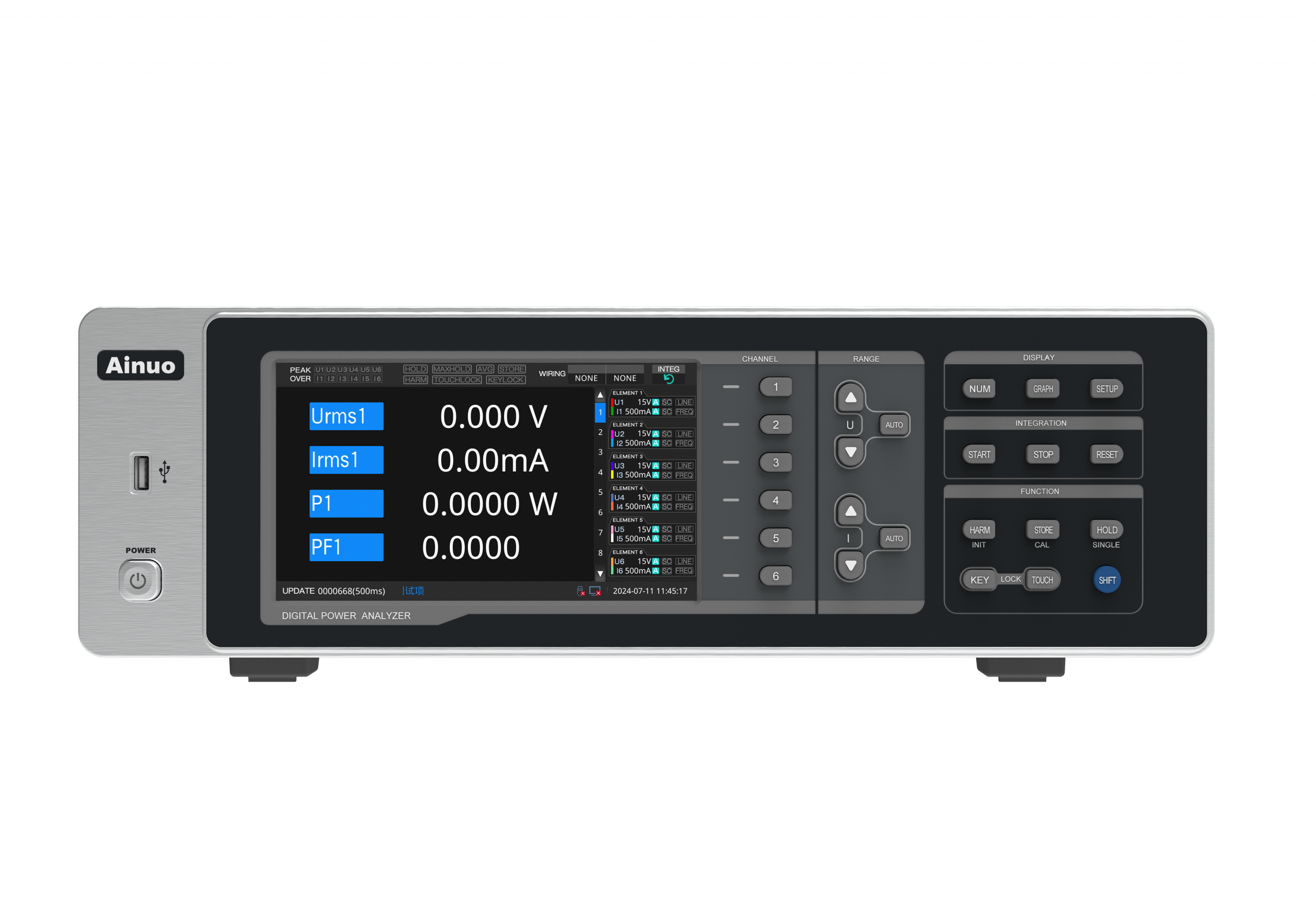

Vue d’ensemble
Cet analyseur de puissance multicanal est conçu pour les essais synchrones sur six voies et convient à des charges variées comme les climatiseurs, onduleurs, convertisseurs de fréquence et moteurs. Il combine mesure AC/DC, affichage tactile, stockage de données et intégration en format standard 3U pour les bancs de test.

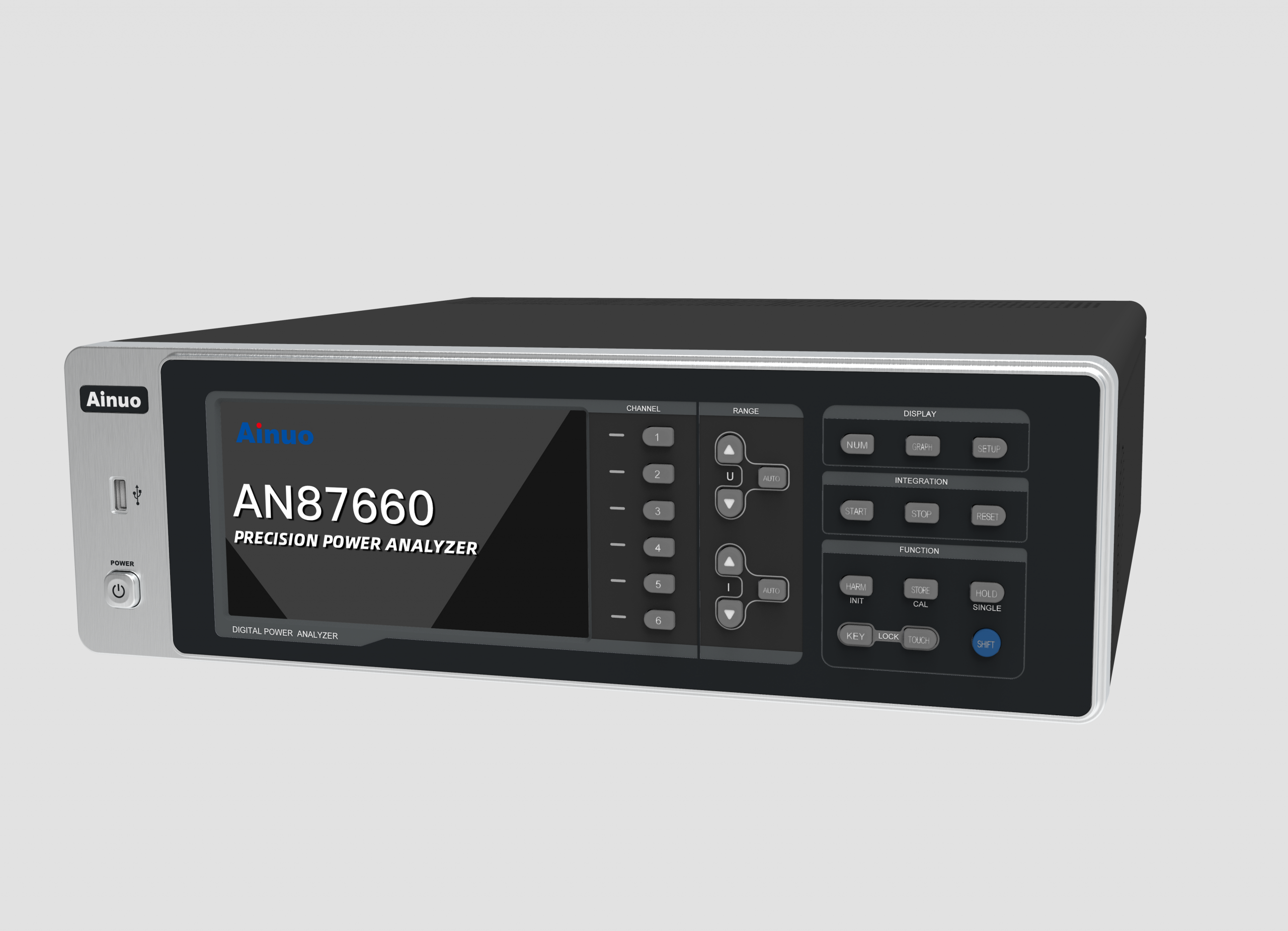

Mesure et analyse multicanales
La plateforme permet des configurations flexibles telles que multi-monophasé, triphasé trois fois deux, triphasé quatre fois deux ou quatre phases incluant DC + triphasé. Elle assure la mesure synchrone de puissance, facteur de puissance, fréquence et énergie, avec une résolution adaptée aussi bien à la consommation en veille qu’à la puissance nominale.

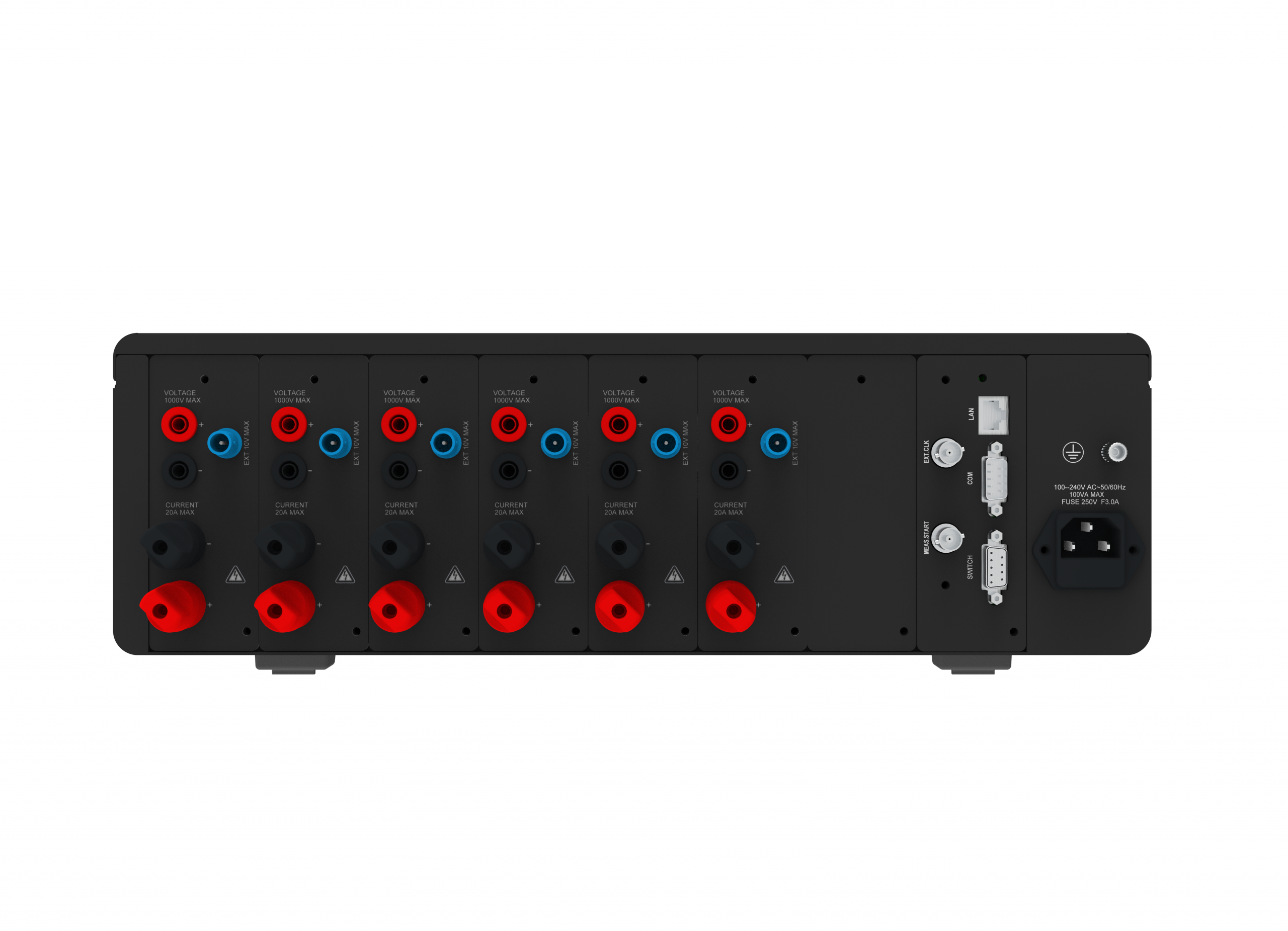

Essais d’onduleurs photovoltaïques
L’appareil est utilisé pour la mesure de puissance d’onduleurs photovoltaïques avec mesure simultanée des entrées et sorties en monophasé ou triphasé. Il prend en charge le calcul automatique du rendement, l’analyse de distorsion et la mesure bidirectionnelle de puissance pour les scénarios d’achat et de vente d’électricité.
