Câble thermocouple HRTW-CA

Fil thermoélectrode HRTW-CA Fil thermoélectrode résistant à la chaleur. Conçu pour être utilisé comme thermoélectrode/fil d’extension pour convertisseurs thermoélectriques (thermocouples). Il peut être utilisé dans des zones à haute température avec un montage fixe et sans charge mécanique sur l’isolation.

Le fil est conçu pour fonctionner à une température ambiante de -60°C à +1200°C et une humidité maximale admissible jusqu’à 80% à des températures allant jusqu’à +35°C.

Après chauffage à +450°C, il est interdit de soumettre l’isolation du fil à des contraintes mécaniques et à des pliures. Le fil est ininflammable.

Les fils de compensation sont inclus dans le circuit du thermocouple en respectant le signe de polarité.

Décodage de câble HRTW-CA :

H — Chaleur
R — Résistant
T — Thermocouple
W — Fil
CA — Chromel — alumel
CC — Chromel-copel

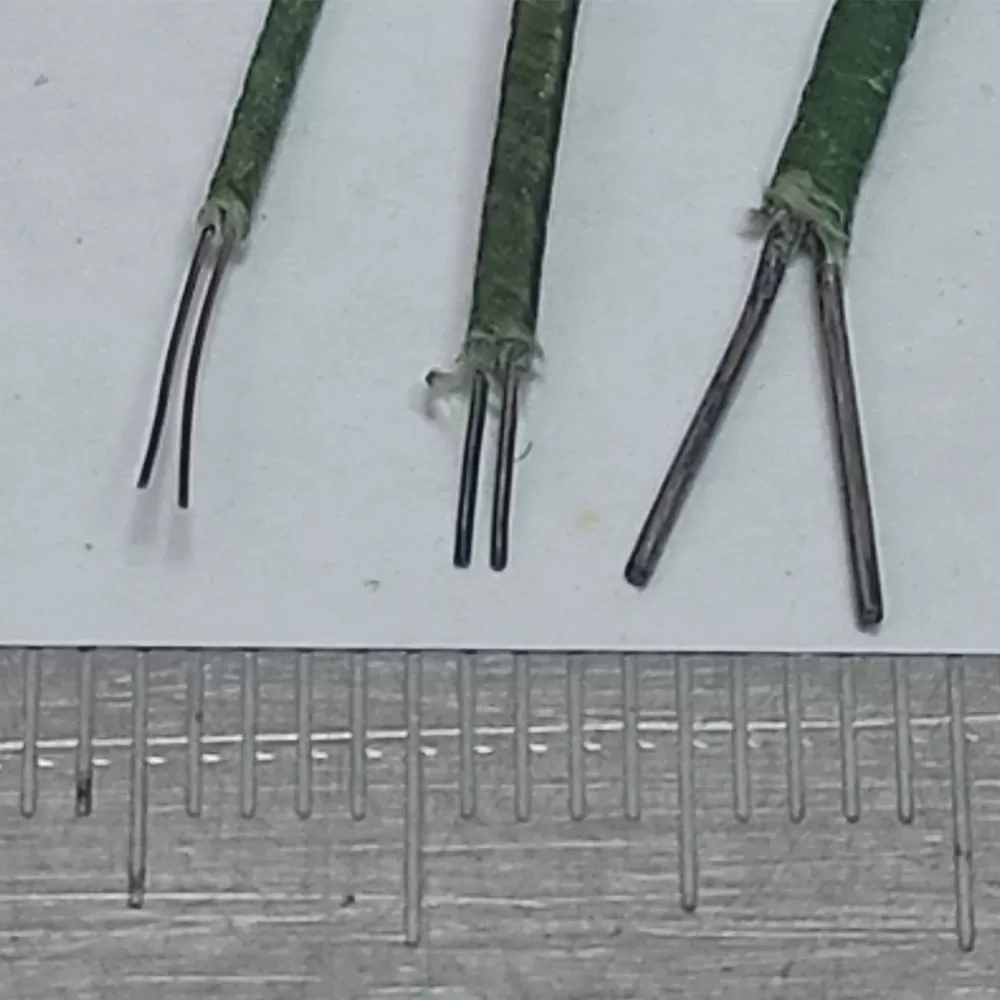

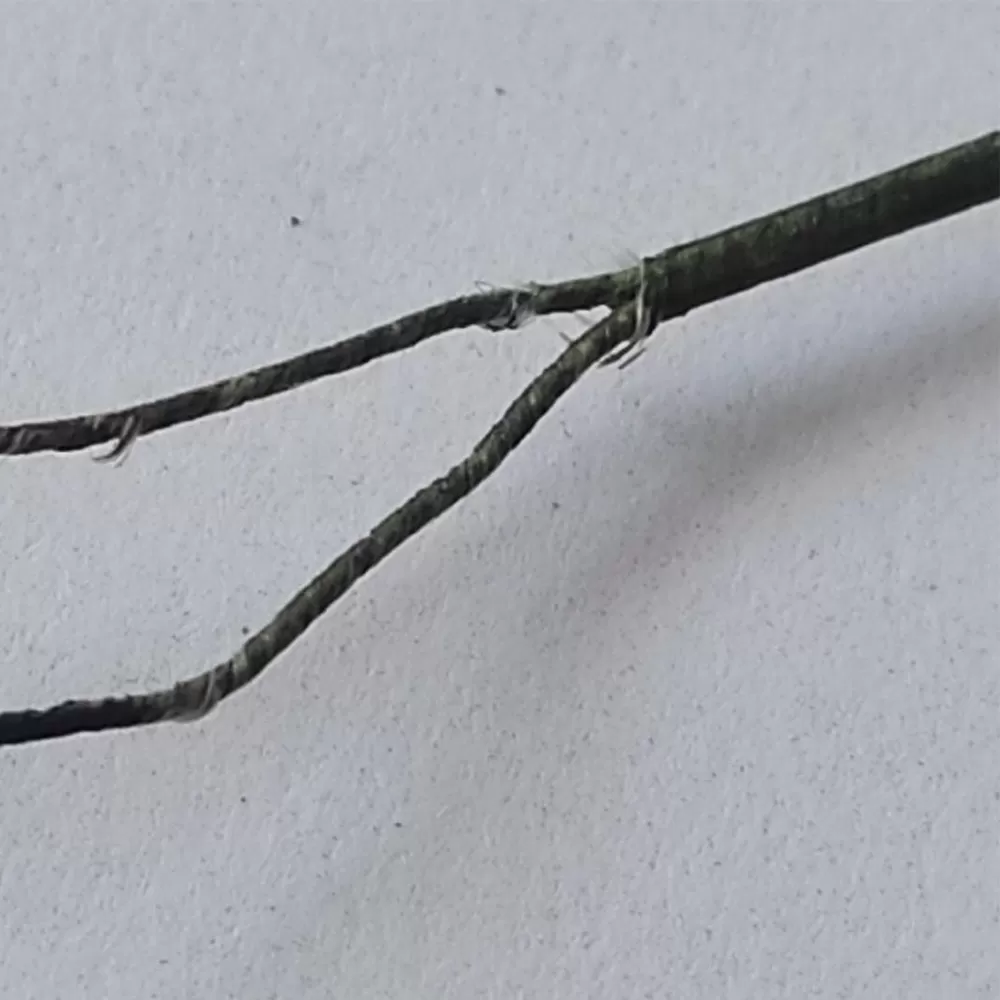

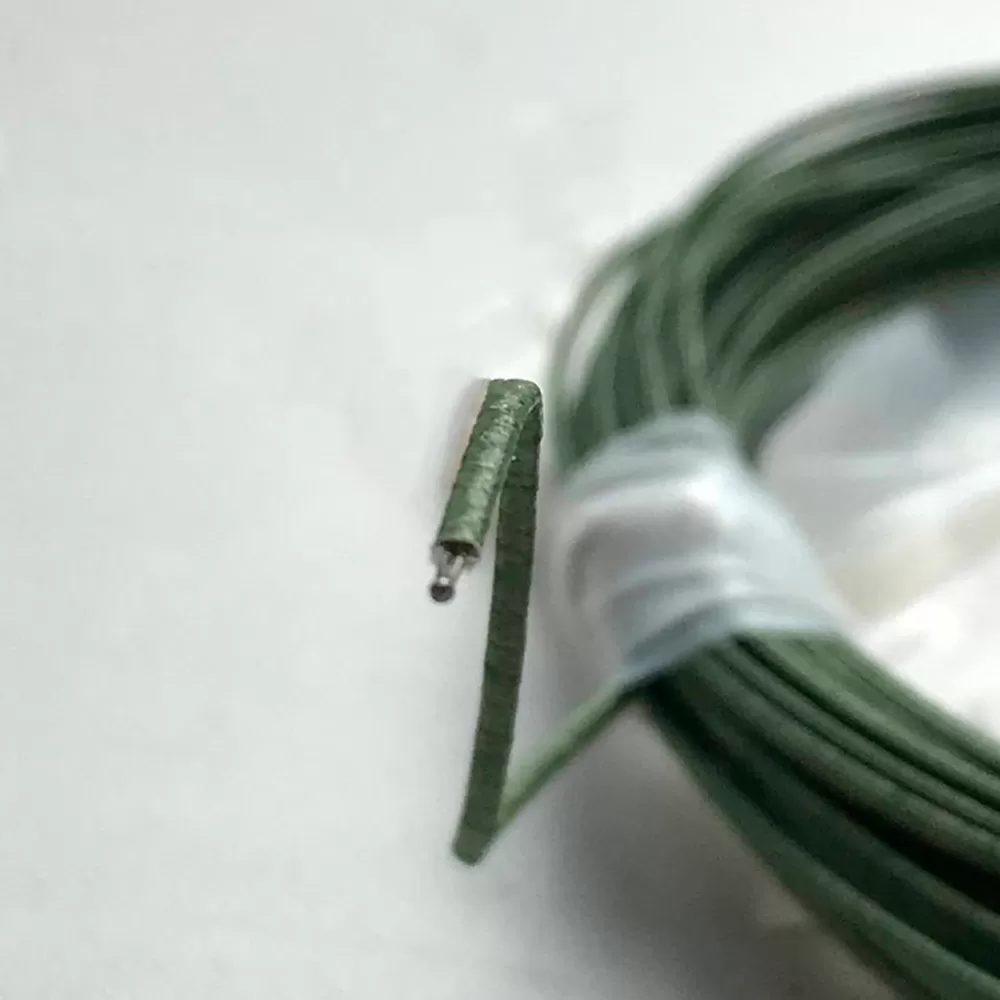

Eléments de conception de câbles :

Fils thermocouple bipolaires résistants à la chaleur avec fils conducteurs constitués d’une paire d’alliages : chromel-copel et chromel-alumel, avec fil organosilicié imprégné de vernis.

Objectif des thermocouples HRTW-CA :

Ils sont utilisés comme thermocouples pour un montage fixe en l’absence de contrainte mécanique sur l’isolation pendant le fonctionnement.
Température de fonctionnement de – 60 °C à +900 °C (ou brièvement jusqu’à 1200 °C).
