Pourquoi est-il important de disposer d’une méthode de mesure fiable de l’irradiance solaire ?
Un autre exemple important concerne la maintenance d’une centrale photovoltaïque. Le traçage des courbes I-V nécessite des données d’irradiance en temps réel pour calculer les valeurs attendues et ainsi détecter les défauts de la centrale. Les données d’irradiance solaire permettent également d’estimer la quantité d’énergie qu’un système solaire est susceptible de produire sur une période donnée. Ces informations sont essentielles pour la modélisation financière, le calcul du retour sur investissement (RSI) et l’évaluation de la faisabilité des projets.

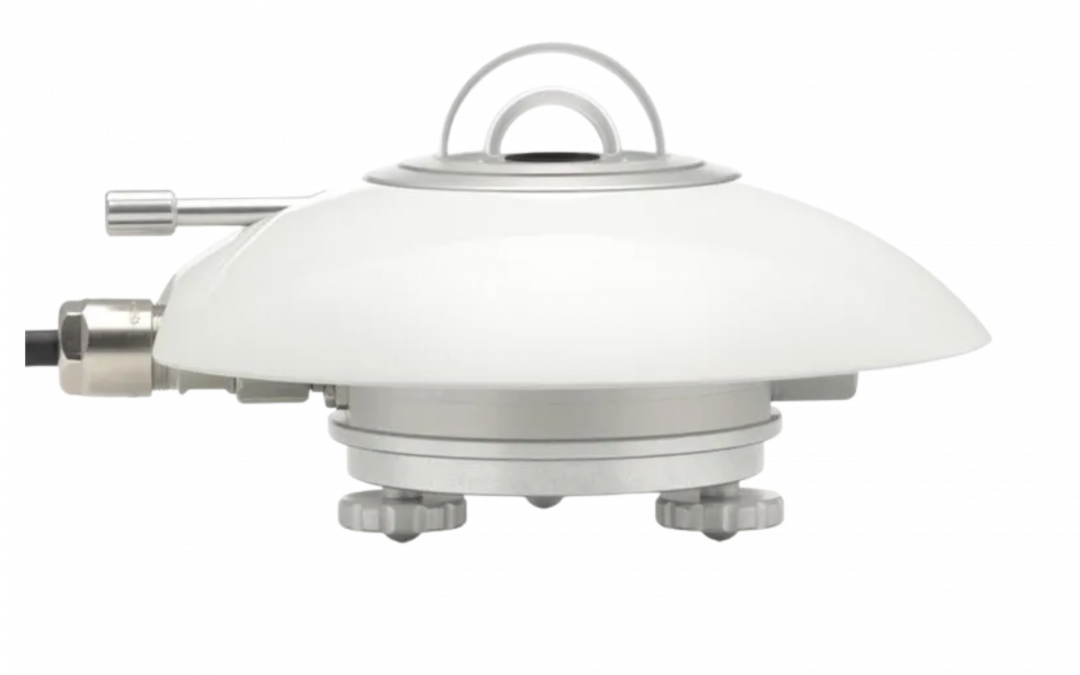

Pyranomètres
Avantages :
- Précision : les pyranomètres offrent une grande précision dans la mesure de l’irradiation solaire totale sur une large plage spectrale.
- Faible maintenance : ce sont généralement des instruments nécessitant peu de maintenance, capables de fournir des données fiables sur de longues périodes.
- Rentabilité : comparés à d’autres instruments spécialisés, les pyranomètres sont rentables et largement utilisés dans l’industrie de l’énergie solaire.
Désavantages :
- Sensibilité directionnelle : les pyranomètres sont sensibles à l’angle d’incidence de la lumière solaire, ce qui peut conduire à une sous-estimation de l’irradiance dans des conditions d’incidence non normales.
- Dépendance spectrale : Certains pyranomètres peuvent avoir une réponse spectrale qui ne s’aligne pas parfaitement avec le spectre solaire, ce qui entraîne de petites erreurs de mesure.
Cellules de référence
Les cellules de référence servent d’étalon-or pour le calibrage des autres dispositifs photovoltaïques. Elles permettent une mesure traçable aux normes internationales et jouent un rôle crucial pour garantir la précision des données de performance des systèmes photovoltaïques.
Avantages :
- Traçabilité : les cellules de référence offrent des mesures traçables aux normes internationales, établissant une hiérarchie d’étalonnage claire.
- Haute précision : ces cellules sont méticuleusement calibrées et fournissent des mesures extrêmement précises de l’irradiation solaire.
- Stabilité : des cellules de référence bien entretenues peuvent conserver leur précision sur de longues périodes.
Désavantages:
- Coût : Les cellules de référence peuvent être relativement coûteuses par rapport à d’autres instruments, ce qui peut limiter leur utilisation dans certains projets.
- Fragilité : Ce sont des instruments délicats qui nécessitent une manipulation soigneuse, ainsi qu’un réétalonnage régulier pour maintenir leur précision.
Modules de référence
Avantages :
- Simulation du monde réel : les modules de référence fournissent une représentation plus réaliste des performances du système photovoltaïque par rapport aux cellules de référence isolées.
- Spécifique à l’application : ils peuvent être adaptés pour correspondre aux caractéristiques des modules photovoltaïques spécifiques utilisés dans un projet.
- Vérification de l’étalonnage : l’utilisation de modules de référence permet une vérification périodique de l’exactitude des mesures du système photovoltaïque.
Désavantages:
- Complexité : La configuration et la maintenance d’un module de référence peuvent être plus complexes que l’utilisation d’une cellule de référence et peuvent nécessiter une attention plus particulière aux conditions environnementales.
Mesure de l’irradiance solaire pour le traçage de la courbe IV
Comme illustré ci-dessous, ce pyranomètre capte la majeure partie du rayonnement solaire utile. Les pertes par transmission et par thermalisation sont considérées comme des pertes d’énergie. Dans le cas des pertes par transmission, l’énergie du photon incident est insuffisante pour franchir la bande interdite du panneau de silicium. En revanche, dans le cas de la thermalisation, l’énergie du photon est trop élevée, et une partie est dissipée sous forme de chaleur.
En conclusion, chaque instrument pyranomètres, cellules de référence et modules de référence joue un rôle essentiel dans la mesure précise de l’irradiance solaire pour les systèmes photovoltaïques. Les pyranomètres permettent des mesures d’irradiance totale économiques et pratiques. Les cellules de référence fournissent des étalons de calibration traçables et très précis. Les modules de référence, bien que plus complexes à mettre en œuvre, offrent une représentation plus réaliste des performances du système photovoltaïque. La compréhension des avantages et des limites de ces outils permet de sélectionner la méthode la plus appropriée à une application donnée, garantissant ainsi le succès et l’efficacité des installations photovoltaïques.
