Traceur de courbe IV multivoies



Bienvenue dans le futur des tests de panneaux solaires avec le PV Master 10, le traceur de courbe IV multivoies de pointe conçu pour optimiser les performances de vos systèmes de production d’énergie photovoltaïque. Ce système de mesure et d’enregistrement des données de température, d’irradiance, des tensions Voc et Vmpp, des courants Isc et Impp ainsi que des puissances par ligne et total sous condition STC propose des résultats précis et juste avec la création de rapport d’analyse automatisé en conformité avec la norme IEC/CEI 62446 facilitant ainsi la mise en œuvre d’action corrective et l’analyse des défauts de chaque ligne de panneaux solaires.

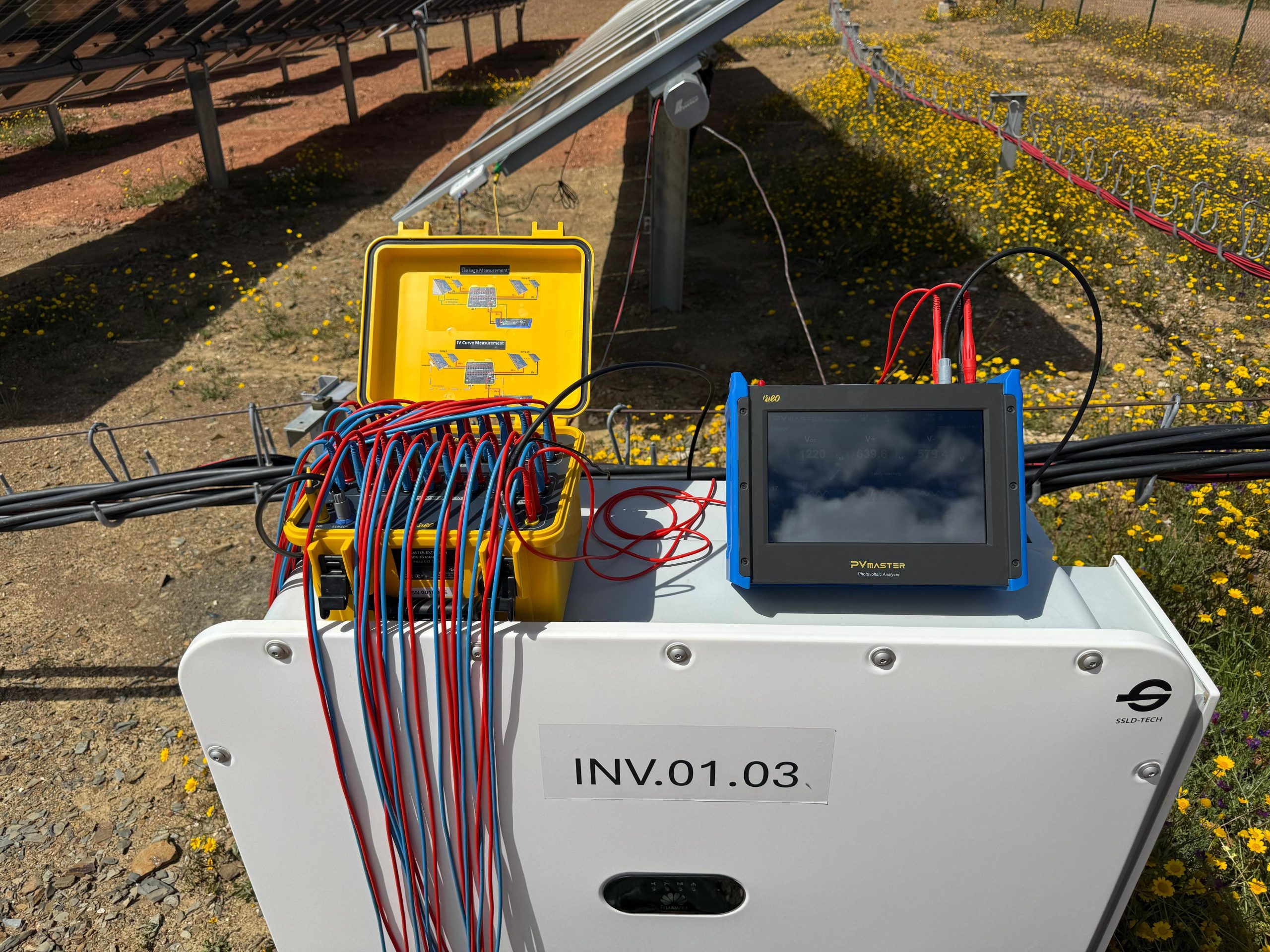

Le PV Master 10 optimise vos activités de maintenance sur site avec une dynamique de mesure de 200 ms par ligne de panneaux solaire et la capacité de mesurer 20 lignes de panneaux solaires simultanément grâce au boîtier d’extension sécurisé, garantissant une efficacité maximale et un gain de temps sur site. Avec jusqu’à 1500 V continue et 30 A continue par voie de mesure du Traceur de courbe PV MASTER 10, tous les types d’installations photovoltaïques peuvent être testés.

Spécifications Techniques



  • Traçage de haute précision de la courbe IV
  • Mesure simultanée jusqu’à 20 lignes
  • Mesure des distances de défaut et fuite
  • Module PV simple ou chaîne complète jusqu’à 1500V et 30 A ( 45 A en option )
  • Rayonnement solaire de 400 W/m2
  • Temps de mesure <200ms
  • Puissance nominale élevée 30A (45A en option)
  • Support de panneau PV bifacial
  • 2x entrée pyranomètre (ou cellule de référence)
  • 5x entrée température (PT1000 ou thermocouple)
  • Mode Multimètre : Température , Irradiance , Tension , Courant et Puissance
  • Diagnostique automatique : détection de nombreux types de défauts réduisant les performances, tels que la non-concordance, le PID, les points chauds, les fissures dans les cellules…
  • Rapport automatisée au format pdf
  • Ecran tactile 10″
  • Communication sans fil (WLAN) ou câblé (RS485)
  • Pack batterie intégré ( autonomie de 4 heures )
Analyseur qualité réseau électrique

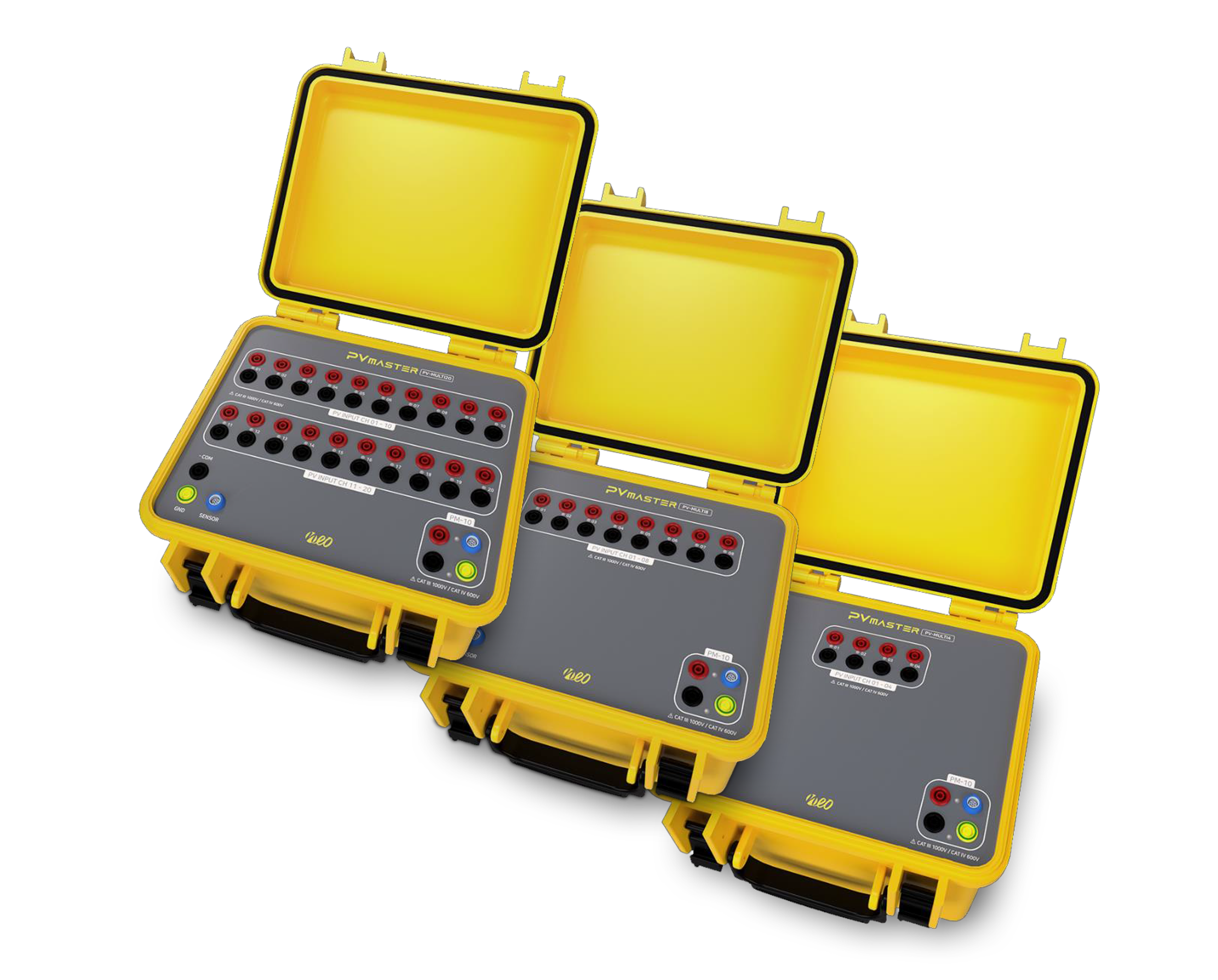

Boîtier d’extension 20 voies



Grâce au boîtier d’extension 20 voies, le PV Master 10 s’adapte facilement à un appareil de mesure de courbe caractéristique IV multivoie. Comme on peut le voir sur les schémas de connexion ci-dessous, il est très simple de connecter le boîtier d’extension et le PV Master, il suffit alors de connecter les strings et la mesure peut commencer.

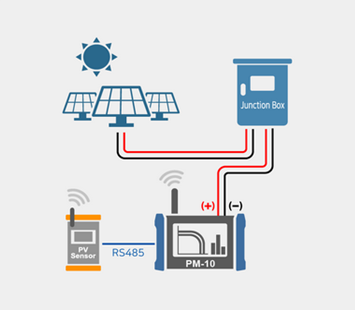

Connection mono string PV

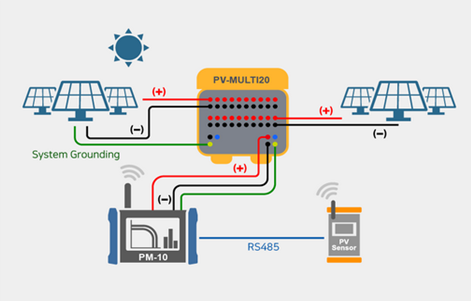

Connection multi string PV

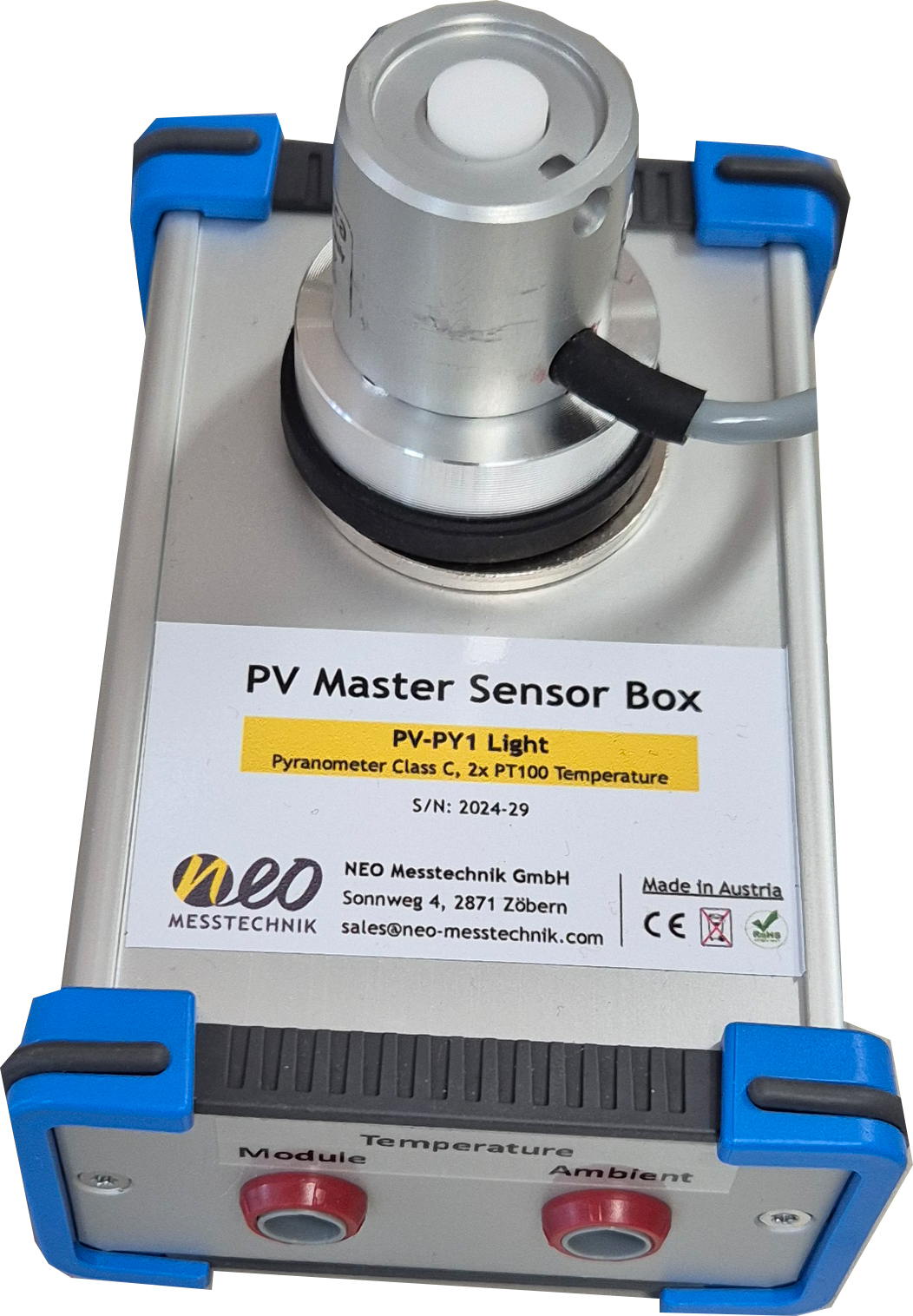

Boîtier capteur





Les boîtiers capteurs « Light » et « Expert » offrent des capteurs environnementaux optimaux avec une connexion simple au PV Master. Connectez-les simplement par câble ou liaison sans fils et la courbe STC peut être créée.

Options pour le boîtier des capteurs :

Module 2 capteurs :

  • PY2TCK2 (2x pyranomètre, 2x thermocouple type K)
  • PY2PTH2 (2x pyranomètres, 2x PT100)
  • PY2PTT2 (2x pyranomètres, 2x PT1000)



Module 5 capteurs :

  • PY2TCK5 (2x pyranomètre, 5x thermocouple type K)
  • PY2PTH5 (2x pyranomètres, 5x PT100)
  • PY2PTT5 (2x pyranomètres, 5x PT1000)

Téléchargements

Spécification techniques

Manuel

Logiciel intuitif pour Traceur de courbe IV multivoies

Structuré – Menus explicites







1. CONFIGURATION

L’instrument a une structure claire qui montre des schémas avec des explications.

Pour la configuration d’une mesure, seules les données du module et la configuration des chaînes doivent être définies à l’avance.

2. MESURER et ANALYSER

Menu convivial

  • Facile à naviguer

Fonction multimètre

  • Ajout de plusieurs affichages de données (jusqu’à 9)
  • Mesure de tension
  • Mesure de courant
  • Mesure de température (module et ambiante)
  • Mesure de l’irradiance

3. FUITE ET MESURE IV

Mesure de fuite :

Fonction Distance du défaut
-> affiche le module avec les courants de fuite

Traçage de la courbe IV :

  • Comparaison avec les conditions STC (IEC 62446)
  • Effets du vieillissement
  • Effets des salissures
  • Plusieurs outils pour analyser les données

En savoir plus

4. DIAGNOSTIQUE AUTOMATIQUE

Le système de diagnostic breveté affiche automatiquement l’état de chaque chaîne.

Détection de défauts : discordance, PID, point chaud, rupture de diode de dérivation, ombrage, salissure, bris de verre, délaminage, fissure de cellule, etc.

…. L’inspection photovoltaïque n’a jamais été aussi rapide et simple

… aucune autre technologie ne donne autant de détails que la fonction de diagnostic intelligente

5. EXPORT

L’instrument peut générer automatiquement des rapports et de la documentation professionnelle. L’utilisateur peut créer des rapports incluant toutes les informations (localisation, commentaires, logo de l’entreprise, etc.) directement sur site ou lors du post-traitement. Les rapports PDF enregistrés sur l’instrument sont toujours disponibles et peuvent être partagés directement par e-mail. Les données peuvent être exportées au format CSV, XLS, PDF.

6. AUTRES PROGRAMMES

L’instrument utilise Microsoft Windows© comme système d’exploitation. Des programmes tels que Microsoft Excel, Word ou Matlab peuvent être ajoutés ainsi que des services de messagerie électronique

Diagnostique du Système







Les options

  • Voie de mesure

    1 canal mesuré simultanément à l’aide de la technologie Time-Sync

  • Entrée de tension

    Mesure de potentiel 1 500 V, Traçage de courbe IV 1 500 V

  • Entrée actuelle

    jusqu’à 30A ( 45 A en option )

  • Entrée de température

    2x entrées pour thermocouple (type K)

  • Mesure de l’irradiance

    via BNC (Pyranomètre)

  • Batterie

    Batterie lithium-ion pour 4 heures de fonctionnement

  • Écran multi-touch

    Écran tactile multi-touch Full HD de 11 pouces

  • PC intégré

    Windows 10 IoT, 2x SSD de 256 Go, 8 Go de RAM, 2x USB, LAN, WLAN, WIFI, RS-485

  • Extensible

    Plusieurs températures, jusqu’à 20 canaux (chaînes)
