Analyseur de la qualité réseau électrique
La gamme d’analyseur de la qualité réseau électrique NEO est le résultat de plus de 20 ans d’expérience et d’un savoir-faire en matière de développement de matériel de mesure combiné à un logiciel facile à utiliser pour garantir une acquisition des données et un calcul de puissance électrique de classe A++ de la plus haute qualité , des mesures simples, une analyse simplifiée et la génération de rapport automatisée. Tout simplement l’instrument de référence sur le marché, adapté à un large éventail d’applications comme la mesure des harmoniques et supra-harmoniques. Parce que nous savons que nos clients veulent et apprécient les meilleurs instruments qui servent bien au-delà de la norme EN 50160 ou de la classe A.
Nous répondons aux exigences de mesure et d’analyse des standards suivants :
Analyse de puissance , harmoniques et flicker
IEC61000-4-30 Ed. 3 Class A / IEC61000-4-7 / IEC61000-4-15 / IEC62586-2 Ed. 2 / IEC62586-1
Réseau de distribution électrique , ferroviaire et industriel
EN50160 / EN50163 / IEC61000-2-2 / IEC61000-2-4 (Class 1; 2; 3) / IEEE519 / IEEE 1159 / IEC61000-2-12 / NRS048
Energie renouvelables et micro-grid
IEC61400-21 / IEC61400-12 / FGW-TR3 / VDE N-4105 / VDE N-4100 / VDE N-4110 / D-A-CH-CZ / BDEW / ROCOF / IEEE C37.118-2005 (PMU)
Moteurs électriques, transformateurs et équipement de conversion de puissance électrique
IEC60034 / IEC 60076-1 / IEC61000-3-2 / IEC61000-3-3 / IEC61000-3-11 / IEC61000-3-12

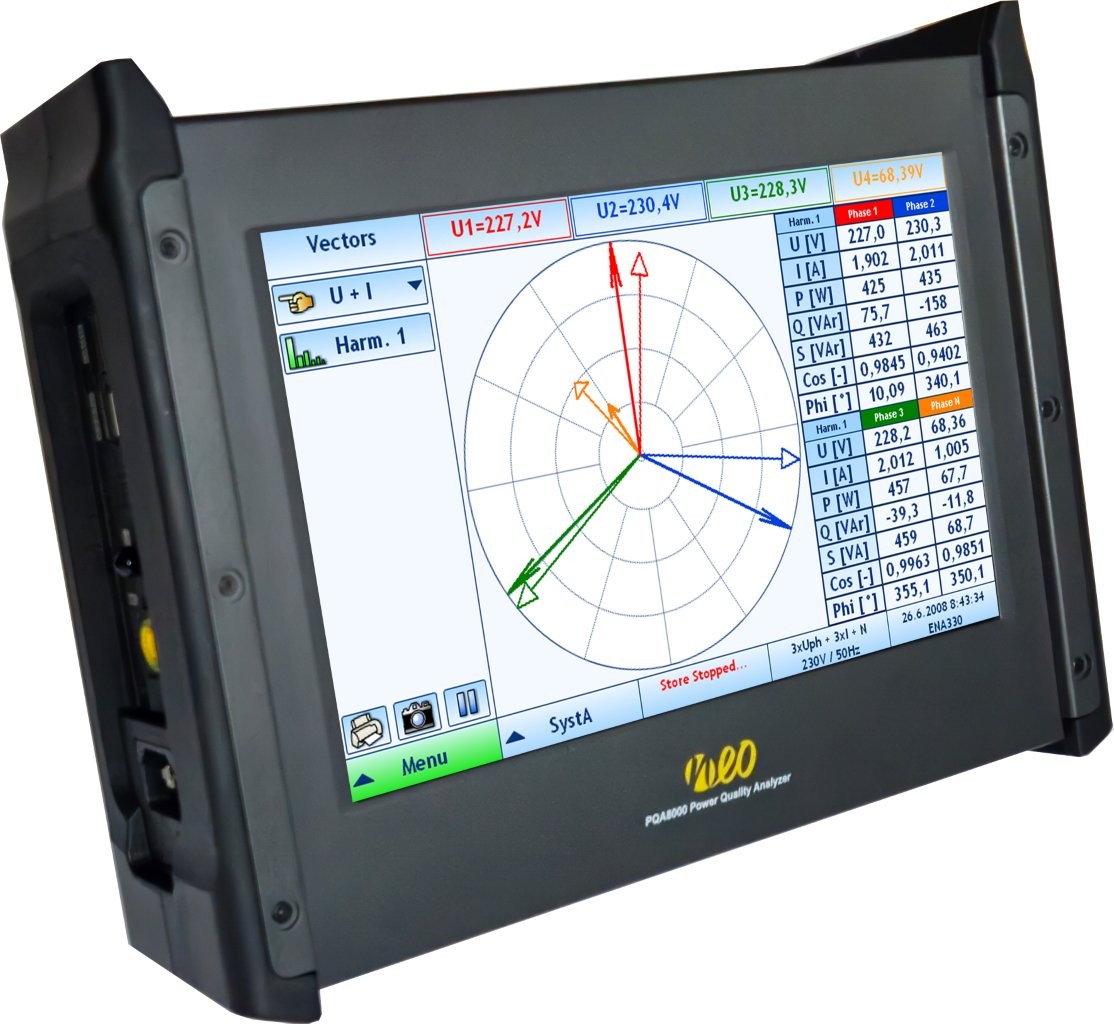

PQA 7000
4 entrées tension de +- 1600 V
5 entrées courant avec alimentation intégrée
Fréquence d’acquisition de 48 Ks\s – Résolution de 24 bits
Précision de 0,05 % – Isolation de 6000 V – CAT III 1000V – CAT IV 600V
Stockage interne des données de 32GB – Batterie interne de 80 Wh
Entrées digitales – CAN – RS485 – Synchronisation GPS
Options de pré et post déclenchement librement configurable
PQA 8000
4 entrées tension de +- 1600 V
4 à 8 entrées courant avec alimentation intégrée
Fréquence d’acquisition de 1 Ms\s – Résolution de 18 bits
Fréquence d’acquisition de 128 Ks\s – Résolution de 24 bits
Précision de 0,05 % – Isolation de 6000 V – CAT III 1000V – CAT IV 600V
Stockage interne des données de 1 TB – Batterie interne de 90 Wh
Alimentation système : 9…32 Vdc
Alimentation capteur bipolaire ± 15 V et unipolaire 9 V
Décodage bus de communication CAN – RS485 – PLC – CP
Entrées analogiques x2 ( Gamme 1,2, 5 et 10 V ) et digitales
Capteur de rayonnement solaire ( Pyranomètre )
Entrée Thermocouple type K – TEDS compatible
Modem GSM – 4G incorporé
Options de pré et post déclenchement librement configurable
La gamme NEO permet de répondre à de nombreux cas d’applications :
- Analyse de la qualité réseau
- EN50160 / IEEE519
- Mesure et analyse des harmoniques
- Mesure de Résonances
- Mesure de l’impédance réseau jusqu’à 500 Khz
- Mesure transitoires et perturbations électriques
- Enregistrement brut des signaux électriques
- Analyse fréquentielle ( FFT )
- Mesures des harmoniques, THD, TDD, Inter harmoniques
- Mesure DC des tensions et courants
- Mesure de puissance de court-circuit
- Mesure d’isolation et test de masse
- Pannes de lignes de production
- Surtensions dues aux résonances du réseau électrique
- Dysfonctionnement des appareils dû au fonctionnement de commutation et aux baisses de tension
- Dysfonctionnement des appareils dû aux Supra harmoniques
- Détection des harmoniques élevées et violation des limites dues aux points de résonance
Les analyseurs de la qualité réseau électrique PQA 7000 et 8000 sont compatibles avec une large de gamme de capteur de courant afin de répondre à vos différentes contraintes d’utilisations ( précision , facilité d’installation , mesure continue alternatif de courant …).
Bande passante élevée
Les analyseurs de qualité réseau électrique conventionnels, même s’ils sont certifiés Classe A, ne suffisent pas pour les applications de mesure modernes. Nous utilisons les meilleurs composants disponibles pour garantir la catégorie de sécurité la plus élevée ainsi que la plus grande précision. La gamme d’analyseur électrique PQA 8000 offrent une bande passante élevée jusqu’à 1 MHz afin de permettre une analyse des harmoniques jusqu’à 500 KHz.
Mesure de courant via capteur
Les capteurs de courant compatibles avec les analyseurs de la qualité réseau électrique PQA 7000 ou PQA 8000 sont les références du marché. Ces capteurs sont directement alimentées par le PQA . Chaque capteur de courant est intégré et calibré sur une plage de fréquence en compensant automatiquement les dérives en phase et en amplitude en fonction de la fréquence. Cette technique permet d’assurer une précision de mesure en haute fréquence.
En complément, les capteurs sont calibrés pour chaque plage de mesure en utilisant plusieurs points de fonctionnement. L’étalonnage couvre généralement des points allant de 1 % à 100 % de la plage de mesure nominale. Cela améliorera l’exactitude et la précision, en particulier pour des mesures de faible courant.
Mesure d’impédance réseau électrique
L’analyseur d’impédance de réseau GIA permet de mesurer l’impédance du réseau monophasé (phase à terre ou phase à phase) dans une gamme de fréquences jusqu’à 450 kHz. L’instrument est utilisé en combinaison avec un PQA8000H.
Les données analysées sont accessibles sous forme de table , spectrogramme ou instrument virtuel de type 3D. Un courant maximum d’excitation de 5 Arms peut être généré. Les fréquences nominales de fonctionnement sont de 50 Hz / 60 Hz et 16.7 Hz.
La corrélation des signaux de données émis à haute fréquence sur une ligne de transmission électrique de type PLC ( Power Line communication ) et les perturbations induites sur le réseau électrique est possible au travers de l’analyseur de réseau électrique PQA 8000.
Mesure mixte AC/DC
L’analyseur de qualité réseau PQA 8000 dispose de voie de mesure isolées permettant des mesures mixtes DC dans une gamme de 1600 V et des mesures AC de 1100 Vrms. Mesure de rendement des groupes de puissance configurés automatique.
CAT III 1000V – CAT IV 600 V des voies pour une sécurité des utilisateurs.
Isolation de 6000 V voie-voie et masse-voie.
Rapport automatisé
L’instrument peut générer automatiquement des rapports et de la documentation professionnelle. L’utilisateur peut créer des rapports comprenant toutes les informations pertinentes (localisation, commentaires, logo de l’entreprise, etc.) directement sur site ou lors du post-traitement.
Différents instruments virtuels de visualisation et d’analyse des données sont disponibles lors de la création des rapports : Spectrogramme ,Tableaux ,Oscilloscope ,FFT , Graphique temporel…
Les rapports PDF enregistrés sur l’instrument sont toujours disponibles et peuvent être partagés directement par e-mail.
Un rapport conforme à la norme EN 50160 est éditable automatiquement.
Les données peuvent être exportées au format CSV, XLS, PDF, Comtrade et PQDiff.
La gamme PQA utilise Microsoft Windows© comme système d’exploitation. Des programmes tels que Microsoft Excel, Word, LabVIEW ou Matlab peuvent être ajoutés ainsi que des services de messagerie électronique.
Pour obtenir plus d’information sur la mesure des harmoniques et supra-harmoniques, veuillez télécharger notre livre blanc ci-dessous:
Pour obtenir plus d’information sur l’analyse du rendement et la mesure de puissance électrique des bornes de recharge pour véhicule électrique :
