Modules XR – Extensions de voies basse vitesse
Extensions de voies basse vitesse durcies pour température, tension et courant, jusqu'à 200 S/s par voie en CAN (10 S/s en RS-485)
Les modules XR de DEWETRON sont des extensions de voies basse vitesse conçues pour ajouter des mesures de température, tension ou courant à un système DEWETRON, y compris dans les environnements les plus difficiles. La gamme comprend le XR-RTD8 (8 voies RTD isolées), le XR-TH8-S (8 voies thermocouple isolées avec compensation de soudure froide par voie), le XR-LA8 (8 voies courant isolées) et le XR-V8 (8 voies tension isolées). Chaque module intègre son propre convertisseur A/N 20 bits par voie et communique via une interface RS-485 ou CAN 2.0B programmable, avec un échantillonnage allant jusqu'à 200 S/s par voie en CAN (10 S/s en RS-485). Entièrement isolés et conçus pour fonctionner de -40 à +85 °C, les modules XR peuvent être chaînés en série pour multiplier les voies ou combiner plusieurs types d'entrée sur un même système.
Fonctionnalités clés
Quatre modules, chacun dédié à un type de mesure
XR-RTD8 (RTD), XR-TH8-S (thermocouple), XR-LA8 (courant) et XR-V8 (tension) : 8 voies isolées par module, chacune avec son propre convertisseur A/N 20 bits.
Échantillonnage jusqu'à 200 S/s par voie
Jusqu'à 200 S/s par voie via l'interface CAN 2.0B (10 S/s via RS-485), pour une acquisition précise de signaux lents même en environnement difficile.
Isolation galvanique complète
Isolation voie à voie et voie à bus/alimentation/châssis : 350 VDC pour XR-RTD8, XR-LA8 et XR-V8, 1500 VAC pour XR-TH8-S.
Interface RS-485 ou CAN 2.0B programmable
Vitesse de communication configurable (2400 à 115 200 bps en RS-485, 50 kBd à 1 Mbd en CAN) ; les modules se chaînent en série pour étendre le nombre de voies ou mélanger les types d'entrée.
Conception durcie
Plage de température de fonctionnement de -40 à +85 °C ; XR-RTD8 et XR-V8 avec indice de protection IP68 (immersion 3 m).
Vue d'ensemble de la gamme XR

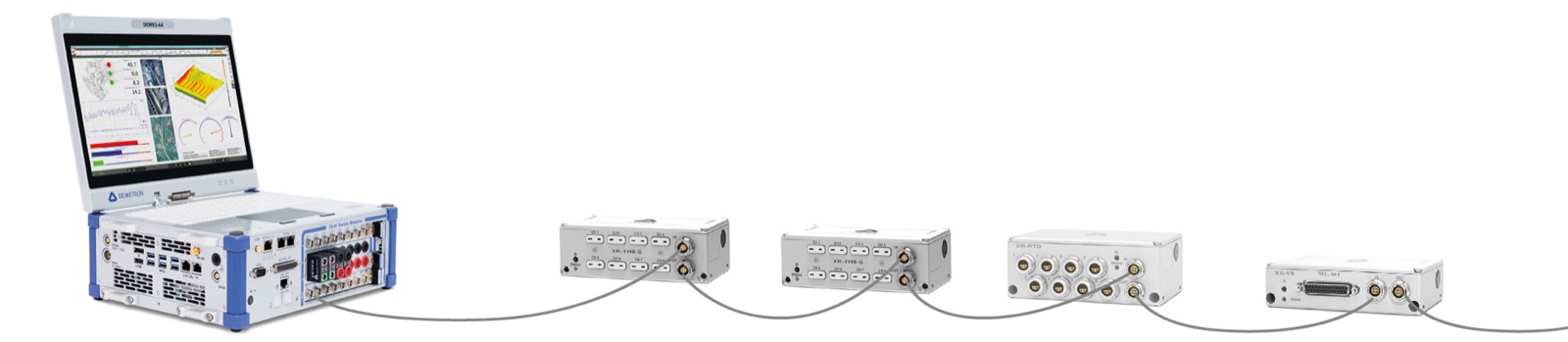

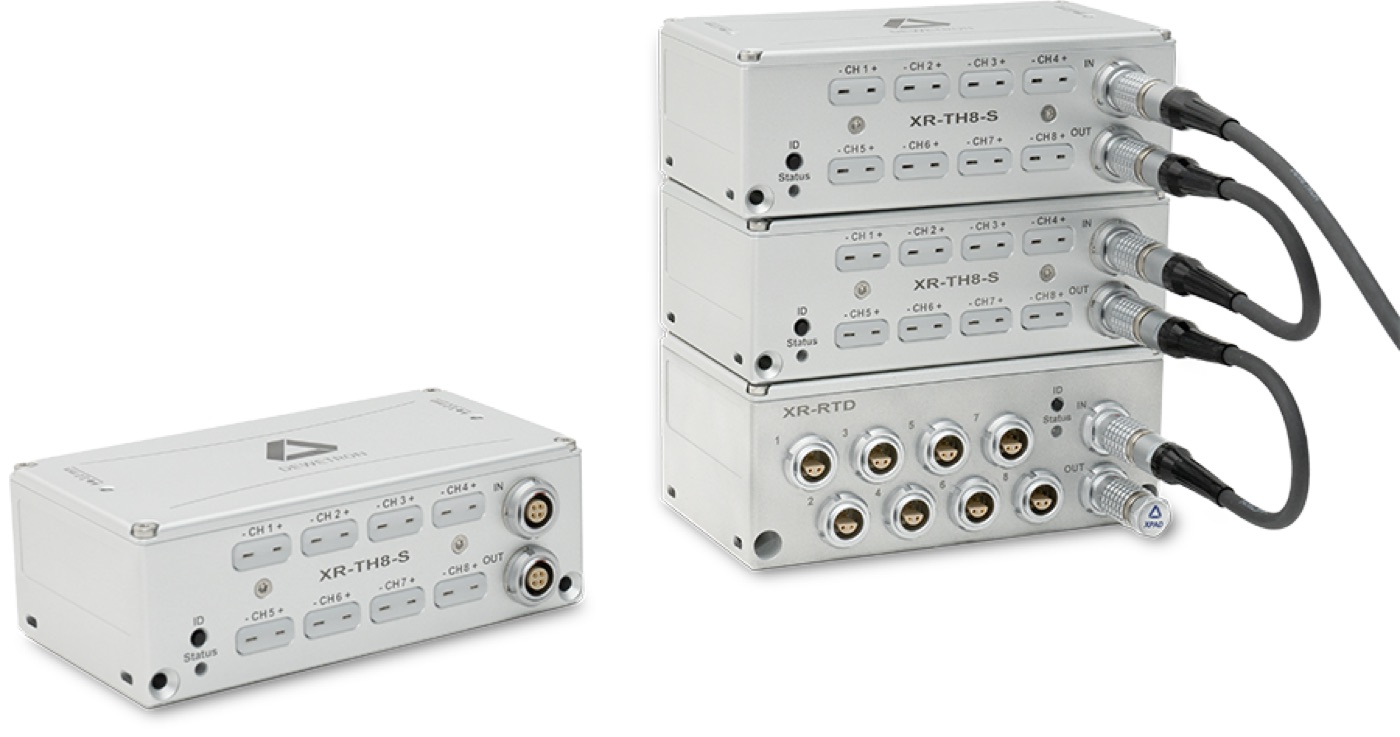

Les modules XR étendent un système de mesure DEWETRON avec des voies basse vitesse pour la température, la tension ou le courant, en combinant conditionnement de signal analogique et conversion A/N dans un boîtier extrêmement robuste. Ils permettent une acquisition précise de signaux lents en environnement difficile — par exemple dans le compartiment moteur d'un véhicule —, l'enregistrement de conditions environnementales, ou l'extension d'un instrument DEWETRON dynamique avec un échantillonnage jusqu'à 200 Hz par voie. Plusieurs modules XR peuvent être chaînés (daisy chain) dès qu'il faut plus de 8 voies ou différents types d'entrée.
Quatre modules, une fonction dédiée chacun

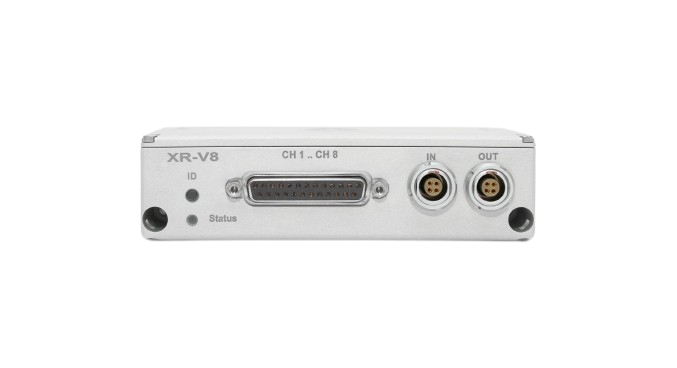

XR-RTD8 : 8 voies isolées pour sondes à résistance (RTD), plage de résistance 0 à 5000 Ω, compatible Pt100 à Pt2000 ; module IP68 (immersion 3 m), idéal pour les mesures de température de haute précision. XR-TH8-S : 8 voies isolées pour thermocouples (types K, J, T, R, S, N, E, L, C, U, B), avec compensation de soudure froide intégrée sur chaque voie ; idéal pour les mesures de température rapides. XR-LA8 : 8 voies isolées pour mesures de courant (0 à 20 mA, ±20 mA, ±30 mA), compatible capteurs alimentés en boucle 4-20 mA ; idéal pour les mesures de courant en faible intensité. XR-V8 : 8 voies isolées pour mesures de tension (plage physique ±50 V, plages logicielles de ±100 mV à ±10 V) ; module IP68 (immersion 3 m), idéal pour l'extension de voies de tension.
Robustesse et isolation
Tous les modules XR fonctionnent de -40 à +85 °C et sont entièrement isolés : voie à voie, et voie au bus, à l'alimentation et au châssis (350 VDC pour XR-RTD8, XR-LA8 et XR-V8 ; 1500 VAC pour XR-TH8-S). La tension d'entrée maximale admissible à la terre est de 70 VDC (46,7 Vpeak), avec une protection contre les surtensions de 15 VDC pour XR-RTD8 et XR-TH8-S (350 VDC pour XR-V8 ; non spécifiée pour XR-LA8). Le XR-RTD8 et le XR-V8 ont un indice de protection IP68 (immersion 3 m) ; le XR-TH8-S ne dispose d'aucun indice de protection IP et l'indice IP du XR-LA8 reste à déterminer (tbd.) selon la documentation constructeur.
Interface et intégration système

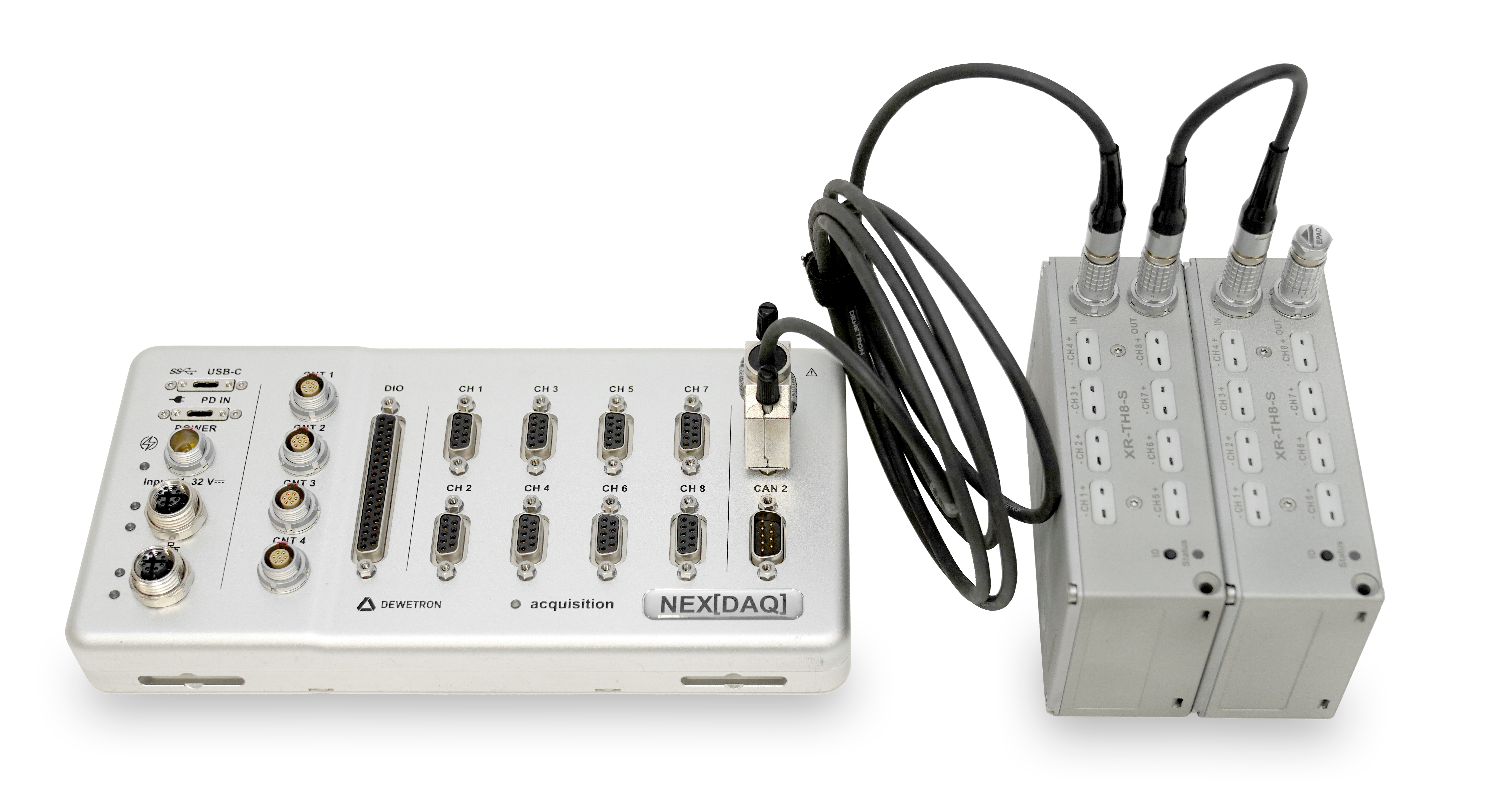

Chaque module XR communique via une interface RS-485 (2400 à 115 200 bps, programmable) ou CAN 2.0B (50 kBd à 1 Mbd), avec une vitesse d'échantillonnage programmable jusqu'à 200 S/s par voie en CAN (10 S/s en RS-485). L'alimentation s'effectue en 7 à 40 VDC, pour une consommation de 0,7 W à ≤10 S/s jusqu'à 1,1 W à 200 S/s. Le raccordement bus/alimentation utilise un connecteur LEMO HEG.1B.304.CLNP (XR-RTD8, XR-TH8-S, XR-V8) ou LEMO EGG.1B.304 (XR-LA8).
