Modules TRION / TRION3 – Numériques, Timing & Bus

Modules numériques, compteurs, synchronisation temporelle (GNSS, IRIG, PTP) et interfaces bus (CAN FD, ARINC 429, MIL-STD-1553) pour compléter votre système DEWE3.

Au-delà des voies analogiques, la série TRION / TRION3 complète le châssis DEWE3 avec des modules numériques (entrées, compteurs), de synchronisation temporelle (GNSS, IRIG, PTP/IEEE 1588) et d'interface bus (CAN FD, ARINC 429, MIL-STD-1553), ainsi qu'une sortie EtherCAT. Ces modules s'installent dans le même châssis DEWE3 que les voies analogiques.

48 entrées numériques (TRION-DI-48)
8 Mbit/s CAN FD (TRION3-CAN-FD)
PTP · GNSS · IRIG synchronisation temporelle
Voir les spécifications

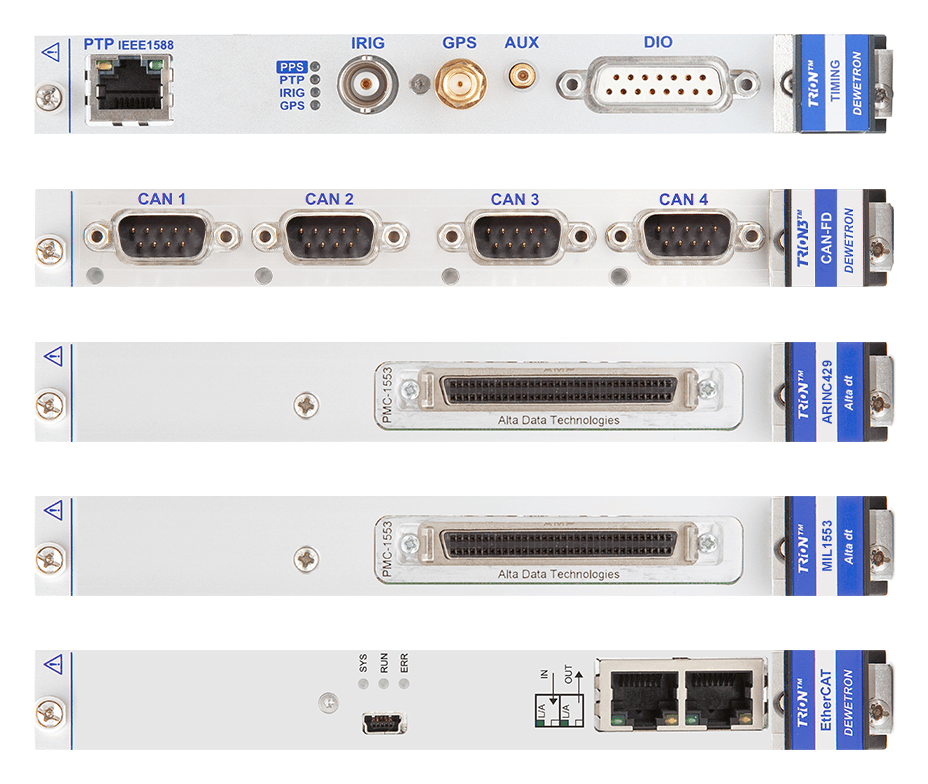

Image produit

Fonctionnalités clés

Numérique & comptage

TRION-DI-48 : 48 entrées numériques isolées (jusqu'à 2 MS/s). TRION-CNT : 6 compteurs avancés 32 bits (fréquence, largeur d'impulsion, encodeur).

Synchronisation temporelle

TRION-TIMING-V3 : PTP/IEEE 1588, GPS/GLONASS, IRIG et PPS (précision PPS GPS 100 ns). TRION-VGPS-20/100-V3 : position et vitesse par récepteur GNSS 20 ou 100 Hz.

Interfaces bus de terrain

TRION3-CAN-FD pour l'acquisition CAN FD (jusqu'à 8 Mbit/s) ; TRION-ARINC429 et TRION-MIL1553 avec décodage et export des signaux décodés dans OXYGEN.

Sortie EtherCAT & multifonctions

TRION-EtherCAT-1-SLAVE : diffuse jusqu'à 100 voies de mesure vers un maître EtherCAT. TRION3-1802/1600-dLV : modules multifonctions tension + numérique + compteur (bus CAN sur variante « -CAN »).

Compléter votre système DEWE3 au-delà de l'analogique

La série TRION / TRION3 ajoute au châssis DEWE3 des voies numériques, des compteurs, la synchronisation temporelle et les interfaces bus. Entrées numériques, comptage, temps absolu (GNSS, IRIG, PTP/IEEE 1588) et bus de terrain (CAN FD, ARINC 429, MIL-STD-1553) s'ajoutent aux voies analogiques dans le même châssis DEWE3.

Timing, GNSS et interfaces bus

Pour les essais synchronisés ou embarqués, TRION-TIMING-V3 applique un temps absolu (PTP/IEEE 1588, IRIG, GPS, PPS ; précision PPS GPS 100 ns) et TRION-VGPS-20/100-V3 fournit position et vitesse (récepteur GNSS 20 ou 100 Hz, précision vitesse < 0,03 m/s RMS). Les modules ARINC 429 et MIL-STD-1553 sont décodés dans OXYGEN, TRION3-CAN-FD acquiert le bus CAN FD, et TRION-EtherCAT-1-SLAVE diffuse les données de mesure vers un maître EtherCAT.

Spécifications techniques

TRION-DI-48
48 entrées numériques isolées — 2 MS/s (jusqu'à 3 MS/s selon le datasheet) — isolation 100 Vpeak canal-à-canal (250 Vpeak entrée-châssis) — 2 connecteurs mini-Centronics 50 broches
TRION-CNT
6 compteurs avancés — 2 MS/s/voie — compteur 32 bits, base de temps 80 MHz (tick 12,5 ns) — fréquence 0,3 Hz à 4 MHz, encodeur X1/X2/X4 — isolation 500 VDC
TRION-BASE
Carte I/O de base : 8 DIO + 8 DI, 2 compteurs avancés (32 bits, 80 MHz, 10 MHz max) — synchronisation IRIG code B (DC) — non isolée
TRION-TIMING-V3
Synchronisation temporelle : PTP/IEEE 1588, GPS/GLONASS, IRIG A/B, PPS — précision PPS GPS 100 ns — 8 DIO + 1 compteur (base 80 MHz) + 1 sortie fréquence programmable
TRION-VGPS-20/100-V3
Position, vitesse & déplacement — récepteur GNSS 20 Hz ou 100 Hz — précision vitesse < 0,03 m/s RMS, position 1,5 m (SBAS 0,6 m) — 8 DIO + 1 compteur
TRION3-CAN-FD
Bus CAN — 4 voies (D-SUB-9) — CAN 2.0B, CAN FD & CAN SIC — jusqu'à 8 Mbit/s (CAN FD) — isolation 500 VDC — horodatage 0,1 µs (remplace TRION-CAN)
TRION-ARINC429
Bus ARINC 429 — 4 ou 16 voies — débits 12,5 / 50 / 100 kbit/s — connecteur SCSI-3 (flying leads) — non isolé — décodage et export des signaux décodés dans OXYGEN
TRION-MIL1553
Bus MIL-STD-1553 A/B — 1 ou 4 voies — connecteur SCSI-3 (câbles stub) — non isolé — décodage et export des signaux décodés dans OXYGEN
TRION-EtherCAT-1-SLAVE
Esclave EtherCAT de sortie — diffuse jusqu'à 100 voies de mesure vers un maître EtherCAT — 500 S/s (typ.) — isolation 1000 VDC — RJ45 IN/OUT
TRION3-1802-dLV
Module multifonctions (tension + DIO + compteur) — 32 voies asymétriques / 16 différentielles — 18 bits de >50 à 200 kS/s ou 24 bits de 100 S/s à 20 kS/s — ±5/±10 V — D-SUB-25 + D-SUB-37 — CAN en variante « -CAN » (remplace TRION-1802-dLV)
TRION3-1600-dLV
Module multifonctions (tension + DIO + compteur) — 32 voies asymétriques / 16 différentielles — 16 bits de 100 S/s à 20 kS/s — ±5/±10 V — D-SUB-25 + D-SUB-37 — CAN en variante « -CAN » (remplace TRION-1600-dLV)
