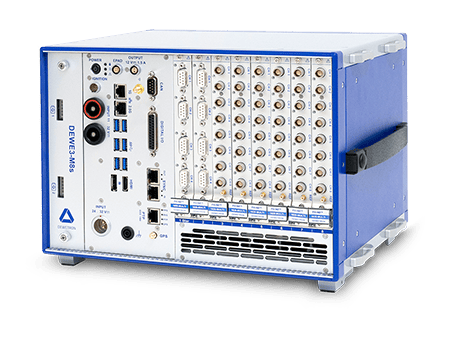

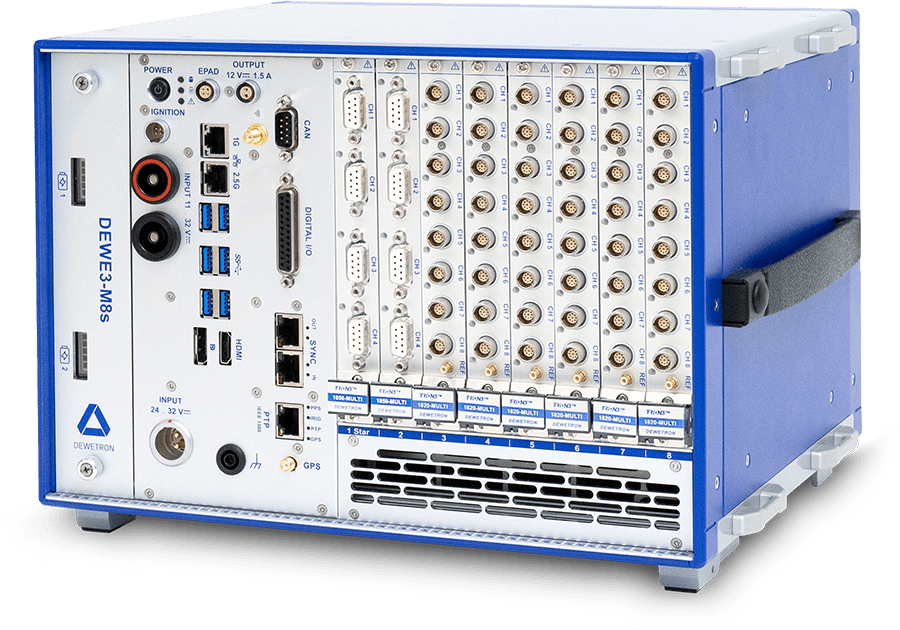

DEWE3-M8s
Système d’acquisition de données mobile alimenté en DC et sur batteries hot-swap : 8 slots TRION(3) et jusqu’à 64 voies haute vitesse pour les essais véhicule.
Le DEWE3-M8s est le mainframe mobile de la gamme DEWE3 : alimenté par une entrée DC isolée large plage et par des batteries échangeables à chaud, il est taillé pour les applications automobiles — mesures de puissance et de rendement en roulage, essais d’endurance, dynamique véhicule, cycles WLTP ou mesures sur bornes de recharge. Ses 8 slots TRION(3) acceptent jusqu’à 64 voies haute vitesse, enregistrées sans perte jusqu’à 800 Mo/s par le PC Intel Core i7 intégré sous OXYGEN.
Fonctionnalités clés
Pensé pour l’essai embarqué automobile
Mesures de puissance et de rendement en véhicule, essais d’endurance, dynamique véhicule, cycles WLTP, mesures sur chargeurs électriques : le DEWE3-M8s est conçu pour les campagnes d’essais sur le terrain.
Alimentation DC isolée large plage
Entrée isolée de 11 à 32 V DC (max. 10–36 V DC), deux entrées d’alimentation séparées utilisables en secours mutuel et alimentation AC externe incluse, avec fonction UPS et chargeur de batteries intégrés au châssis.
Batteries hot-swap pour l’endurance
Deux baies batterie intégrées (batteries Li-ion 28,8 V / 81 Wh en option) : les batteries s’échangent en cours de mesure, pour une acquisition continue sans source d’énergie externe. Un plugin OXYGEN dédié surveille leur état pendant la campagne.
8 slots TRION(3) universels
Tension, courant, puissance, vibration (IEPE), ponts de jauges, potentiomètres, RTD, thermocouples, CAN, compteurs… jusqu’à 64 voies haute vitesse, avec modules échangeables par l’utilisateur.
PC Intel Core i7 intégré et logiciel OXYGEN
Ordinateur Intel Core i7 avec 16 Go de RAM sous Windows 10 (Linux en option), enregistrement sans perte jusqu’à 800 Mo/s, avec 3 baies SSD amovibles, visualisation intuitive avec OXYGEN.
Connectique complète
HDMI, DisplayPort, Ethernet 1 Gbit + 2,5 Gbit, 6× USB 3.2, Wi-Fi, EPAD, TRION-SYNC et E/S numériques : de quoi intégrer le système dans tous les environnements d’essai.

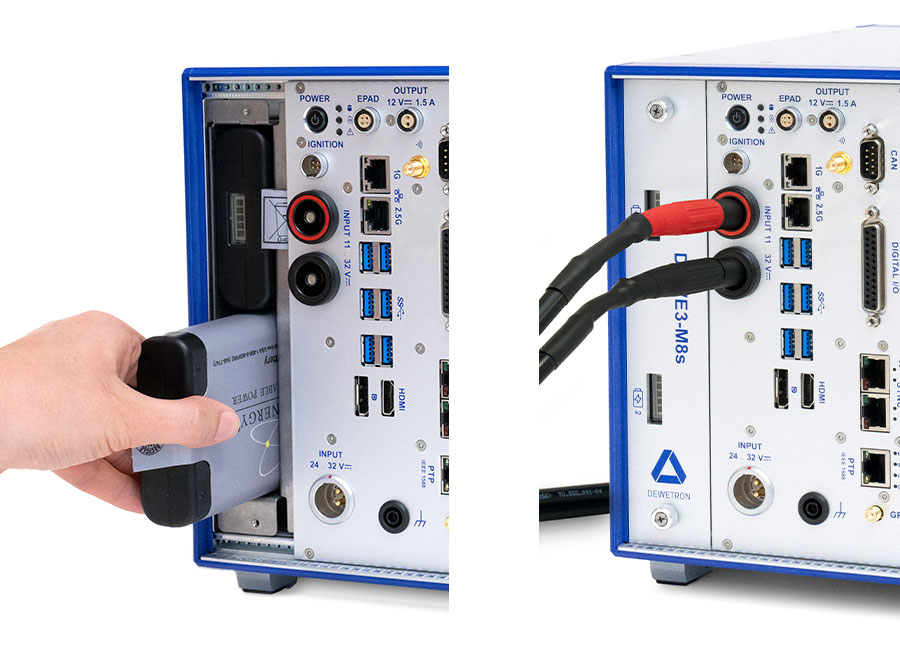

Alimentation et batteries : conçu pour durer sur le terrain
Le DEWE3-M8s offre plusieurs options d’alimentation pour répondre à tous les besoins des ingénieurs d’essai : alimentation isolée large plage de 11 à 32 V DC (10–36 V DC max.), alimentation AC externe avec fonction UPS et chargeur de batteries, deux baies intégrées pour batteries échangeables à chaud et deux entrées d’alimentation séparées utilisables en secours mutuel. Grâce à la technologie hot-swap, les batteries se remplacent pendant la mesure : l’acquisition continue sans source externe. Un plugin OXYGEN dédié permet de surveiller l’état des batteries tout au long de la campagne de mesure.

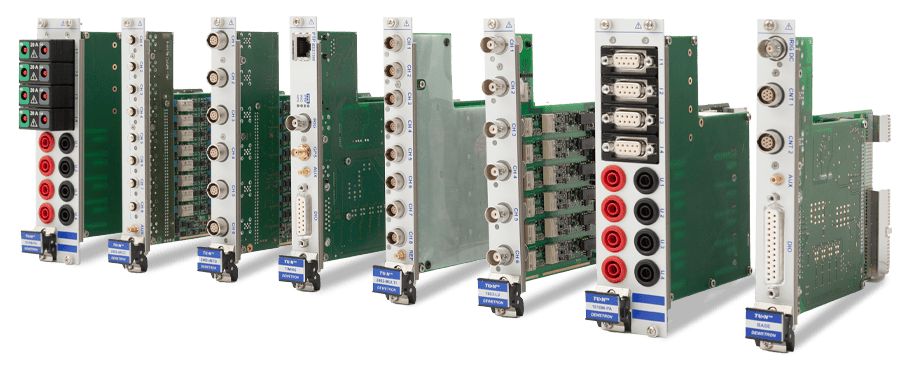

Des modules TRION(3) interchangeables par l’utilisateur
Le DEWE3-M8s prend en charge tous les modules haute vitesse TRION(3) pour pratiquement chaque capteur et signal : tension, courant, puissance, vibration (IEPE), ponts de jauges, potentiomètres, RTD, thermocouples, entrées compteurs, CAN et bien plus. Les 8 modules se remplacent facilement par l’utilisateur. Pour la synchronisation, le système exploite des sources de temps externes comme le GPS, le PTP (IEEE 1588) ou l’IRIG (options dédiées).
OXYGEN, le logiciel de mesure au cœur du système
Le logiciel de mesure OXYGEN, simple à prendre en main, est le cœur de chaque DEWE3-M8s : outils de visualisation soignés pour une exploitation intuitive, relecture DejaView pendant l’enregistrement, découpage automatique des fichiers, fréquence d’échantillonnage réglable voie par voie et options de stockage spécifiques par voie. Chaque nouvelle version apporte de nouvelles fonctions.
Analyseur de puissance mobile et mode front-end
Équipé de modules de puissance TRION(3), le DEWE3-M8s devient un analyseur de puissance mobile de haute précision, avec une erreur de base de seulement 0,03 %. Et si vous préférez un système sans Windows ni logiciel local, un firmware Linux dédié le convertit en front-end piloté depuis un PC hôte via LAN (1 Gbit en standard). Pour monter en voies, combinez plusieurs systèmes avec l’option OXYGEN-NET ou ajoutez des front-ends TRIONet3 jusqu’à 100 m de distance.
