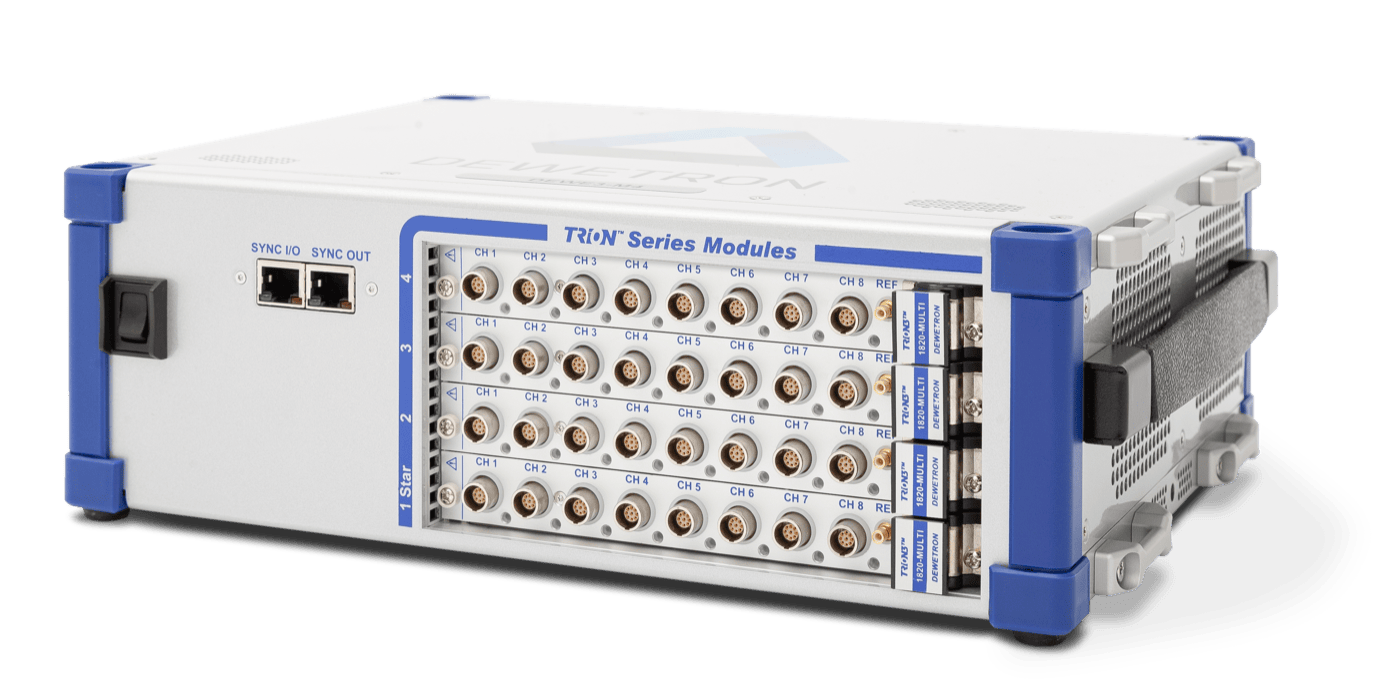

DEWE3-M4
Mainframe d’acquisition de données haute vitesse, compact et robuste : 4 slots TRION(3), jusqu’à 32 voies analogiques et batterie tampon optionnelle pour l’essai embarqué.
Le DEWE3-M4 est le mainframe compact et robuste de la gamme DEWE3 de DEWETRON. Ses 4 slots acceptent tous les modules d’acquisition haute vitesse TRION(3) — tension, courant, puissance, vibration (IEPE), jauges de contrainte, thermocouples, CAN, compteurs — pour jusqu’à 32 entrées analogiques. PC intégré, enregistrement continu jusqu'à 400 Mo/s et batterie tampon interne en option (jusqu’à 5 minutes) en font un système tout indiqué pour l’essai embarqué en véhicule comme pour le laboratoire.
Fonctionnalités clés
4 slots TRION(3) universels
Un même châssis accepte tous les modules haute vitesse TRION(3) : tension, courant, puissance, vibration (IEPE), ponts de jauges, potentiomètres, RTD, thermocouples, CAN, compteurs… Les modules s’échangent par l’utilisateur en quelques instants.
Jusqu’à 32 voies analogiques haute vitesse
Jusqu’à 32 entrées analogiques haute vitesse échantillonnées jusqu’à 5 Méch/s en simultané (10 Méch/s avec le module TRION3-1810M-POWER), complétées par des entrées compteurs, des E/S numériques et le bus CAN.
PC intégré et logiciel OXYGEN
Le PC embarqué exécute le logiciel de mesure OXYGEN : enregistrement d’un simple appui, relecture DejaView pendant la mesure, fréquence d’échantillonnage et options de stockage réglables voie par voie.
Batterie tampon interne en option
L’option batterie tampon interne maintient le système alimenté jusqu’à 5 minutes en cas de coupure — un atout décisif pour l’essai embarqué en véhicule.
Robuste et transportable
Environ 6 kg sans modules, conception industrielle validée en chocs (30 g, EN 60068-2-27) et vibrations (EN 60068-2-6), fonctionnement de 0 à +50 °C (jusqu’à −20 °C avec unité préchauffée).
Analyseur de puissance sur demande
Équipé de modules de puissance TRION(3), le DEWE3-M4 devient un analyseur de puissance mobile de haute précision, avec une erreur de mesure de seulement 0,03 %.

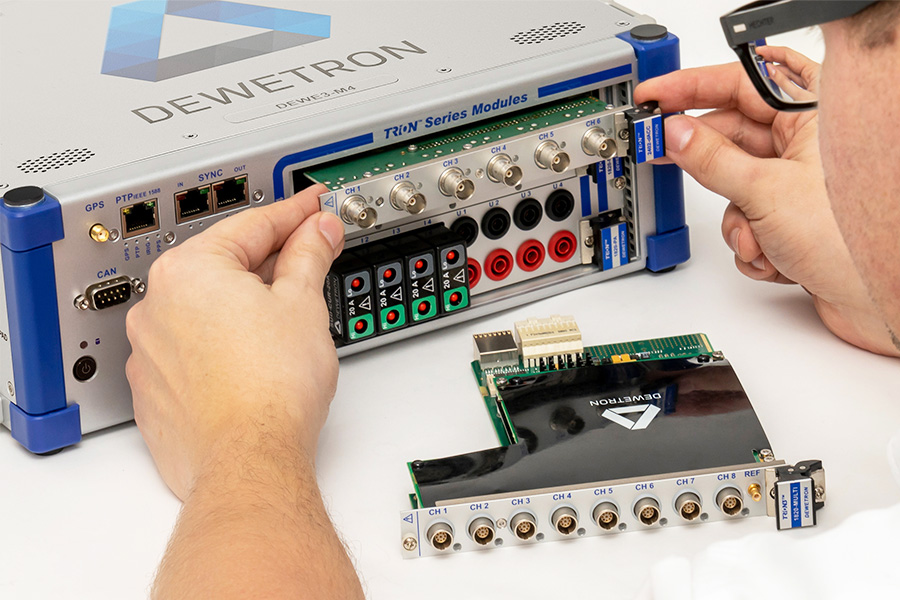

Des modules TRION(3) interchangeables par l’utilisateur
Le DEWE3-M4 prend en charge tous les modules haute vitesse TRION(3) pour pratiquement chaque capteur et signal : tension, courant, puissance, vibration (IEPE), ponts de jauges, potentiomètres, RTD, thermocouples, entrées compteurs, CAN et bien plus. Les 4 modules se remplacent facilement, facilement, par l'utilisateur, sans retour usine. Pour la synchronisation, le système exploite des sources de temps externes comme le GPS, le PTP (IEEE 1588) ou l’IRIG.
Le logiciel de mesure OXYGEN au cœur du système
Le logiciel OXYGEN exploite tout le potentiel du DEWE3-M4 : toutes les données acquises s’enregistrent dans un seul fichier d’un simple appui sur le bouton d’enregistrement, avec un débit continu jusqu’à 400 Mo/s. Relisez vos données pendant l’enregistrement avec DejaView, utilisez le découpage automatique de fichiers, choisissez la fréquence d’échantillonnage voie par voie et définissez des options de stockage spécifiques par voie. Chaque nouvelle version apporte de nouvelles fonctions.
Transformez votre DEWE3-M4 en analyseur de puissance
Comme presque tous les systèmes DAQ DEWETRON, le DEWE3-M4 se transforme en analyseur de puissance par simple changement de modules : équipez le châssis de modules de puissance TRION(3) et obtenez un analyseur de puissance mobile de haute précision, avec une erreur de mesure de seulement 0,03 %.
Mode front-end et extension de voies
Besoin d’un système de mesure sans Windows ni logiciel local ? Le DEWE3-M4 peut être converti en front-end grâce à un firmware dédié : il se pilote alors depuis un PC hôte via l’interface LAN (1 Gbit en standard), où OXYGEN récupère, traite et stocke les données. Pour monter en nombre de voies, combinez plusieurs systèmes DEWETRON en un seul instrument virtuel avec l’option logicielle OXYGEN-NET, ajoutez des front-ends TRIONet3 jusqu’à 100 m de distance, ou des modules XR robustes 8 voies pour les signaux lents. Une interface LAN 2,5 Gbit/s ou 10 Gbit/s est disponible en option, tout comme un pack batterie empilable.
