TRIONet3
L'acquisition haute vitesse synchrone, même à distance : deux modules TRION(3) dans un front-end de 1,9 kg (hors modules), cascadable jusqu'à 100 m entre nœuds.
Le TRIONet3 est un système d'acquisition de données compact et haute vitesse, pensé pour les mesures distribuées comme locales. Relié en USB 3.0 ou Gigabit Ethernet à n'importe quel PC, il embarque 2 modules TRION(3) interchangeables (jusqu'à 16 voies analogiques ; jusqu'à 10 MS/s selon module) et se synchronise avec d'autres TRIONet3 distants de 100 m via le TRION-SYNC-BUS. Piloté par le logiciel OXYGEN, il sert aussi bien de nœud de mesure déporté que d'extension de voies pour un système DEWE3 — ou même de mini analyseur de puissance.
Fonctionnalités clés
Compact et léger
320 × 205 × 55 mm pour 1,9 kg sans modules : le TRIONet3 se glisse au plus près des points de mesure, sur le terrain comme au laboratoire, avec un afficheur d'état tactile en façade.
2 modules TRION(3) au choix
Jusqu'à 16 voies analogiques selon modules (échantillonnage jusqu'à 10 MS/s selon module et configuration) : tension, courant, puissance, vibration (IEPE), ponts de jauges, RTD, thermocouples, CAN, compteurs… Les modules s'échangent facilement par l'utilisateur.
USB 3.0 ou Gigabit Ethernet
Double port 10/100/1000BASE-TX (DHCP ou IP statique) et USB 3.0 : connectez le TRIONet3 à n'importe quel PC ou portable, sous Windows ou Linux, sans configuration préalable.
Mesure distribuée synchrone
La synchronisation intégrée TRION-SYNC-BUS relie plusieurs TRIONet3 en cascade avec jusqu'à 100 m entre les nœuds : les voies restent parfaitement synchrones même sur des sites de mesure étendus.
Extension de voies pour DEWE3
Connecté en USB 3 ou LAN à un système de la série DEWE3, le TRIONet3 devient une extension de voies haute vitesse, synchronisée par le bus TRION intégré.
Autonome sur batterie (option)
Le pack batterie externe à 3 emplacements hot-swap alimente le TRIONet3 sans interruption, les batteries s'échangeant en pleine mesure. Un kit rack 19″ (2U) loge jusqu'à 4 TRIONet3.
La mesure distribuée synchrone, sans compromis
De nombreuses applications industrielles exigent des systèmes de mesure déportés, fiables et précis, au plus proche des points de mesure. C’est exactement le rôle du TRIONet3 : chaque front-end numérise les signaux au plus près des capteurs, et le TRION-SYNC-BUS intégré relie plusieurs TRIONet3 en cascade — jusqu’à 100 m entre les nœuds — vers le PC de mesure qui exécute OXYGEN. Les données de tous les nœuds arrivent parfaitement synchrones, et des sources de temps externes (GPS, IRIG, PTP) peuvent servir de référence absolue. Résultat : moins de câblage capteur, des chaînes de mesure raccourcies et un système distribué aux voies rigoureusement synchrones.

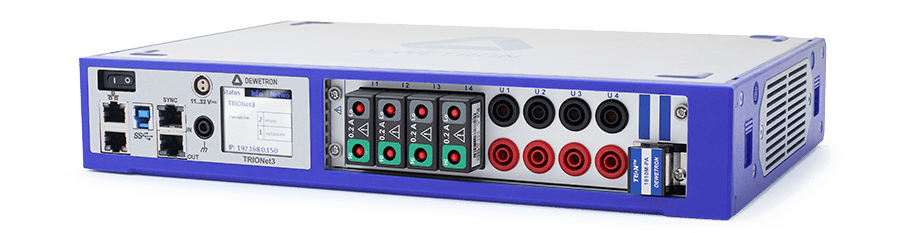

Un analyseur de puissance qui tient dans un sac
Équipé de modules de puissance TRION(3), le TRIONet3 devient un analyseur de puissance haute précision à signaux mixtes, échantillonnant jusqu'à 10 MS/s. Un seul appareil suffit pour combiner l'analyse de puissance avec des entrées haute tension isolées, des mesures de courant, une interface CAN, des compteurs ou l'intégration au banc d'essai. Pour le raccordement des pinces de courant, le boîtier CLAMP-DC-POWER-8 alimente jusqu'à 8 pinces (±15 V / +9 V) et fournit l'alimentation de l'instrument (11 à 32 VCC).
Nœud autonome ou extension d'un DEWE3
Le TRIONet3 travaille aussi bien seul, relié à un simple portable, qu'en complément d'un châssis DEWE3 dont il augmente le nombre de voies haute vitesse via USB 3 ou LAN, la synchronisation étant assurée par le bus TRION intégré. En version rackée, un kit 19″ de 2U (3,5 pouces de hauteur) accueille jusqu'à quatre TRIONet3 dans une baie standard — idéal pour les salles de banc d'essai. Et pour les campagnes mobiles, le pack batterie externe à 3 batteries hot-swap alimente la mesure en continu, sans interruption au changement de batterie.
OXYGEN : le logiciel de mesure DEWETRON
Le TRIONet3 se pilote avec OXYGEN, le logiciel de mesure DEWETRON : branchez, et l'enregistrement continu (gapless) démarre. Acquisition continue et synchrone de sources multiples (analogique, numérique, compteurs, encodeurs, CAN, Ethernet, vidéo, GPS…), écrans de mesure personnalisables, relecture des données pendant l'enregistrement avec DejaView, fonctions mathématiques, FFT et analyse de puissance. Avec l’extension OXYGEN-NET, le même environnement fédère plusieurs systèmes de mesure en réseau.
