PA-TRIONet3
Le plus petit analyseur de puissance DEWETRON : 4 phases, ±0,04 % de précision, piloté depuis votre PC en USB 3.0 ou Ethernet, dans un boîtier de 1,9 kg.

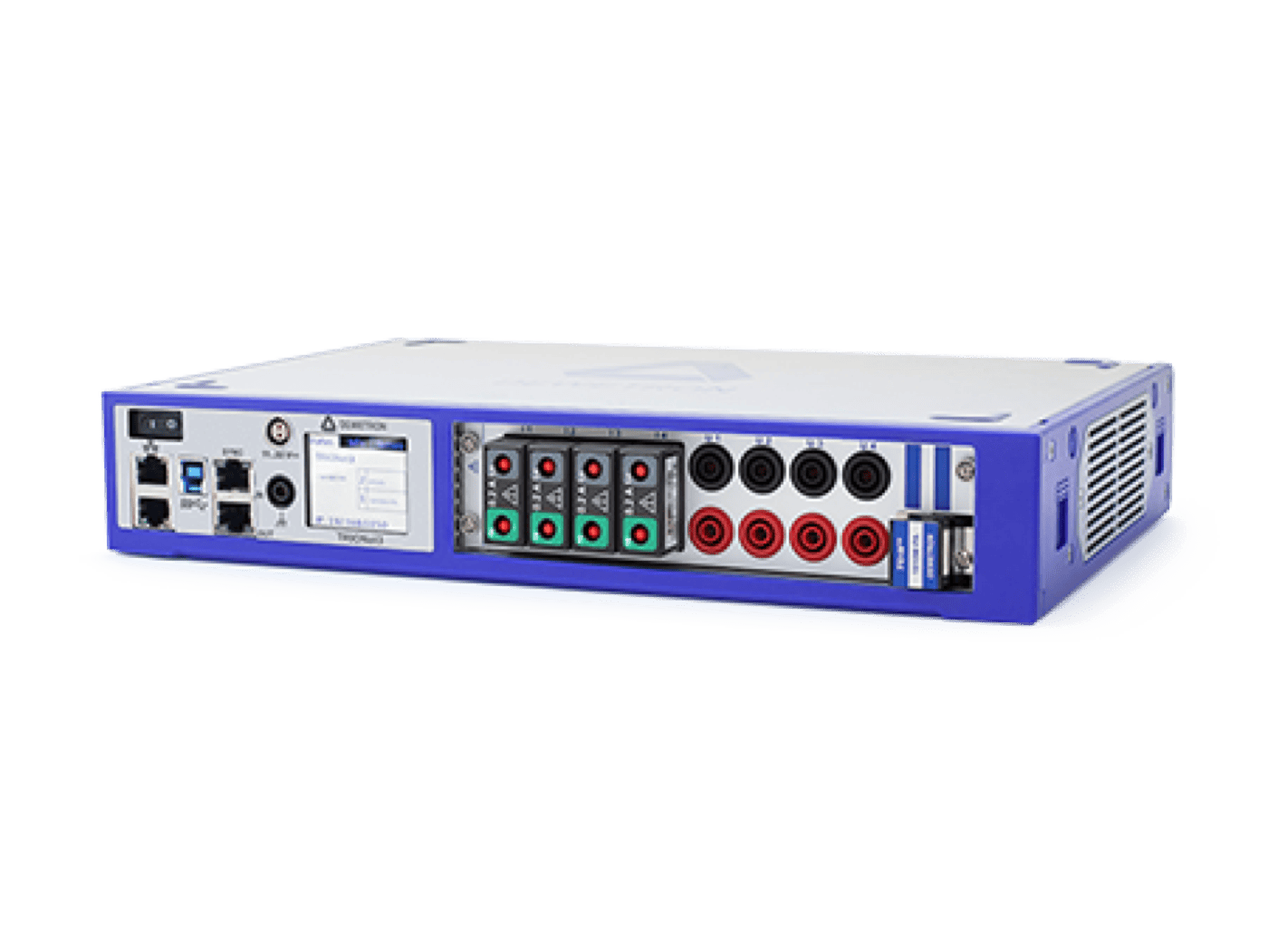

Le PA-TRIONet3 est le plus petit analyseur de puissance de la gamme DEWETRON : un système front-end de 1,9 kg (hors modules) qui se connecte à un PC compatible (Windows ou Linux) en USB 3.0 ou Ethernet. Équipé de 2 emplacements pour modules TRION(3) interchangeables, il offre jusqu'à 4 phases de puissance, un échantillonnage jusqu'à 1 MS/s et une précision de ±0,04 % sur la bande 0,5–1000 Hz. Piloté par le logiciel OXYGEN, il se destine aux mesures de puissance mobiles ou distribuées : test d'alimentation ferroviaire, inspection de sous-stations, monitoring de métro ou test d'onduleurs PV. Des couches optionnelles permettent un fonctionnement autonome sur batterie et l'alimentation de transducteurs de courant externes.
Fonctionnalités clés
Le plus petit analyseur de puissance DEWETRON
Système front-end connecté à un PC en USB 3.0 ou Ethernet, à installer au plus près du point de mesure, sans écran de mesure intégré : toute la visualisation se fait sur le PC connecté.
4 phases de puissance sur 2 emplacements
2 emplacements pour modules TRION(3) interchangeables par l'utilisateur (plug & play), pour un total de 4 phases de puissance.
Échantillonnage jusqu'à 1 MS/s
Numérisation jusqu'à 1 MS/s par voie avec convertisseur A/N dédié sur chaque entrée, pour restituer fidèlement la dynamique des signaux de puissance.
Précision ±0,04 %
Précision de puissance large bande de ±0,04 % (0,5–1000 Hz), valable de 1 % à 100 % du calibre, avec certificat d'étalonnage usine et calibration accréditée ISO 17025 sur demande.
Logiciel OXYGEN sans licence
Piloté par le logiciel de mesure OXYGEN de DEWETRON, installable sans licence sur un nombre illimité de PC d'analyse.
Options batterie et alimentation de transducteurs
Couches optionnelles pour un fonctionnement autonome sur batterie hors réseau et pour l'alimentation de transducteurs de courant externes (ex. boîtier DW2-CLAMP-DC-POWER-8).
Le plus compact des analyseurs de puissance DEWETRON
Le PA-TRIONet3 est le système d'analyse de puissance le plus compact de DEWETRON : un front-end qui se connecte à n'importe quel PC en USB 3.0 ou Ethernet, sans écran de mesure intégré. Avec ses 2 emplacements pour modules TRION(3) interchangeables, il offre jusqu'à 4 phases de puissance et un échantillonnage jusqu'à 1 MS/s. Sa petite taille et sa connexion Ethernet en font un outil adapté aux mesures mobiles comme aux mesures distribuées : test d'alimentation ferroviaire (railcar), inspection de sous-station de réseau, monitoring et dépannage de métro, ou test d'onduleurs PV.
Une précision de mesure de puissance élevée
Le PA-TRIONet3 offre une précision de puissance large bande de ±0,04 %, constante de 0,5 à 1000 Hz de fréquence fondamentale, valable de 1 % à 100 % du calibre : pas besoin de se soucier du niveau des signaux d'entrée. L'appareil est livré avec un certificat d'étalonnage usine, et une calibration accréditée selon ISO 17025 est disponible sur demande. Le logiciel d'analyse et de reporting OXYGEN est utilisable sans licence sur un nombre illimité de PC.
Options : batterie externe et alimentation de transducteurs de courant
Pour les mesures hors réseau, le PA-TRIONet3 accepte une couche optionnelle de fonctionnement sur batterie. Pour le raccordement de pinces de courant, le boîtier externe DW2-CLAMP-DC-POWER-8 alimente jusqu'à huit pinces de courant (±15 V / +9 V) et fournit également l'alimentation de l'instrument (11 à 32 VCC). Un sous-module en option permet aussi la mesure directe de courant continu jusqu'à 20 ARMS (±40 A crête).
OXYGEN : le logiciel de mesure et d'analyse de puissance
Le PA-TRIONet3 est piloté par OXYGEN, le logiciel de mesure DEWETRON commun à tous les analyseurs de puissance de la gamme. Écrans de mesure librement configurables (valeurs de puissance U, I, P, S, facteur de puissance…, vector scope 3 phases, harmoniques et interharmoniques, forme d'onde brute), générateur de rapport intégré et export vers les formats courants (XLS, CSV, MATLAB…), boîte à outils mathématique en ligne et hors ligne. Le logiciel d'analyse et de reporting est utilisable sans licence sur un nombre illimité de PC.
