LITE[PA]
L'analyseur de puissance haute précision le plus simple à intégrer

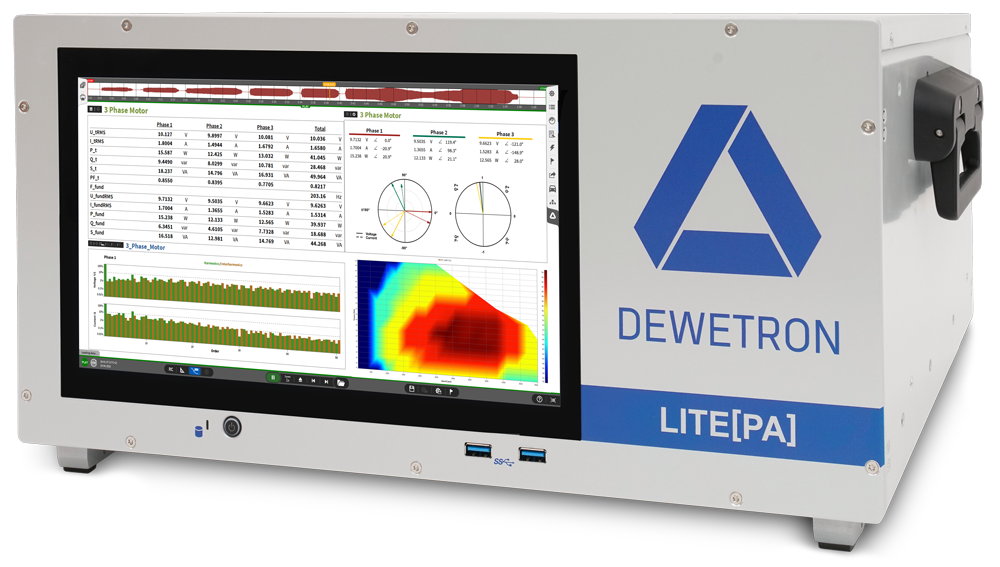

Le LITE[PA] est l'analyseur de puissance clé en main de DEWETRON, disponible en 4 ou 8 phases. Ses entrées haute tension ±2000 V PEAK et ses sous-modules de courant sélectionnables le rendent compatible avec les capteurs de courant usuels, tandis que les entrées vitesse et couple en standard en font l'outil idéal pour le test de moteurs électriques. Livré avec le logiciel OXYGEN, il s'intègre sans effort aux bancs d'essai via CAN ou Ethernet (SCPI, XCP, UDP).
Fonctionnalités clés
4 ou 8 phases de puissance
Analysez des systèmes polyphasés complets — moteurs électriques, onduleurs, chaînes de traction — avec un seul instrument tout-en-un clé en main, montable en rack 19".
Précision de puissance de 0,04 %
Précision constante de 0,5 Hz à 1000 Hz de fréquence fondamentale, valable 1 an. Certificat d'étalonnage usine fourni ; étalonnage accrédité traçable ISO 17025 sur demande.
Entrées haute tension ±2000 V PEAK
4 ou 8 entrées fixes 1000 V RMS avec bande passante de 5 MHz, échantillonnage 10 MS/s et classe de sécurité CAT IV 600 V / CAT III 1000 V.
Compatible avec tous les capteurs de courant
Sous-modules sélectionnables de 0,1 A RMS à 20 A RMS et 8 alimentations intégrées pour transducteurs de courant : zero-flux, pinces ampèremétriques ou mesure directe.
Vitesse et couple en standard
Entrées vitesse, couple et fréquence intégrées pour le test de moteurs électriques : puissance mécanique, rendement et cartographie d'efficacité calculés en direct.
Logiciel OXYGEN inclus
Configuration de mesure prête en une minute, écran multi-touch 11,6" Full HD, maths avancées (formules, FFT, filtres, statistiques) et licences VIEW gratuites illimitées pour l'analyse hors ligne.
Entrées haute tension et courant pour tous les capteurs
Le LITE[PA] dispose de 4 ou 8 entrées haute tension fixes de 1000 V RMS (±2000 V PEAK) avec une bande passante de 5 MHz et une classe de sécurité CAT IV 600 V / CAT III 1000 V. Côté courant, 4 ou 8 sous-modules sélectionnables couvrent de 0,1 A RMS à 20 A RMS et acceptent tous les transducteurs zero-flux, pinces ampèremétriques et shunts usuels. Les 8 alimentations intégrées pour transducteurs de courant (±15 V ou +9 V) alimentent directement vos capteurs : aucun boîtier d'alimentation externe n'est nécessaire.
Intégration directe au banc d'essai
Le LITE[PA] est conçu pour s'intégrer facilement dans une grande variété de systèmes hôtes. Outre le bus CAN, les données de mesure sont transmises via Ethernet avec les protocoles SCPI, XCP ou UDP. Le contrôle à distance s'effectue généralement en SCPI : une bibliothèque de commandes complète permet de charger des configurations prédéfinies, de modifier les réglages de déclenchement et de piloter l'instrument depuis le contrôle-commande du banc. L'appareil convient aussi bien à l'utilisation directe en laboratoire, grâce à son interface très intuitive, qu'aux applications télécommandées de banc d'essai ou de fin de ligne de production.
Logiciel OXYGEN : opérationnel en une minute
Le LITE[PA] est livré avec le logiciel de mesure OXYGEN de DEWETRON. En une minute, la configuration de base est prête — par exemple un système 6 phases avec transformateurs de courant de 1000 A — et tous les paramètres de puissance typiques sont affichés et enregistrés. Composez vos propres vues par glisser-déposer sur l'écran multi-touch 11,6" Full HD, ajoutez à tout moment du traitement en ligne (mathématiques, statistiques, filtrage) et affichez la cartographie d'efficacité d'une chaîne de traction directement pendant la mesure. Pour l'analyse hors ligne et le reporting, OXYGEN s'installe sans licence sur un nombre illimité de PC d'analyse.
Haute précision large bande et étalonnage sans immobilisation
Comparé aux autres analyseurs de puissance du marché, le LITE[PA] offre une précision de puissance constante de 0,04 % de 0,5 Hz à 1000 Hz de fréquence fondamentale — une exigence centrale des applications sur banc d'essai. Il est livré avec un certificat d'étalonnage usine ; un étalonnage accrédité, traçable selon l'ISO 17025, est réalisable sur demande. Les valeurs de correction étant stockées dans les modules d'entrée, il suffit d'envoyer les modules — et non le système complet — en étalonnage : des modules de rechange se branchent pour couvrir la période d'étalonnage et limiter l'immobilisation.
