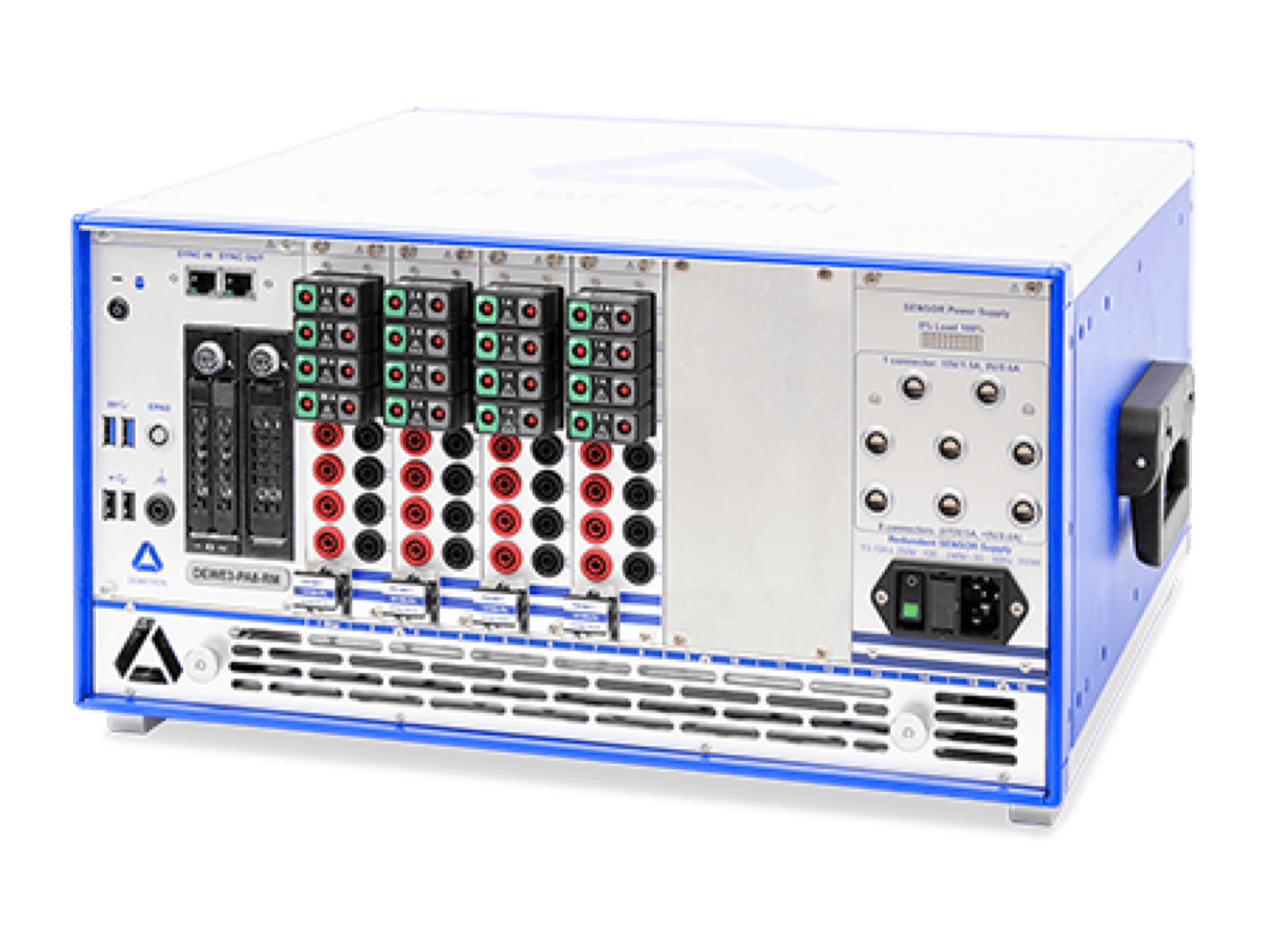

DEWE3-PA8-RM
Jusqu'à 16 phases de puissance à ±0,04 % de précision, dans un châssis rack 19″ pour vos bancs d'essai stationnaires.
Le DEWE3-PA8-RM est l'analyseur de puissance avancé DEWETRON conçu pour le montage en baie 19″ : 8 emplacements TRION(3) interchangeables par l'utilisateur permettent d'analyser jusqu'à 16 phases de puissance, avec une précision de base de ±0,04 % (0,5 à 1000 Hz) et un échantillonnage jusqu'à 10 MS/s par voie. Piloté via des moniteurs externes et doté d'une alimentation intégrée et redondante pour transducteurs de courant, il s'adresse aux applications stationnaires exigeantes : générateur éolien, stockage d'énergie et test d'onduleur, monitoring de centrale électrique, test de composants tels que les chargeurs embarqués.
Fonctionnalités clés
8 emplacements TRION(3), jusqu'à 16 phases de puissance
Jusqu'à 4 modules de puissance TRION(3) interchangeables par l'utilisateur (chacun occupe 2 emplacements et couvre 4 phases), pour un maximum de 16 phases de puissance ; échantillonnage jusqu'à 10 MS/s par voie selon le module.
Modules de puissance interchangeables, plug & play
Modules de la série TRION(3) pour l'analyse de puissance 4 phases, plage de mesure ±2 kV PEAK en résolution 24 bits sans erreur de gamme, haute classe de sécurité. Sous-modules de courant direct ou de tension interchangeables à tout moment, détectés automatiquement, données de calibration stockées dans le sous-module.
Précision de mesure ±0,04 %
Précision puissance large bande de ±0,04 % de 0,5 à 1000 Hz, valable de 1 % à 100 % du calibre. Certificat d'étalonnage usine fourni ; étalonnage accrédité ISO 17025 disponible sur demande.
Conçu pour le montage en baie 19″
Kit de montage 19″ pour une installation en quelques minutes, cartouche de ventilateurs en façade pour un refroidissement silencieux et une maintenance facile. Pilotage via des interfaces pour moniteurs externes (pas d'écran intégré).
Alimentation intégrée et redondante pour transducteurs de courant
Jusqu'à 8 transducteurs de courant alimentés directement (±15 V ou +9 V), compatibles avec les capteurs exigeants comme les transducteurs à flux nul. Deux alimentations intégrées, avec possibilité de brancher une seconde source (ex. onduleur) pour garantir l'alimentation des capteurs même en cas de défaillance secteur.
Analyseur de puissance à signaux mixtes
Un seul système pour toutes les entrées : complétez avec des modules TRION(3) supplémentaires pour d'autres signaux (données mécaniques, ECU, vidéo, son...) avec une synchronisation à 100 %. Interface EtherCAT disponible en ajoutant le module TRION-ETHERCAT-1-SLAVE.

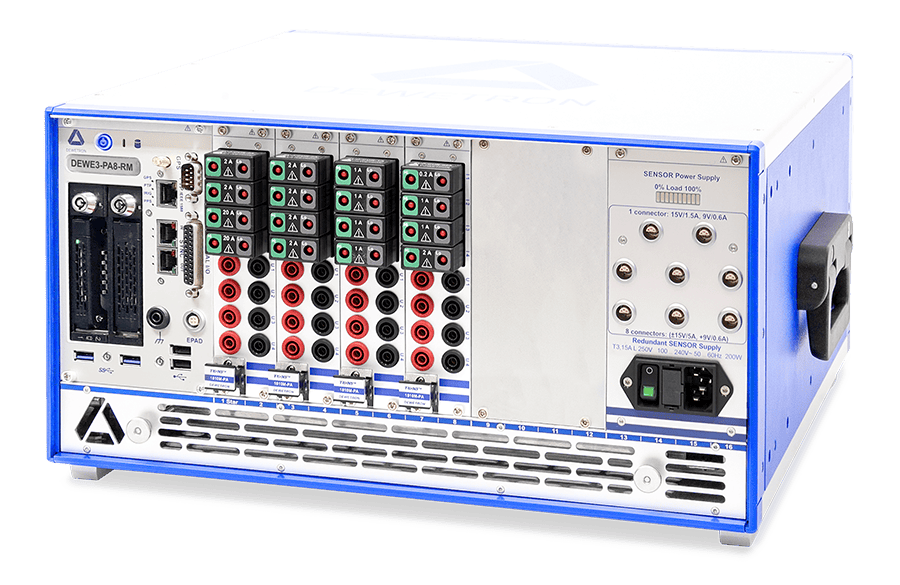

L'analyseur de puissance haut de gamme pour la baie 19″
Le DEWE3-PA8-RM est l'analyseur de puissance avancé DEWETRON conçu spécifiquement pour un usage en armoire/baie 19″. Il offre 8 emplacements TRION(3) pour jusqu'à 16 phases de puissance, avec des taux d'acquisition rapides jusqu'à 10 MS/s et une précision élevée. Le logiciel de mesure OXYGEN le rend universel et flexible d'utilisation.
Modules de puissance interchangeables, plug & play
Profitez d'une flexibilité maximale avec les modules de puissance interchangeables par l'utilisateur : choisissez les modules adaptés, insérez-les dans le DEWE3-PA8-RM, mettez sous tension et démarrez la mesure. Sélectionnez parmi différents modules de la série TRION(3) pour l'analyse de puissance 4 phases et un échantillonnage jusqu'à 10 MS/s. Tous offrent une classe de sécurité élevée et une large plage de mesure de ±2 kV PEAK avec une résolution 24 bits, sans erreur de gamme.
Configurations d'entrée individuelles
Une modularité unique : 4 emplacements sur chaque module de puissance, ou jusqu'à 8 emplacements sur le TRION3-1810-SUB-8, peuvent être équipés de sous-modules différents. Choisissez entre modules de mesure de courant direct ou modules de tension pour connecter presque tout type de transducteur de courant ou de tension. Les sous-modules sont interchangeables par l'utilisateur à tout moment et détectés automatiquement ; les données de calibration sont stockées directement dans le sous-module.
OXYGEN : analyse de puissance haut de gamme
Le logiciel de mesure OXYGEN intègre les données de plusieurs signaux totalement synchronisés dans les calculs d'analyse de puissance : analyse des systèmes de puissance 1 à 9 phases (1P2W, 2V2A, 3P3W, 3P4W, 2×3P3W...), regroupement logique de plusieurs systèmes de puissance, calculs cycle par cycle sans interruption, post-traitement hors ligne des données enregistrées, et détection de la fréquence fondamentale avec compensation du délai pour une précision et une fiabilité maximales.
