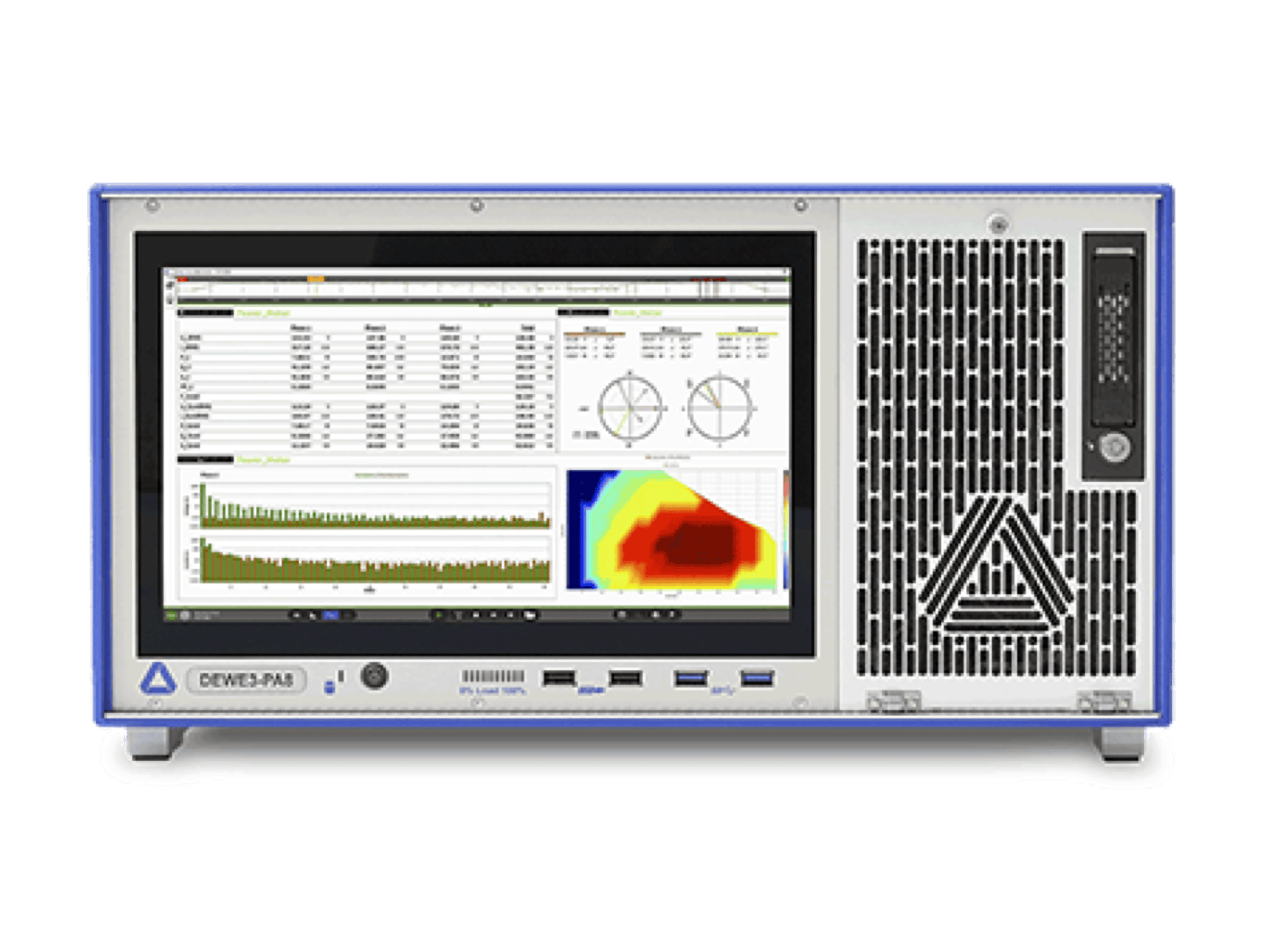

DEWE3-PA8
Jusqu'à 16 phases de puissance, 8 emplacements TRION(3) et un écran multi-touch 11,6″ intégré, dans un châssis stationnaire rack-mountable 19″
Le DEWE3-PA8 de DEWETRON est un analyseur de puissance avancé tout-en-un, stationnaire, conçu pour les bancs d'essai et laboratoires exigeants. Avec ses 8 emplacements TRION(3) offrant jusqu'à 16 phases de puissance, son écran multi-touch Full HD 11,6″ intégré et son alimentation capteur intégrée pour transducteurs de courant, il couvre l'analyse électrique et mécanique dans un seul système rack-mountable 19″. Le logiciel de mesure OXYGEN pilote l'ensemble avec une précision de ±0,04 % de 0,5 Hz à 1000 Hz.
Fonctionnalités clés
8 emplacements TRION(3), jusqu'à 16 phases de puissance
Modules interchangeables par l'utilisateur, dont le TRION3-1810M-POWER-4 pour l'analyse de puissance 4 phases, avec échantillonnage jusqu'à 10 MS/s par voie.
Écran multi-touch Full HD 11,6″ intégré
Pilotage intuitif du logiciel OXYGEN par gestes multi-touch directement sur l'instrument, sans écran externe nécessaire.
Alimentation intégrée pour transducteurs de courant
Alimentation redondante intégrée (±15 V / +9 V) pour 8 transducteurs de courant, sans boîtier d'alimentation externe supplémentaire.
Précision ±0,04 % de 0,5 Hz à 1000 Hz
Erreur de mesure constante de 0,5 Hz à 1000 Hz, spécification valable de 1 % à 100 % du calibre de mesure, certificat d'étalonnage usine fourni.
Rack-mountable 19″
Kit de montage en rack disponible en option pour une intégration directe en armoire de banc d'essai.
EtherCAT en option et enregistrement de données brutes jusqu'à 1 Go/s
Connexion CAN, Ethernet (SCPI, XCP, UDP) ; module EtherCAT en option pour l'intégration en banc d'essai automatisé. Enregistrement continu sans perte jusqu'à 1 Go/s.

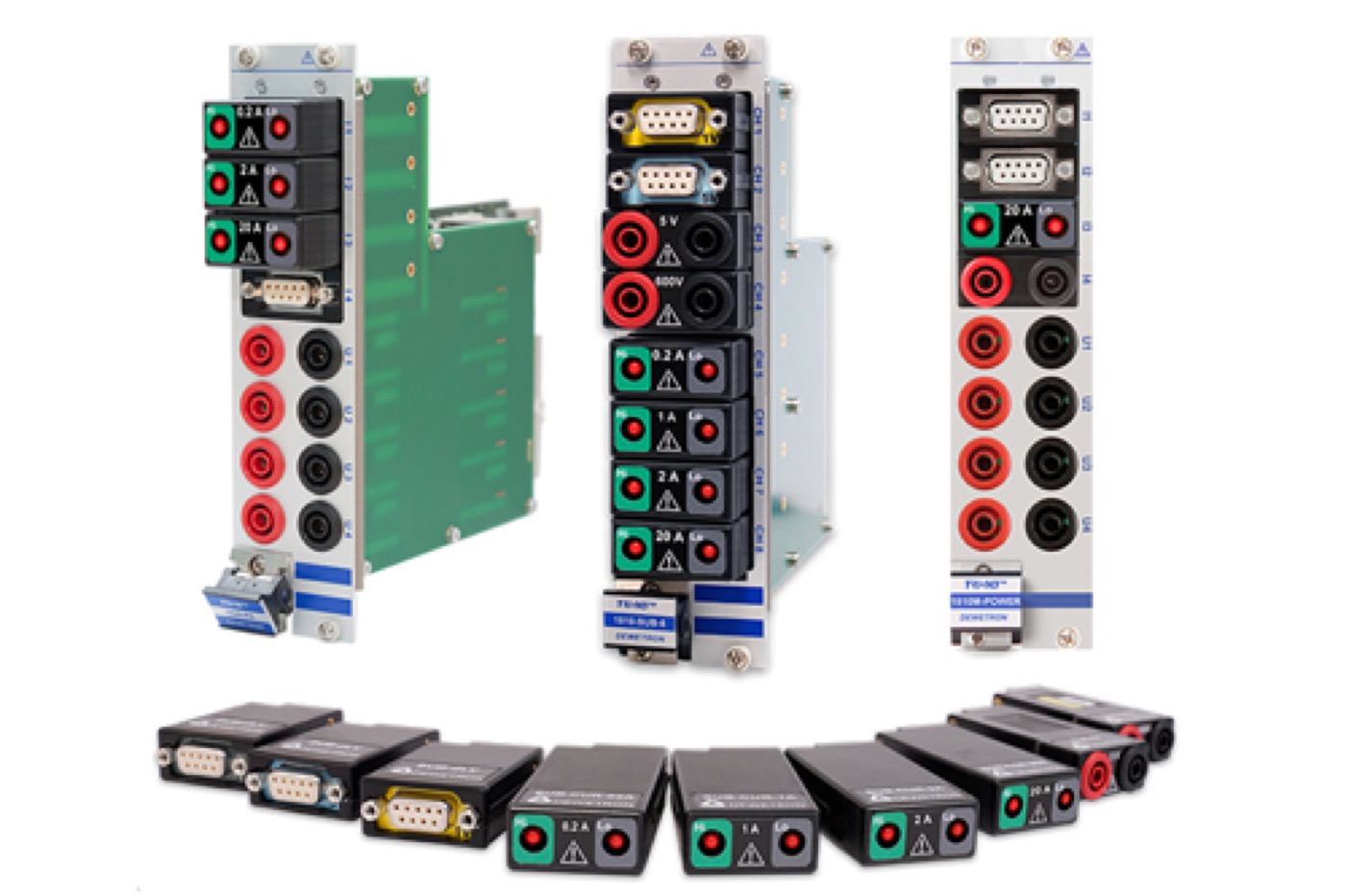

Des modules TRION(3) dédiés à l'analyse de puissance
Le DEWE3-PA8 exploite le module TRION3-1810M-POWER-4, conçu pour la mesure flexible de courant, tension ou puissance avec des calibres allant jusqu'à 1000 VRMS / 20 ARMS. Chaque module couvre 4 phases de puissance (4 tensions / 4 courants) et échantillonne jusqu'à 10 MS/s par voie, avec une résolution 24 bits jusqu'à 2 MS/s (18 bits au-delà) et une plage de mesure de ±2 kV PEAK sans erreur de calibre. Les sous-modules d'entrée courant (direct, pince ou configuration mixte) sont interchangeables par l'utilisateur, et les données d'étalonnage sont stockées directement dans le sous-module.
Analyse de puissance avancée avec OXYGEN
Le logiciel de mesure OXYGEN analyse les systèmes de puissance de 1 à 9 phases (1P2W, 2V2A, 3P3W, 3P4W, 2×3P3W...) et permet de regrouper plusieurs systèmes de puissance en groupes logiques. Les calculs cycle par cycle sans interruption éliminent les angles morts, et l'enregistrement systématique des données brutes permet un post-traitement hors ligne à tout moment. La détection de la fréquence fondamentale avec compensation de délai garantit précision et fiabilité.

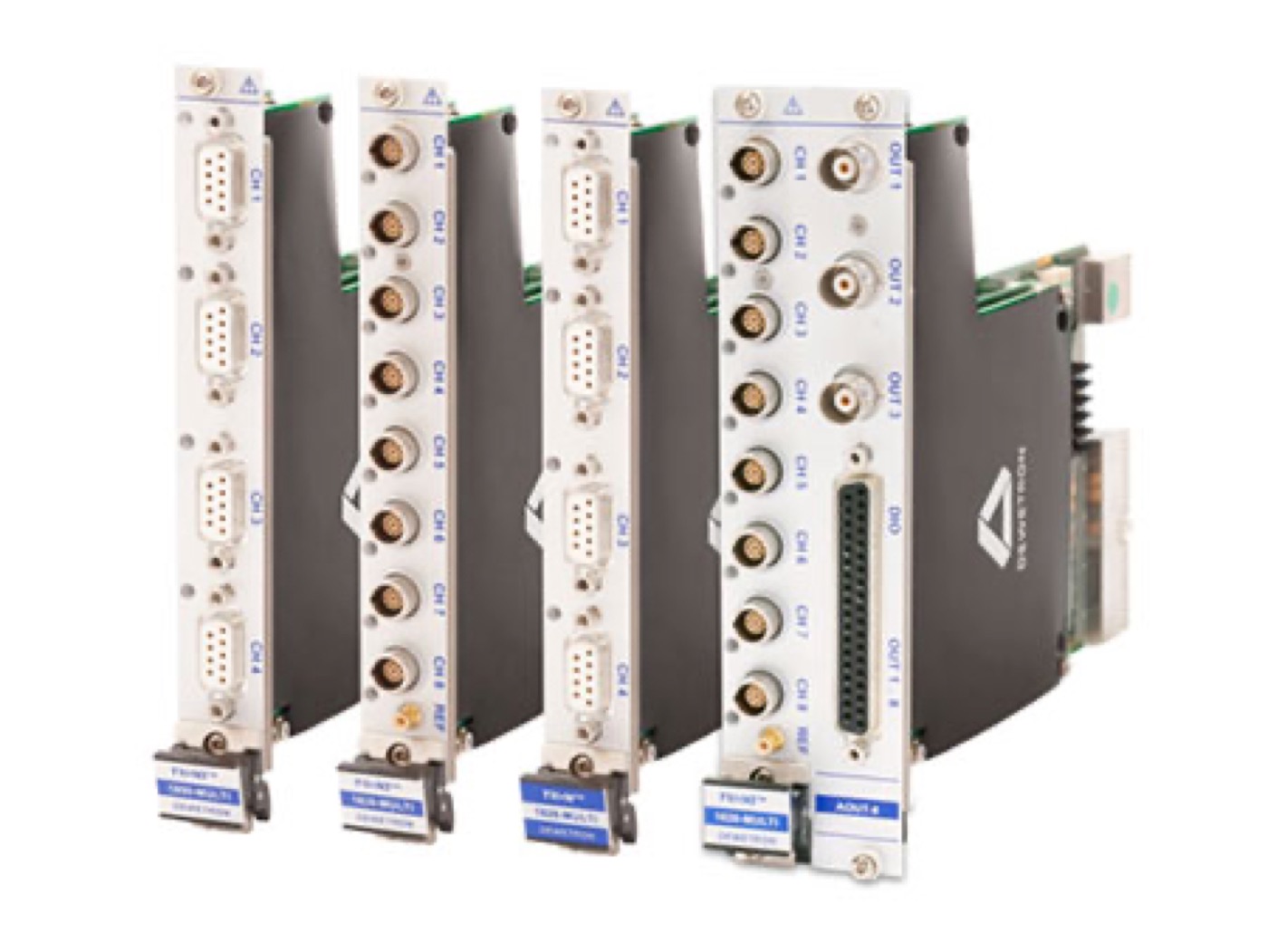

Un seul système DAQ pour tous les signaux
Le DEWE3-PA8 est aussi un analyseur à signaux mixtes : un seul système suffit pour tous les types d'entrées. Il s'étend à tout moment avec des modules TRION(3) supplémentaires pour d'autres signaux et capteurs (données électriques, mécaniques, ECU, vidéo, son...), avec une synchronisation à 100 % entre tous les signaux.
Applications typiques
Le DEWE3-PA8 est utilisé en laboratoire ou en banc d'essai pour : banc d'essai moteur avancé (avec analyse du bruit, des vibrations...), évaluation de smart grid, test de station radar (puissance et système de contrôle), et mesure des pertes dans les bobines de transformateur.
