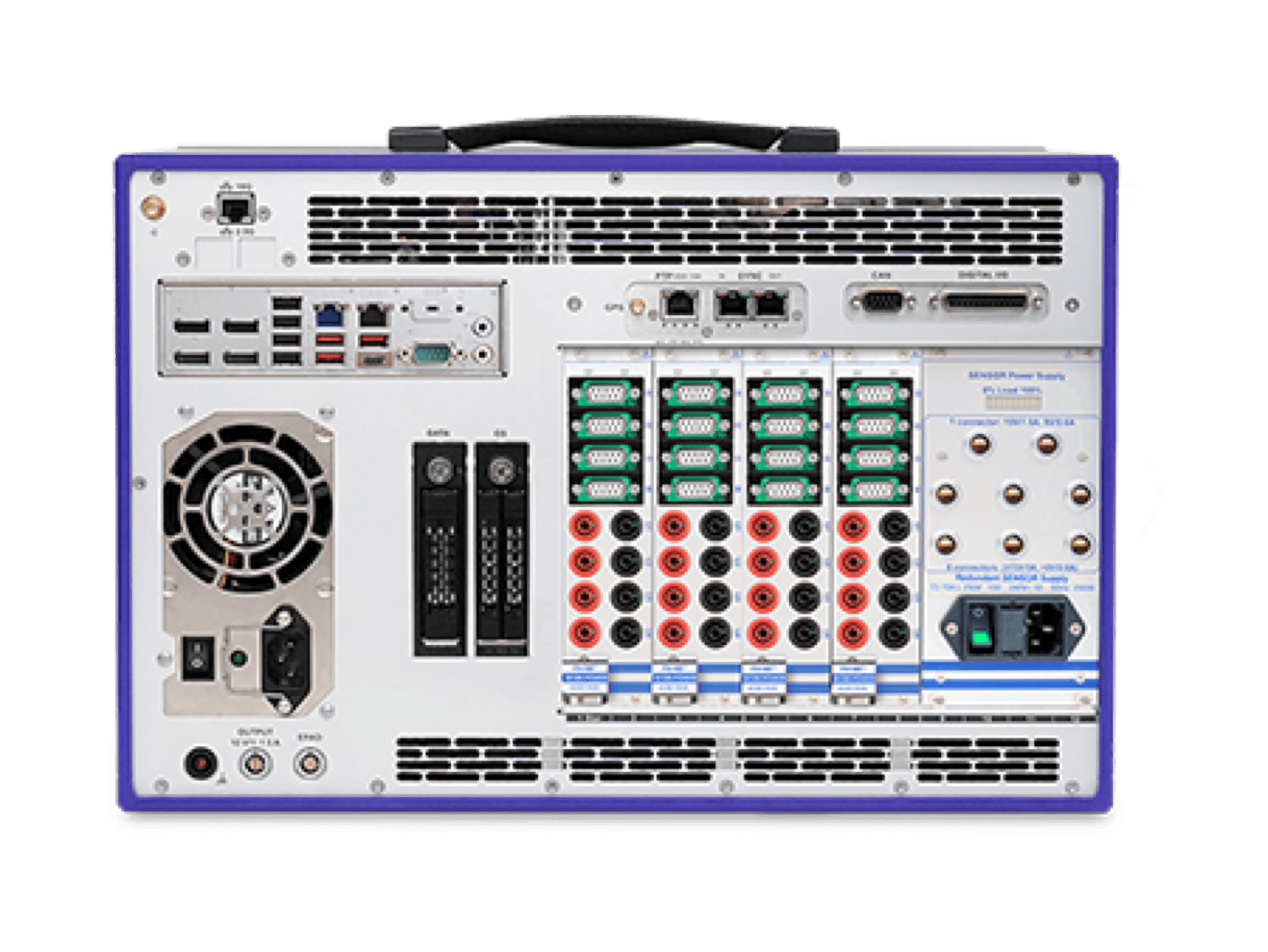

DEWE3-A8-PA
Analyseur de puissance avancé portable : jusqu'à 16 phases sur 8 emplacements TRION(3), écran multi-touch 18,5″ et alimentation capteur redondante intégrée
Le DEWE3-A8-PA de DEWETRON est un analyseur de puissance avancé portable tout-en-un. Il offre 8 emplacements TRION(3) pour jusqu'à 16 phases de puissance, avec un échantillonnage pouvant atteindre 10 MS/s par voie. Son écran multi-touch Full HD 18,5″ et le logiciel de mesure OXYGEN permettent une mise en œuvre immédiate sur le terrain, avec une alimentation capteur redondante intégrée à 8 voies pour les transducteurs de courant. Portable et robuste, il est conçu pour les essais de puissance avancés menés aussi bien sur le terrain qu'en laboratoire.
Fonctionnalités clés
Jusqu'à 16 phases de puissance
8 emplacements TRION(3) interchangeables par l'utilisateur, chaque module de puissance couvrant 4 phases (tension et courant) ; jusqu'à 16 phases de puissance au total selon la configuration.
Échantillonnage jusqu'à 10 MS/s par voie
Acquisition rapide et précise, avec un échantillonnage pouvant atteindre 10 MS/s par voie selon le module TRION(3) installé.
Précision ±0,04 % sur large bande
Erreur de mesure de puissance constante de ±0,04 % de 0,5 Hz à 1000 Hz, valable de 1 % à 100 % du calibre. Certificat d'étalonnage usine fourni ; étalonnage accrédité ISO 17025 disponible sur demande.
Alimentation capteur redondante intégrée
8 interfaces d'alimentation pour transducteurs de courant (±15 V ou +9 V) directement sur l'appareil, avec une seconde alimentation redondante intégrée pour ne jamais interrompre l'alimentation des capteurs, même en cas de coupure secteur.
Écran multi-touch Full HD 18,5″
Grande dalle tactile lumineuse pilotée par gestes multi-touch, pour une prise en main immédiate du logiciel de mesure OXYGEN sur le terrain.
Modules TRION(3) interchangeables
Modules de puissance plug & play, avec une plage de mesure de ±2 kV crête et une résolution 24 bits, sans erreur de gamme.
Analyse de puissance mobile jusqu'à 16 phases
Le DEWE3-A8-PA offre 8 emplacements TRION(3) pour jusqu'à 16 phases de puissance. Chaque module de puissance TRION(3) couvre 4 phases (tension et courant), avec un échantillonnage jusqu'à 10 MS/s, une plage de mesure de ±2 kV crête et une résolution 24 bits, sans erreur de gamme. Les modules sont interchangeables par l'utilisateur : il suffit de les insérer et de mettre l'appareil sous tension pour être opérationnel. Le logiciel OXYGEN analyse jusqu'à 9 systèmes de puissance (1P2W, 2V2A, 3P3W, 3P4W, 2x3P3W...) et regroupe plusieurs systèmes en groupes de puissance logiques.
Précision de mesure ±0,04 % sur large bande
La précision de puissance du DEWE3-A8-PA reste constante à ±0,04 % de 0,5 Hz à 1000 Hz en fréquence fondamentale, valable de 1 % à 100 % du calibre : l'utilisateur mesure sans se soucier du niveau du signal d'entrée. L'appareil est livré avec un certificat d'étalonnage usine ; un étalonnage accrédité, traçable selon ISO 17025, peut être réalisé sur demande. Le logiciel d'analyse et de reporting OXYGEN est utilisable sans licence sur un nombre illimité de PC.
Alimentation capteur redondante pour transducteurs de courant
Le DEWE3-A8-PA intègre 8 interfaces d'alimentation pour transducteurs de courant, compatibles avec les capteurs courants (±15 V ou +9 V), sans boîtier d'alimentation externe. Une seconde alimentation redondante intégrée assure la continuité d'alimentation des capteurs même en cas de défaillance de l'alimentation secteur de l'appareil de mesure — un atout pour les capteurs à effet zéro-flux, sensibles aux coupures d'alimentation.
Analyse de puissance en temps réel
Pour les essais critiques en latence, le DEWE3-A8-PA peut fonctionner en analyseur de puissance temps réel : calcul des valeurs de puissance cycle par cycle, sortie des données via Ethernet UDP ou esclave EtherCAT, débit de sortie de 1 kHz et latence d'E/S typique de 2 ms (4 ms maximum). Des interfaces dédiées facilitent l'intégration aux bancs d'essai, notamment aux systèmes d'automatisation compatibles PAtools® de National Instruments.
