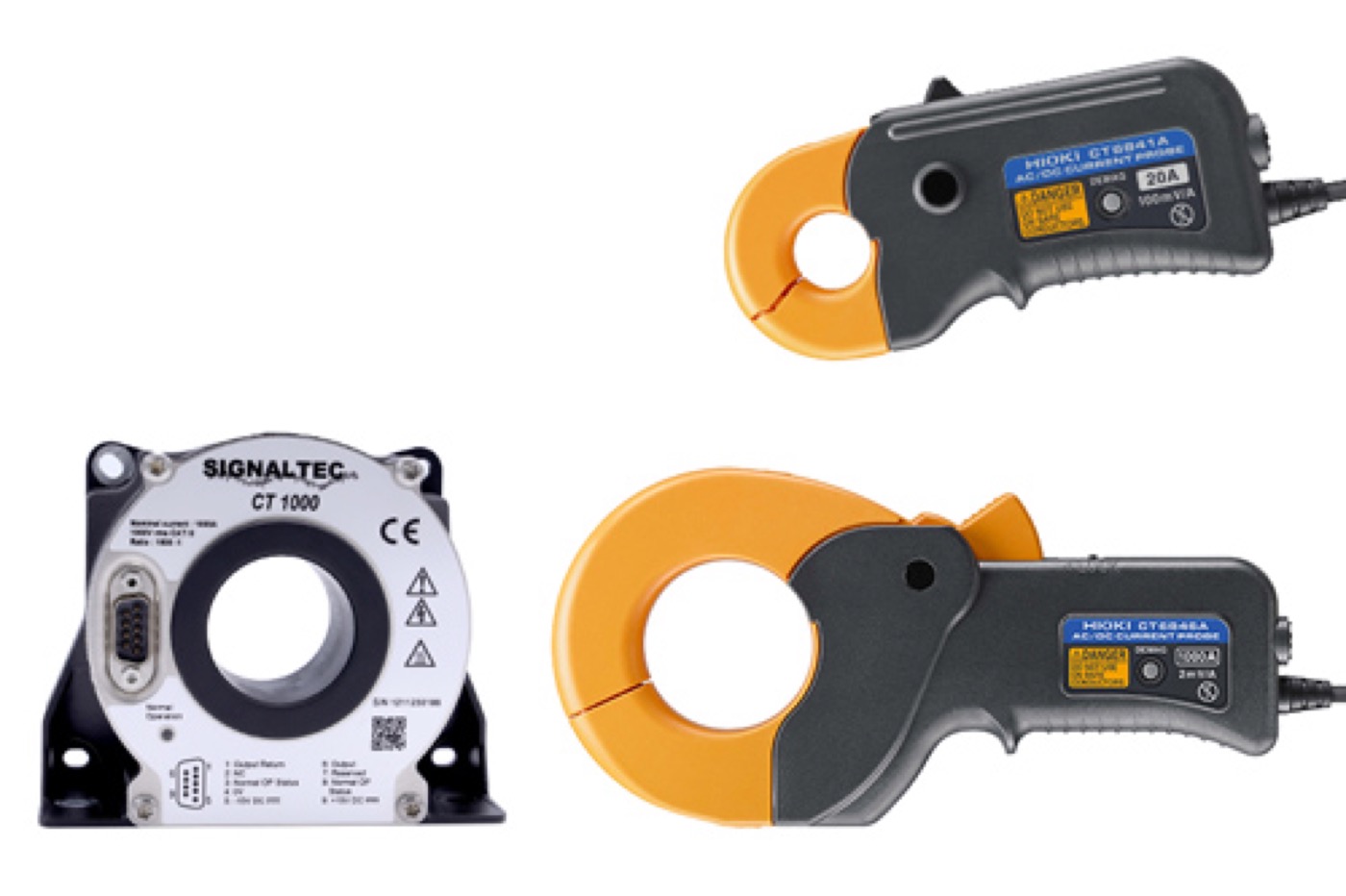

Transducteurs & pinces de courant
Pinces de courant AC/DC de 20 A à 1000 A, alimentées par le système DEWETRON, avec une bande passante allant jusqu'à 2 MHz selon le modèle
La série CT6841A / CT6843A / CT6845A / CT6846A regroupe des pinces de courant AC/DC à associer aux systèmes DEWETRON, avec des calibres de courant nominal allant de 20 A à 1000 A. Alimentées par l'instrument (±11 V à ±15 V ; ±11,5 V pour les CT6845A/CT6846A, sous-module TRION-POWER-SUB-dLV recommandé selon le modèle), elles offrent une précision DC de ±0,2 % de la lecture et une bande passante pouvant atteindre 2 MHz. Pour les mesures nécessitant plusieurs pinces simultanément, le boîtier d'alimentation DW2-CLAMP-DC-POWER-8 permet d'en connecter jusqu'à huit sur un système DEWE2 ou DEWE3.
Fonctionnalités clés
Quatre calibres AC/DC, de 20 A à 1000 A
CT6841A (20 A), CT6843A (200 A), CT6845A (500 A) et CT6846A (1000 A) : une gamme de pinces de courant AC/DC pour couvrir les mesures de courants faibles à élevés.
Bande passante jusqu'à 2 MHz
De 2 MHz (CT6841A) à 100 kHz (CT6846A) selon le calibre, pour la mesure de courants continus comme de composantes hautes fréquences.
Sortie tension proportionnelle au courant
Sortie de 100 mV/A (CT6841A) à 2 mV/A (CT6846A) selon le modèle, sur une résistance de sortie de 50 Ω ±10 Ω, pour une intégration simple aux entrées d'acquisition.
Précision DC ±0,2 % de la lecture
Précision DC de ±0,2 % de la lecture (±0,05 % du calibre pour le CT6841A, ±0,02 % pour les CT6843A/45A/46A) et précision ≤ 100 Hz de ±0,2 % de la lecture (±0,01 % du calibre).
Alimentées directement par le système DEWETRON
Tension d'alimentation nominale de ±11 V à ±15 V, puissance maximale de 5 à 7 VA selon le modèle, avec sous-module TRION-POWER-SUB-dLV-5V (CT6841A, CT6843A, CT6845A) ou TRION-POWER-SUB-dLV-1V (CT6846A) recommandé.
Boîtier d'alimentation DW2-CLAMP-DC-POWER-8
Pour les mesures nécessitant plusieurs pinces, ce boîtier d'extension connecte jusqu'à huit pinces de courant à un système DEWE2 ou DEWE3.
Une gamme de pinces de courant AC/DC pour le système DEWETRON
DEWETRON propose plusieurs solutions de mesure de courant, des shunts simples aux pinces de courant. Il existe des versions pour le courant AC pur, qui ne nécessitent aucune alimentation, et des versions AC/DC, alimentées par l'instrument DEWETRON. La série CT6841A / CT6843A / CT6845A / CT6846A appartient à cette seconde catégorie : des pinces de courant AC/DC, à choisir selon le calibre de courant à mesurer.

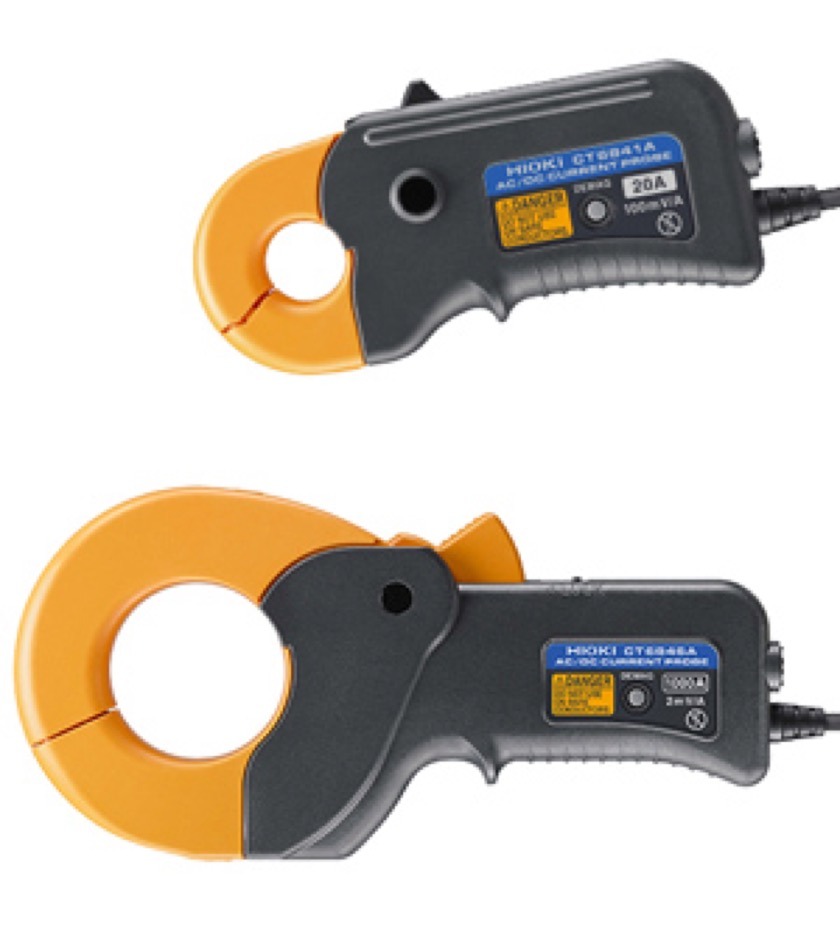

Comparatif des modèles CT6841A à CT6846A
CT6841A — courant nominal 20 A AC/DC, bande passante 2 MHz (-3 dB), diamètre de conducteur mesurable ≤ 20 mm, sortie 100 mV/A, puissance max. 5 VA.
CT6843A — courant nominal 200 A AC/DC, bande passante 700 kHz, diamètre de conducteur mesurable ≤ 20 mm, sortie 10 mV/A, puissance max. 6 VA.
CT6845A — courant nominal 500 A AC/DC, bande passante 200 kHz, diamètre de conducteur mesurable ≤ 50 mm, sortie 4 mV/A, puissance max. 7 VA.
CT6846A — courant nominal 1000 A AC/DC, bande passante 100 kHz, diamètre de conducteur mesurable ≤ 50 mm, sortie 2 mV/A, puissance max. 7 VA.
Sur les quatre modèles : résistance de sortie 50 Ω ±10 Ω, alimentation nominale ±11 V à ±15 V, précision DC ±0,2 % de la lecture, précision ≤ 100 Hz ±0,2 % de la lecture, précision de phase à 100 Hz ±0,1°.

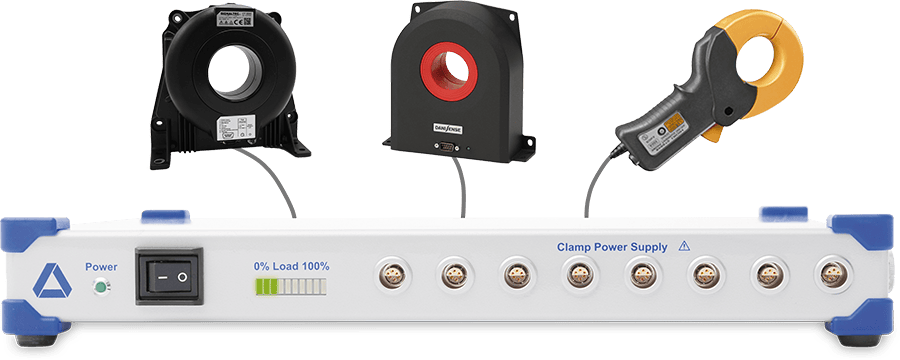

Alimentation et intégration au système
Chaque modèle est associé à un sous-module TRION recommandé : TRION-POWER-SUB-dLV-5V pour les CT6841A, CT6843A et CT6845A, et TRION-POWER-SUB-dLV-1V pour le CT6846A. Pour connecter plusieurs pinces de courant à un même système, le boîtier d'extension DW2-CLAMP-DC-POWER-8 permet de relier jusqu'à huit pinces de courant à un système DEWE2 ou DEWE3.
