Alimentations & batteries
Onduleur multi-batteries hot-swap et alimentation secteur externe pour une acquisition de données totalement autonome, même en mobilité
La gamme Alimentations & batteries de DEWETRON regroupe deux accessoires complémentaires pour l'acquisition de données indépendante. Le DW3-UPS-DC est un onduleur (UPS) et chargeur multi-batteries externe à entrée DC isolée pour instruments DEWE2/DEWE3, livré avec 3 batteries Li-ion hot-swappables (80,6 Wh chacune) pour plusieurs heures d'autonomie selon la charge (jusqu'à ~8 h avec 1 module). Mécaniquement compatible avec les DEWE2/DEWE3-A4/M4 et les instruments TRIONet(3) ; le pilotage via le plugin OXYGEN Power Manager est disponible sur le DEWE3-A4 (le plugin ne fonctionne pas avec TRIONet3). Le DEWE-POW-24-450 est une alimentation système externe qui convertit une entrée secteur 100-240 VAC en 24 VDC, jusqu'à 450 W, avec protections intégrées (OVP, OCP, SCP, OTP).
Fonctionnalités clés
3 batteries Li-ion hot-swappables
Le DW3-UPS-DC intègre 3 emplacements batteries (80,6 Wh chacune, 241,8 Wh au total) qui s'échangent à chaud, sans interrompre la mesure en cours, pour une opération mobile continue.
3 modes de fonctionnement : BAT, UPS, FLIGHT
Le DW3-UPS-DC propose 3 modes sélectionnables via bouton dédié ou plugin OXYGEN : BAT (batteries en source principale), UPS (batteries en secours uniquement) et FLIGHT (charge désactivée).
Suivi complet via le plugin OXYGEN Power Manager
Niveau de charge, temps restant, courant et température de chaque batterie sont affichés dans le logiciel OXYGEN (à partir de la version 7.5), via la connexion USB-C avec un DEWE3-A4/M4.
Compatibilité DEWE2/DEWE3-A4/M4 et TRIONet(3)
Le DW3-UPS-DC est mécaniquement compatible avec les instruments DEWE2-A4/M4, DEWE3-A4/M4 et TRIONet(3), avec kits de fixation dédiés.
Alimentation système DEWE-POW-24-450, jusqu'à 450 W
Convertit une entrée secteur 100 à 240 VAC en 24 VDC, jusqu'à 450 W, avec protections intégrées contre la surtension, le surcourant, le court-circuit et la surchauffe (OVP, OCP, SCP, OTP).
Entrée DC isolée et protégée (DW3-UPS-DC)
L'entrée DC du DW3-UPS-DC (11 à 32 VDC) est galvaniquement isolée et protégée contre l'inversion de polarité, pour une utilisation sécurisée sur batterie véhicule ou source DC externe.

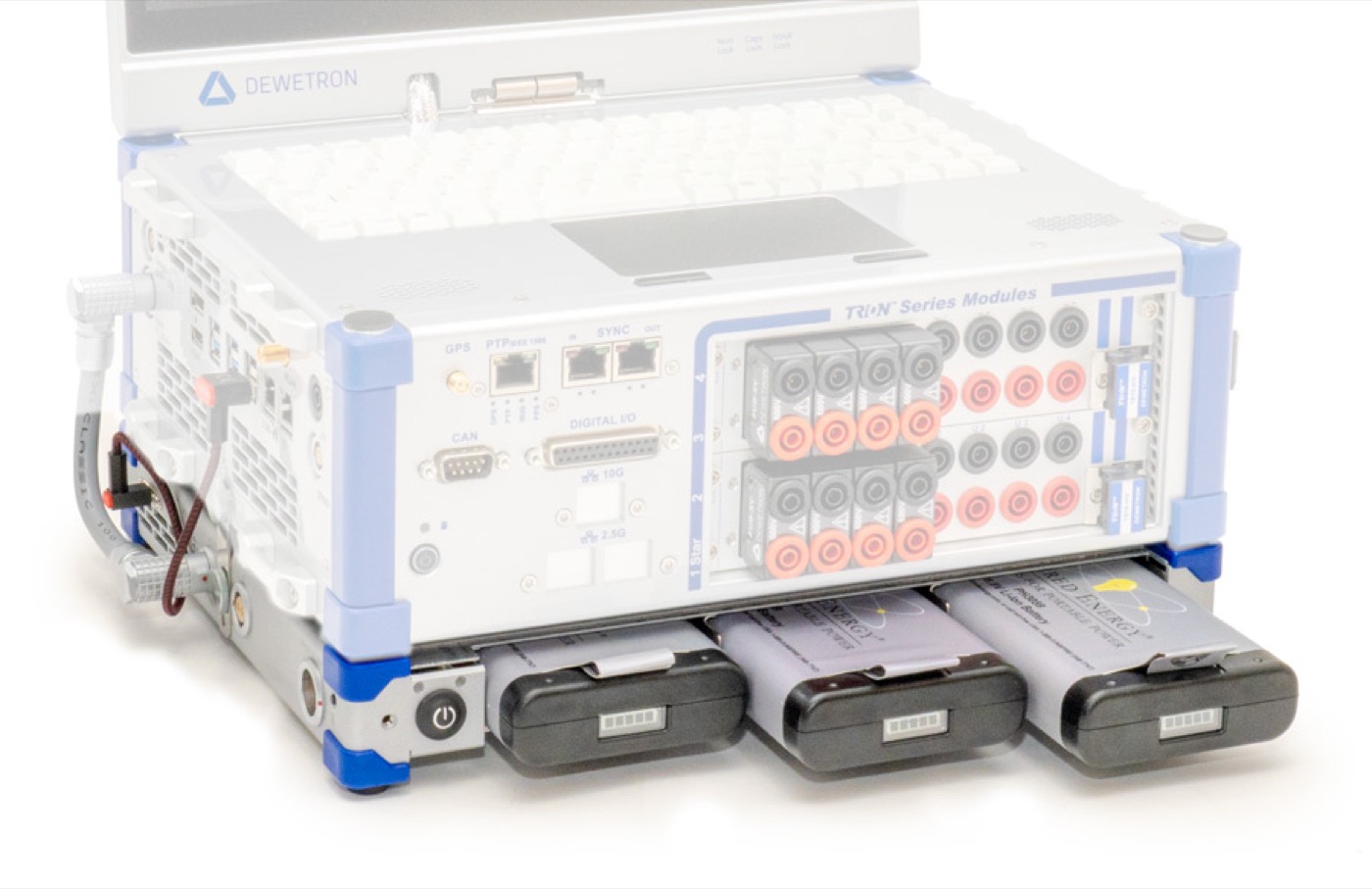

DW3-UPS-DC — onduleur et chargeur multi-batteries
Le DW3-UPS-DC est un onduleur (UPS) et chargeur multi-batteries externe à entrée DC isolée, destiné aux instruments DEWE2/DEWE3. Il délivre une puissance de sortie totale de 250 W et embarque 3 batteries Li-ion de 80,6 Wh (241,8 Wh au total), hot-swappables : elles peuvent être remplacées en cours de mesure sans interruption de l'acquisition. Livré avec un adaptateur secteur externe 115/230 VAC (450 W) pour la recharge, il fonctionne en entrée DC de 11 à 32 VDC (isolée, protégée contre l'inversion de polarité) et délivre une tension de sortie nominale de 28,8 VDC (24 à 35,5 VDC max., selon l'état des batteries). Selon la configuration installée (ex. 1 ou 2× TRION3-18xx-POWER), l'autonomie sur les 3 batteries varie d'environ 2 à 8 heures.
DEWE-POW-24-450 — alimentation système externe
Le DEWE-POW-24-450 est une alimentation système externe qui convertit une entrée secteur 100 à 240 VAC (50-60 Hz) en une sortie 24 VDC, jusqu'à 450 W (18,75 A max.). Refroidie par convection naturelle, elle intègre des protections contre la surtension (OVP), le surcourant (OCP), le court-circuit (SCP) et la surchauffe (OTP), ainsi qu'une rigidité diélectrique primaire/secondaire de 3000 VAC. Son MTBF annoncé est de 300 000 heures.
Deux solutions complémentaires pour l'autonomie de vos systèmes
Ensemble, le DW3-UPS-DC et le DEWE-POW-24-450 couvrent les besoins d'alimentation des systèmes DEWETRON en mobilité comme au laboratoire : le premier sécurise la continuité de l'acquisition sur batterie ou lors d'une coupure de l'alimentation DC, le second alimente le système ou recharge les batteries depuis le secteur. En mode UPS, le DW3-UPS-DC bascule automatiquement sur batterie en cas de coupure de l'alimentation DC, afin qu'aucune donnée ne soit perdue pendant la mesure.
