L’essor rapide des véhicules à énergie nouvelle (NEV), notamment les véhicules électriques à batterie (BEV), les véhicules électriques hybrides rechargeables (PHEV) et les véhicules à pile à combustible, a transformé l’industrie automobile. Au cœur de cette transformation se trouve un défi crucial : garantir que les systèmes électriques complexes — en particulier les batteries, l’électronique de puissance et les systèmes de gestion d’énergie — fonctionnent de manière fiable dans des conditions de conduite réelles.
Tester directement ces systèmes sur route est essentiel, mais cela reste coûteux, chronophage et souvent imprévisible. C’est là que les testeurs de charge électroniques deviennent indispensables. En simulant avec précision des conditions de conduite réelles dans un environnement de laboratoire contrôlé, les testeurs de charge électroniques comblent l’écart entre la conception théorique et les performances réelles.

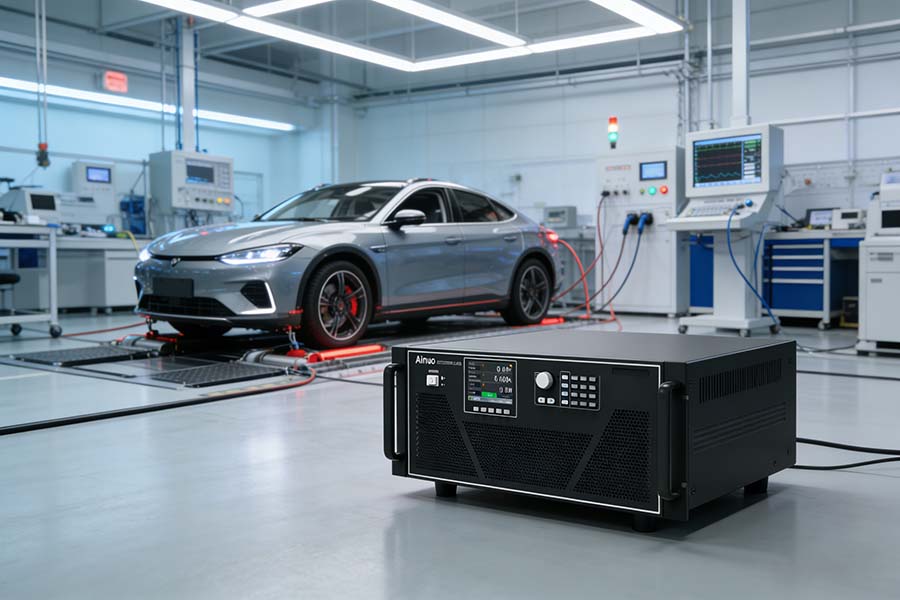

Dans cet article, nous examinons comment un testeur de charge électronique haute puissance simule des scénarios de conduite réels, pourquoi ces essais sont essentiels dans le développement des NEV, et comment les ingénieurs les utilisent pour faire passer les véhicules du laboratoire à la route en toute confiance.
Comprendre les testeurs de charge électroniques
Un testeur de charge électronique est un appareil conçu pour simuler des charges électriques sur une source d’alimentation. Contrairement aux charges résistives traditionnelles, les charges électroniques sont programmables, dynamiques et capables de reproduire des conditions complexes et variables dans le temps.
Dans le contexte des NEV, les testeurs de charge électroniques sont utilisés pour :
-
Tester les packs batteries et les cellules
-
Évaluer les composants de la chaîne de traction tels que les onduleurs et les convertisseurs DC-DC
-
Valider les systèmes de charge
-
Simuler les profils de consommation d’énergie du véhicule
Ils peuvent fonctionner dans plusieurs modes, notamment courant constant (CC), tension constante (CV), puissance constante (CP) et résistance constante (CR), ce qui permet aux ingénieurs de recréer un large éventail de conditions de fonctionnement.
Pourquoi la simulation des conditions réelles est importante
Les conditions de conduite dans le monde réel sont très dynamiques. Un véhicule ne consomme pas l’énergie à un rythme constant : il accélère, ralentit, monte des côtes, s’arrête dans la circulation et récupère de l’énergie lors du freinage.
Sans simulation précise, les ingénieurs risquent :
-
Sous-estimer les conditions de charge de pointe
-
Ne pas tenir compte des comportements transitoires
-
Ne pas détecter des problèmes thermiques ou de rendement
-
Mal évaluer les schémas de dégradation de la batterie
Les testeurs de charge électroniques permettent aux ingénieurs de reproduire précisément ces conditions fluctuantes, garantissant ainsi que les composants sont testés sous des profils de contraintes réalistes.
Éléments clés des conditions de conduite réelles
Pour comprendre comment les testeurs de charge électroniques reproduisent des scénarios réels, il faut d’abord décomposer les éléments clés de la conduite effective :
1. Accélération et forte demande de puissance
Lorsque le conducteur appuie sur l’accélérateur, le véhicule exige une augmentation soudaine de puissance provenant de la batterie. Cela entraîne une demande de courant élevée sur une courte période.
Les testeurs de charge électroniques simulent cela à l’aide de profils de courant dynamiques qui augmentent rapidement la demande de charge.
2. Croisière et fonctionnement en régime stable
Lors de la conduite sur autoroute, la consommation d’énergie se stabilise. Toutefois, même en régime stable, un contrôle précis reste nécessaire pour maintenir l’efficacité.
Les testeurs de charge reproduisent cela avec des modes de puissance constante ou de courant constant, garantissant des mesures de performance de base précises.
3. Freinage régénératif
L’une des caractéristiques distinctives des NEV est le freinage régénératif, où l’énergie cinétique est reconvertie en énergie électrique puis stockée dans la batterie.
Les charges électroniques avancées dotées d’une capacité bidirectionnelle peuvent simuler ce processus en renvoyant l’énergie dans le système.
4. Circulation avec arrêts fréquents
La conduite urbaine implique des démarrages et des arrêts fréquents, ce qui génère des profils de charge très variables.
Les profils de charge programmables permettent aux ingénieurs d’imiter ces cycles avec une grande fidélité, en capturant les comportements transitoires essentiels à l’optimisation du système.
5. Influences environnementales
La température, l’état de la route et les habitudes de conduite influencent tous la consommation d’énergie.
Bien que les testeurs de charge électroniques ne puissent pas simuler directement les facteurs environnementaux, ils peuvent être intégrés à des enceintes thermiques et à des systèmes de contrôle pour créer une configuration d’essai complète.
Comment les testeurs de charge électroniques reproduisent les cycles de conduite
L’une des fonctionnalités les plus puissantes des testeurs de charge électroniques modernes est leur capacité à reproduire des cycles de conduite normalisés.
Les cycles de conduite courants comprennent :
-
WLTP (Worldwide Harmonized Light Vehicles Test Procedure)
-
NEDC (New European Driving Cycle)
-
FTP-75 (Federal Test Procedure)
Ces cycles définissent des profils vitesse/temps, qui peuvent être traduits en courbes de demande de puissance.
Processus de simulation étape par étape :
-
Convertir les données du cycle de conduite
Les profils de vitesse sont convertis en exigences de couple et de puissance à l’aide de modèles de véhicule. -
Générer des profils de charge
La demande de puissance calculée est traduite en consignes de courant ou de puissance pour la charge électronique. -
Programmer le testeur de charge
Les ingénieurs chargent le profil dans le système de commande du testeur de charge. -
Exécuter le test
Le testeur de charge ajuste dynamiquement son comportement en temps réel pour suivre le cycle de conduite. -
Collecter les données
La tension, le courant, la température et les métriques de rendement sont enregistrés pour analyse.
Ce processus permet aux ingénieurs de simuler des heures de conduite dans un environnement de laboratoire, avec une répétabilité impossible à obtenir sur route.
Applications sur les composants des NEV
Les testeurs de charge électroniques sont utilisés dans tout l’écosystème des NEV. Explorons leur rôle dans les composants clés.
Test des batteries
Les packs batteries sont les composants les plus critiques et les plus coûteux des NEV. Les testeurs de charge électroniques aident à évaluer :
-
La capacité et la densité énergétique
-
L’efficacité en charge/décharge
-
Le comportement thermique
-
Le vieillissement et la dégradation
En simulant des charges de conduite réelles, les ingénieurs peuvent prévoir la performance des batteries sur des milliers de cycles.
Validation de l’électronique de puissance
Les onduleurs, convertisseurs et chargeurs embarqués doivent gérer efficacement des charges électriques dynamiques.
Les testeurs de charge électroniques permettent :
-
Le test de réponse transitoire
-
La cartographie du rendement
-
La simulation de conditions de défaut
Cela garantit que l’électronique de puissance fonctionne de manière fiable dans toutes les conditions de conduite.
Test des systèmes de charge
L’infrastructure de charge doit prendre en charge diverses vitesses de charge et différents protocoles.
Les testeurs de charge simulent :
-
Différents taux de charge (lente, rapide, ultra-rapide)
-
Les fluctuations du réseau
-
Le comportement d’acceptation de la batterie
Cela aide à valider la compatibilité et la sécurité.
Développement du système de gestion de batterie (BMS)
Le BMS est chargé de surveiller et de contrôler le fonctionnement de la batterie.
Les testeurs de charge électroniques fournissent les conditions dynamiques nécessaires pour :
-
Tester les algorithmes d’état de charge (SOC)
-
Valider l’estimation de l’état de santé (SOH)
-
Garantir des mécanismes de protection appropriés
Avantages de la simulation en laboratoire
L’utilisation de testeurs de charge électroniques pour simuler les conditions de conduite offre plusieurs avantages par rapport aux essais en conditions réelles.
1. Répétabilité
Les essais en laboratoire peuvent être répétés dans des conditions identiques, ce qui permet des comparaisons et un débogage précis.
2. Sécurité
Tester des scénarios extrêmes (par exemple surcharge, courts-circuits) est plus sûr dans un environnement contrôlé.
3. Efficacité des coûts
Les essais en laboratoire réduisent le besoin d’essais routiers étendus, ce qui permet d’économiser du temps et des ressources.
4. Développement accéléré
Les ingénieurs peuvent simuler une utilisation à long terme dans un délai plus court.
5. Précision et contrôle
Les charges électroniques offrent un contrôle fin des paramètres de test, permettant une analyse détaillée.
Fonctionnalités avancées améliorant le réalisme
Les testeurs de charge électroniques modernes intègrent des fonctionnalités avancées qui renforcent leur capacité à simuler les conditions réelles.
Rapidité de réponse dynamique
Une réponse à grande vitesse permet au testeur de charge de réagir instantanément aux changements de conditions, reproduisant avec précision l’accélération et le freinage.
Formes d’onde programmables
Les formes d’onde personnalisées permettent de reproduire avec précision des profils de conduite complexes.
Flux d’énergie bidirectionnel
Les capacités de test régénératif permettent de renvoyer l’énergie vers le système ou vers le réseau.
Intégration des données et automatisation
L’intégration avec des plateformes logicielles permet l’automatisation des essais, l’enregistrement des données et leur analyse.
Essais Hardware-in-the-Loop (HIL)
Les charges électroniques peuvent être intégrées dans des systèmes HIL afin de simuler des environnements véhicule complets, y compris les capteurs et les unités de commande.
Défis et points à prendre en compte
Bien que les testeurs de charge électroniques soient des outils puissants, ils présentent des défis que les ingénieurs doivent prendre en compte.
Besoins élevés en puissance
Les essais des systèmes EV nécessitent souvent de gérer des centaines de kilowatts, ce qui impose des équipements robustes et évolutifs.
Gestion thermique
Les essais à haute puissance génèrent une chaleur importante, ce qui nécessite des systèmes de refroidissement efficaces.
Intégration du système
Combiner des testeurs de charge avec d’autres équipements d’essai (par exemple des enceintes thermiques, des simulateurs) nécessite une coordination attentive.
Coût des systèmes avancés
Les testeurs de charge électroniques hautes performances peuvent être coûteux, mais leurs bénéfices dépassent souvent l’investissement.
Exemple concret : du prototype à la production
Prenons le cas d’un constructeur de véhicules électriques qui développe un nouveau pack batterie.
-
Essais de conception initiaux
Les ingénieurs utilisent des testeurs de charge électroniques pour valider les indicateurs de performance de base. -
Simulation de cycles de conduite
Des cycles de conduite standard sont appliqués pour évaluer le comportement en conditions réelles. -
Essais de contrainte
Des conditions extrêmes sont simulées afin d’identifier les défaillances potentielles. -
Optimisation
Les données collectées servent à affiner la conception de la batterie et les algorithmes du BMS. -
Validation préproduction
Les essais finaux garantissent que le système répond aux normes réglementaires et de performance.
Au moment où le véhicule arrive sur la route, il a déjà subi d’importants « essais de conduite » virtuels en laboratoire.
L’avenir des essais de charge dans les NEV
À mesure que les NEV continuent d’évoluer, la technologie des essais de charge électroniques progresse rapidement.
Les tendances émergentes comprennent :
-
Des essais pilotés par l’IA pour l’analyse prédictive
-
Des jumeaux numériques pour la simulation virtuelle
-
La gestion des essais dans le cloud
-
Des systèmes à densité de puissance plus élevée
-
L’intégration avec les essais de véhicules autonomes
Ces innovations renforceront encore la capacité à simuler les conditions réelles avec une précision sans précédent.
Conclusion
Les testeurs de charge électroniques jouent un rôle essentiel dans le développement et la validation des véhicules à énergie nouvelle. En permettant une simulation précise des conditions de conduite réelles — de l’accélération rapide au freinage régénératif — ils permettent aux ingénieurs de tester, d’affiner et d’optimiser des systèmes complexes dans un environnement de laboratoire contrôlé.
Le passage du laboratoire à la route n’est plus un saut dans l’inconnu. Grâce à des essais de charge électroniques avancés, il devient un processus fondé sur les données, la répétabilité, la sécurité et la précision.
Alors que l’industrie automobile poursuit sa transition vers l’électrification, l’importance d’essais réalistes, fiables et efficaces ne fera que croître. Les testeurs de charge électroniques ne sont pas seulement des outils : ils constituent la base sur laquelle se construit la prochaine génération de véhicules.
