AN23600E(F) - Charge électronique CC haute puissance
Charge électronique CC programmable haute puissance
La série AN23600E(F) est une charge électronique CC programmable haute puissance destinée aux essais de conversion d’énergie, de batteries et d’alimentations. Elle couvre des versions 150 V, 600 V et 1200 V, avec des puissances de 2 kW à 60 kW, et intègre cinq modes de base ainsi que sept modes avancés pour les besoins de programmation et de test automatisé.
Fonctionnalités clés
Haute densité de puissance
L’architecture offre une forte densité de puissance avec un format compact, par exemple 4U pour 6 kW et 13U pour 24 kW.
Mesure de haute précision
La mesure annonce une précision de tension de 0.015%+0.015% F.S., de courant de 0.04%+0.04% F.S. et de puissance de 0.1%+0.1% F.S., y compris à température élevée.
Mode dynamique intégré
Le mode de charge dynamique est intégré avec une fréquence pouvant atteindre 50 kHz et la prise en charge du test Vpk+/-.
Mode FLEX intégré
Le mode FLEX permet de simuler des charges capacitives, inductives et des charges à impédance composite.
Large plage de courant
La plage de courant est annoncée comme presque deux fois plus large que celle d’une charge haute puissance traditionnelle de capacité équivalente.
Réponse dynamique rapide
Les caractéristiques dynamiques permettent une montée de courant rapide jusqu’à 96 A/us.
Modes CC CV CR CP
L’appareil intègre les modes courant constant, tension constante, résistance constante et puissance constante, ainsi que la simulation de court-circuit et des essais de protection surintensité.
Protections complètes
Des protections contre la surintensité, la surtension, la surtempérature et l’inversion de connexion SENSE sont intégrées.
Gestion thermique intégrée
Un circuit d’acquisition de température et une commande de ventilateur à vitesse réglable sont intégrés.
Mode batterie dédié
Le mode batterie convient aux essais de décharge avec intégration et temporisation.
Interfaces de communication
Les interfaces standard incluent RS-232, avec en option RS-485, LAN, GPIB et CAN.

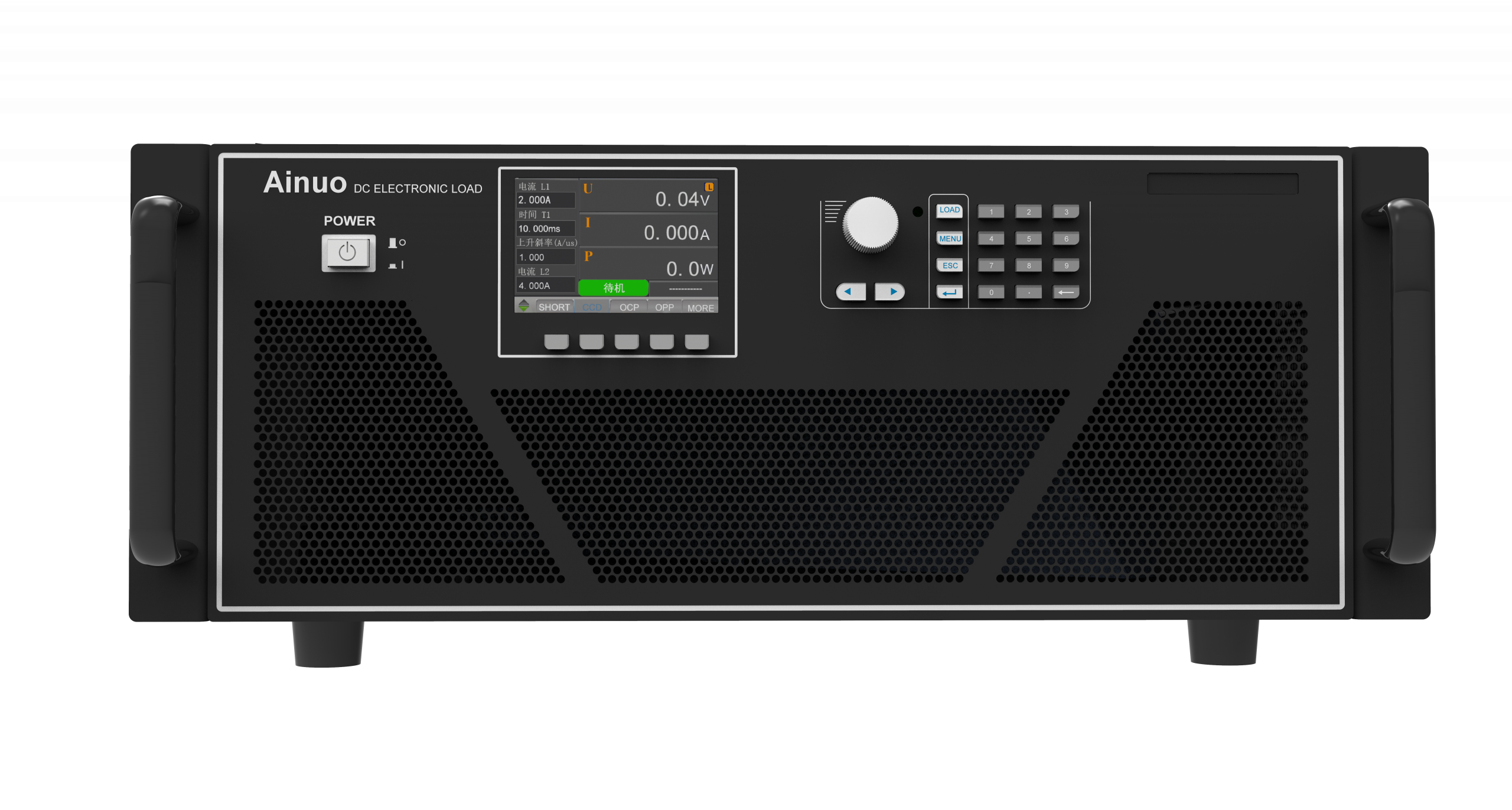

Vue d'ensemble
Cette série est une charge électronique CC programmable haute puissance développée pour les essais de véhicules à énergie nouvelle, de batteries de puissance, de bornes de charge, d’électronique de puissance, d’alimentations servo et serveur, d’UPS haute tension, de photovoltaïque, de stockage réseau et d’applications aérospatiales. Elle adopte un contrôleur numérique de nouvelle génération avec cinq modes intégrés et sept modes avancés afin de répondre aux besoins de programmation et de test automatisé.
