AN56(F) – Alimentation bidirectionnelle de précision et dynamique rapide
Source et charge CC réunies en 1U : ±6 kW, 0 à 1500 V, basculement en 2 ms
La série AN56(F) réunit une alimentation CC programmable et une charge à récupération dans un châssis rack de 1U. Elle délivre jusqu'à ±6 kW, bascule automatiquement entre source et charge sans coupure, et renvoie proprement l'énergie absorbée sur le réseau. Son générateur de fonctions intégré compose des formes d'onde arbitraires et embarque les profils de bord automobiles normalisés ; deux modes dédiés simulent une courbe I-V photovoltaïque et une batterie.
Fonctionnalités clés
Source et charge dans le même châssis
L'appareil alimente le montage puis absorbe l'énergie qu'il renvoie, sans ajouter de charge électronique séparée. L'énergie absorbée repart sur le réseau au lieu d'être dissipée en chaleur.
±6 kW en 1U
Une densité de puissance qui libère la baie : jusqu'à 6 kW dans 43,6 mm de hauteur, pour une masse plafonnée à 11, 14 ou 17 kg selon la puissance.
Basculement sans coupure
Le passage du mode source au mode charge est automatique et continu, en 2 ms de +90 % à -90 %, sans discontinuité vue par le montage sous test.
Profils de bord automobiles normalisés
Courbes DIN40839, ISO-16750-2 et ISO21848 intégrées d'origine, plus un générateur de fonctions pour composer des formes d'onde arbitraires.
Simulation photovoltaïque et batterie
Reproduction de courbes I-V sous différentes conditions d'ensoleillement et de température, et simulation du comportement d'une batterie, avec affichage de la courbe sur l'appareil.
Modes source et charge complets
Tension, courant et puissance constants en source (CV, CC, CP) ; en charge, CV, CC, CP, CR et leurs combinaisons CV+CC, CV+CR, CC+CR, CV+CC+CP+CR.
Mesure intégrée haute résolution
Résolution de 1 mV, 1 mA et 1 W, précision de réglage et de relecture de 0,02 % de la consigne plus 0,02 % de la pleine échelle en tension, et de 0,05 % plus 0,05 % en courant, avec compensation de la chute de tension dans les câbles jusqu'à 5 % de la pleine échelle.
Mise en parallèle par fibre optique
Ports fibre optique en standard pour associer plusieurs unités et monter en puissance, jusqu'à plusieurs centaines d'appareils.
Protections complètes
Surchauffe, surtension, surintensité et surpuissance, plus protection contre la sous-tension d'entrée, le court-circuit et la limitation de courant.
Pilotage local ou à distance
Écran tactile capacitif couleur 3,7 pouces en façade, logiciel PC graphique fourni, et interfaces CAN, RS485, RS232, LAN et USB en standard (GPIB en option).
Vue d'ensemble

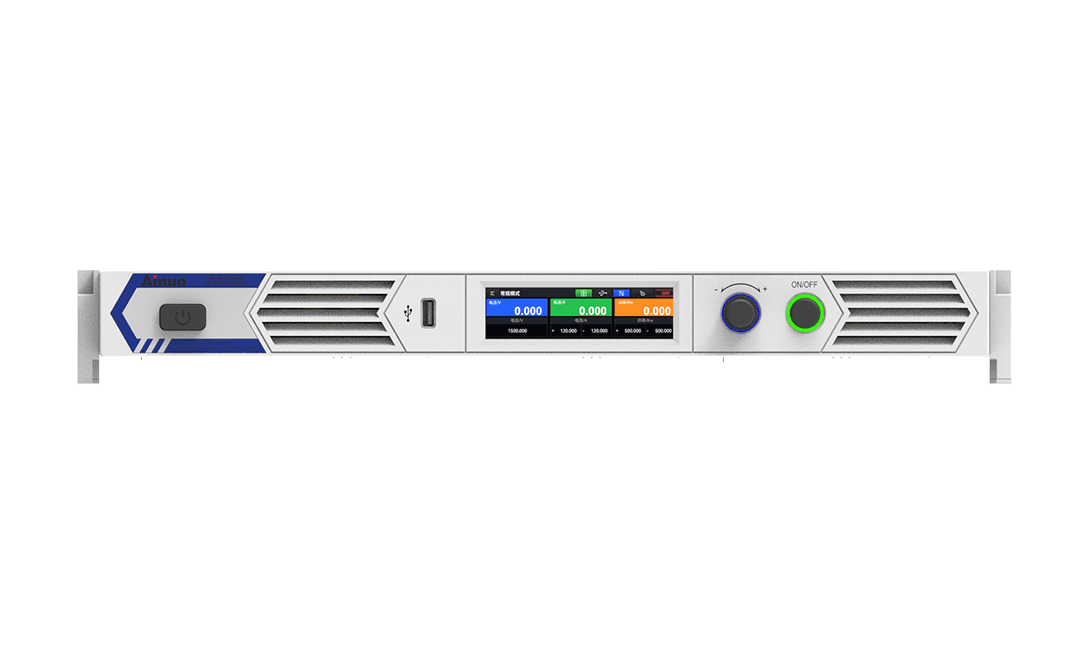

La série AN56(F) est une alimentation CC bidirectionnelle programmable qui intègre dans un même appareil une source d'alimentation et une charge à récupération d'énergie. Elle fonctionne en source, en délivrant de la puissance au montage sous test, et en récepteur, en absorbant la puissance renvoyée et en la réinjectant proprement sur le réseau.
Sa densité de puissance — jusqu'à ±6 kW dans un châssis de 1U — et sa dynamique rapide en font un instrument adapté aux essais de laboratoire, à l'électronique automobile, aux véhicules électriques (batterie, moteur, électronique de commande), aux micro-réseaux, aux essais de faible puissance et aux tests de semi-conducteurs.
Huit modèles, de 10 V à 1500 V
La gamme couvre quatre plages de tension, de la très basse tension à fort courant jusqu'à 1500 V, pour s'adapter à la nature du montage sous test.
- AN5610-170(F) — 0 – 10 V, -120 A à 170 A, -1,2 kW à 1,7 kW
- AN5610-340(F) — 0 – 10 V, -240 A à 340 A, -2,4 kW à 3,4 kW
- AN5610-510(F) — 0 – 10 V, -360 A à 510 A, -3,6 kW à 5,1 kW
- AN56500-12(F) — 0 – 500 V, -12 A à 12 A, -2 kW à 2 kW
- AN56500-24(F) — 0 – 500 V, -24 A à 24 A, -4 kW à 4 kW
- AN56500-36(F) — 0 – 500 V, -36 A à 36 A, -6 kW à 6 kW
- AN561000-12(F) — 0 – 1000 V, -12 A à 12 A, -4 kW à 4 kW
- AN561500-12(F) — 0 – 1500 V, -12 A à 12 A, -6 kW à 6 kW
Les valeurs de courant et de puissance s'entendent dans les deux sens : le signe négatif correspond au mode charge, où l'appareil absorbe l'énergie et la renvoie au réseau.
Reproduire les conditions réelles d'alimentation
Le générateur de fonctions intégré compose des formes d'onde arbitraires et embarque les profils de réseau de bord automobile normalisés DIN40839, ISO-16750-2 et ISO21848.

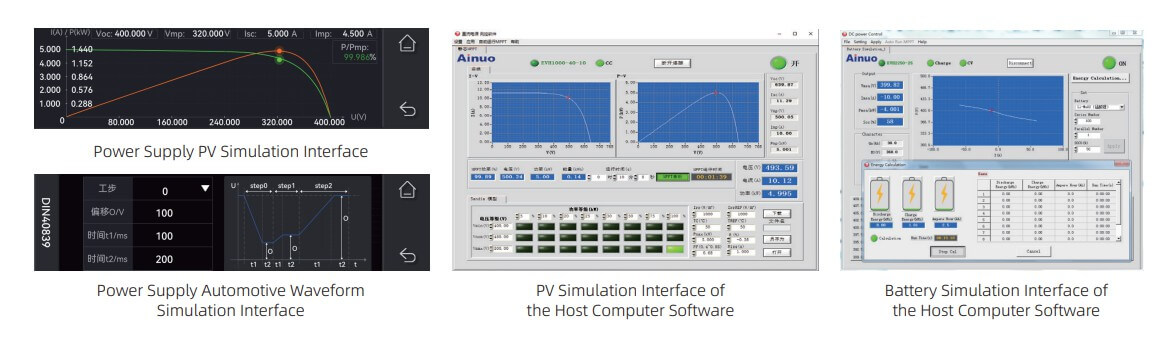

Deux modes de simulation complètent l'ensemble. La simulation photovoltaïque reproduit la courbe I-V d'un panneau sous différentes conditions d'ensoleillement et de température, avec affichage de la courbe sur l'appareil. Un mode de simulation de batterie complète l'ensemble, pilotable depuis le logiciel PC fourni.
Précision et stabilité
La mesure de tension et de courant est assurée par des capteurs internes de haute précision. Le réglage comme la relecture atteignent 0,02 % de la consigne plus 0,02 % de la pleine échelle en tension, et 0,05 % plus 0,05 % en courant, avec une résolution de 1 mV, 1 mA et 1 W.
La tension s'établit en 10 ms au plus entre 10 % et 90 %. Le temps de réponse transitoire — mesuré par le constructeur sur une variation de charge de 80 % à 30 %, ou l'inverse, jusqu'au retour de la tension dans une bande de 0,75 % de la tension maximale — ne dépasse pas 2 ms sur les modèles 10 V et 1 ms sur les autres. La dérive en température ne dépasse pas 15 ppm/°C en tension ni 30 ppm/°C en courant. Une borne de compensation rattrape la chute de tension dans les câbles de sortie, jusqu'à 5 % de la pleine échelle, ce qui compte dès que les courants deviennent importants.
Domaines d'emploi
- Essais de micro-réseaux et de micro-onduleurs
- Moteurs, calculateurs et batteries de traction automobile
- Piles à combustible et convertisseurs DC/DC associés
- Onduleurs, chargeurs embarqués (OBC), bornes de recharge et convertisseurs DC/DC bidirectionnels
- Alimentations de télécommunication et produits d'éclairage LED
- Électronique automobile et électronique aéronautique
- Essais de faible puissance, charges CC à récupération et test de semi-conducteurs
Spécifications techniques
