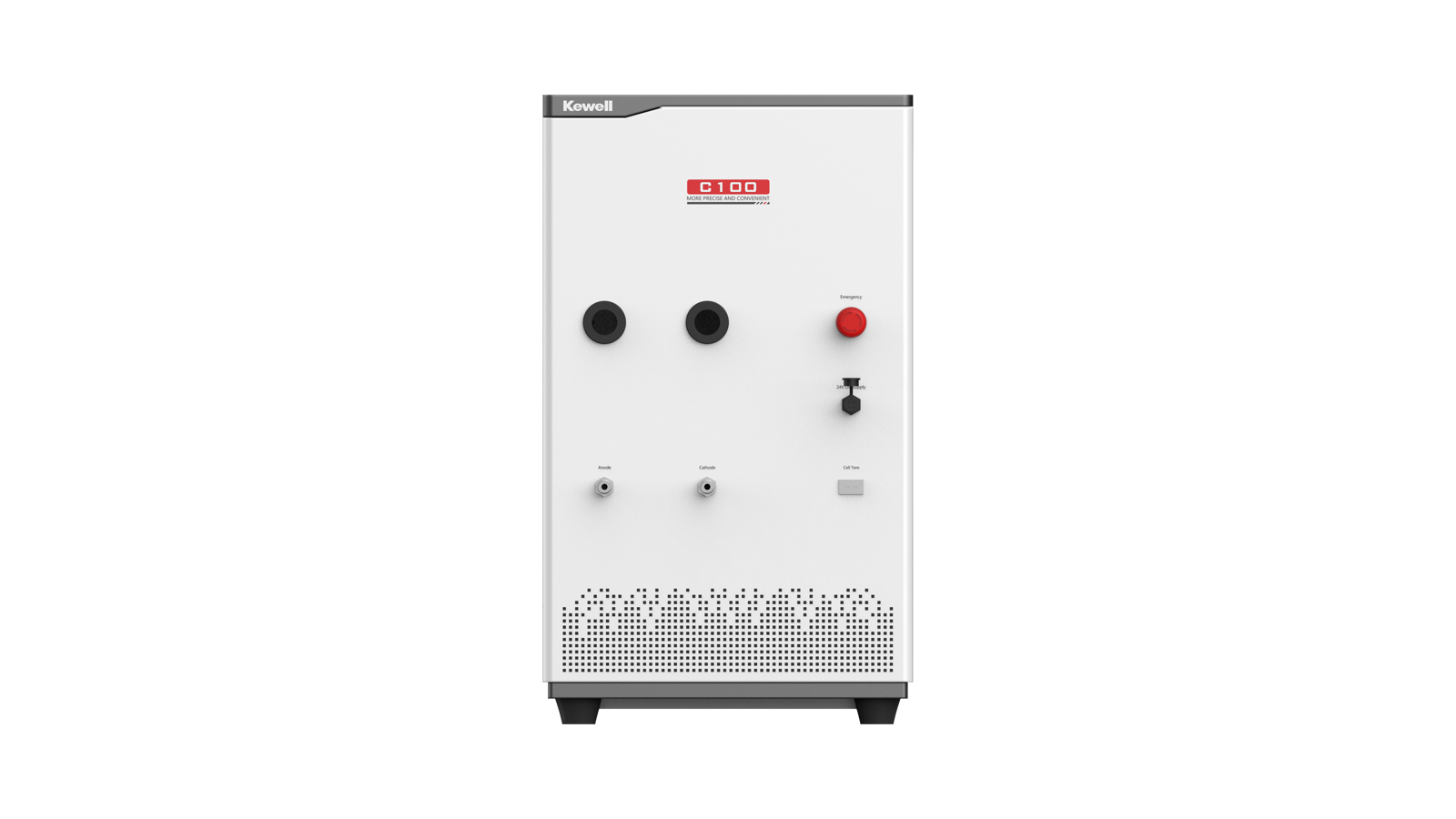

C100 – Banc de test pile à combustible (cellule unique)
Banc de test compact haute précision pour cellule unique PEM et ses composants
Le C100 est un banc de test compact (100 W max) pour cellule unique de pile à combustible PEM, destiné au développement et à la validation des membranes, catalyseurs, couches de diffusion et plaques bipolaires. Il combine régulation de gaz haute précision, charge électronique (quadrants I et IV) et logiciel dédié pour les tests de performance, de sensibilité, de durabilité et les tests électrochimiques (EIS/CV/LSV en option).
Fonctionnalités clés
Cellule unique PEM
Caractérisation de membranes, catalyseurs, couches de diffusion et plaques bipolaires jusqu'à 100 W.
Régulation de gaz haute précision
Débit ±(0,8 % lecture + 0,2 % F.S.), point de rosée ±1 °C, contre-pression ±2 kPa.
Charge électronique (quadrants I et IV)
Fonctionne en quadrants I et IV, jusqu'à -2,5 V à 120 A pour les tests d'inversion de polarité.
Tests multiples
Sensibilité, courbe de polarisation et de puissance, durabilité, tolérance à l'inversion de polarité.
Test électrochimique en option
EIS, CV et LSV, avec protocole de communication ouvert vers une station électrochimique tierce.
Fixtures interchangeables
Supports de cellule 5 cm² et 25 cm² (graphite, serpentin mono-canal, collecteurs plaqués or).
Logiciel dédié
8 enregistreurs de données simultanés, graphiques multi-axes, scripts personnalisables, 3 niveaux de droits.
Fonctionnement autonome
Exploitation en continu sur 24 h avec protections matérielles et logicielles.
Présentation du produit
Le C100 est une plateforme de test de paillasse (385 × 555 × 615 mm) dédiée à la caractérisation de cellules unitaires PEM et de leurs composants. Il intègre régulation de gaz, chauffage, humidification, contre-pression, charge électronique et interface tactile.
Caractéristiques techniques
La puissance applicable va de 5 à 100 W. La charge électronique couvre -2,5 à 12,5 V, 0 à 120 A et 600 W (modes CV/CC/CP). Le contrôle des gaz assure débit, point de rosée (RT+5 à 90 °C) et contre-pression jusqu'à 300 kPa.g, avec régulation de température à ±1 °C. Composants de marques internationales (Alicat, FITOK, Wika, Equilibar…).
Applications
R&D matériaux (membranes, catalyseurs, liants), criblage de formulations, validation de plaques bipolaires, tests de durabilité et d'empoisonnement catalytique, tests électrochimiques (I-V, CV, LSV, EIS en option).
