OXYGEN-NET
Combinez plusieurs systèmes d'acquisition DEWETRON en un seul instrument de mesure virtuel synchronisé
OXYGEN-NET est une option logicielle d'OXYGEN qui permet de combiner plusieurs châssis d'acquisition DEWE2/3 en un seul instrument de mesure virtuel, avec une synchronisation temporelle absolue (PTP/gPTP, GPS, IRIG, PPS) ou via le bus TRION-SYNC-BUS. La configuration et le pilotage de tous les nœuds de mesure se font depuis un client maître central, qui peut aussi collecter l'ensemble des voies dans un fichier de données unique, avec des débits d'enregistrement jusqu'à 1 Go/s. En cas de coupure réseau, chaque nœud enregistre localement et fusionne ses données après la mesure, sans perte. OXYGEN-NET permet ainsi de créer des systèmes distribués géographiquement et à très grand nombre de voies (plus de 1000 voies), avec plusieurs clients maîtres (Multi-Master Mode) et une redondance réseau (Redundant Master Mode).
Fonctionnalités clés
Configuration à distance
Tous les nœuds de mesure se configurent à distance depuis un client maître central, qui gère aussi la collecte des données, la synchronisation et le paramétrage des nœuds.
Transfert de données continu
Les données de toutes les voies et de tous les nœuds de mesure sont transférées en continu vers le client maître, la bande passante Ethernet étant le seul facteur limitant.
Fichier de données global unique
Le client maître collecte et stocke les données de toutes les voies dans un seul fichier synchronisé, avec des débits d'enregistrement jusqu'à 1 Go/s.
Stockage de données redondant
Chaque nœud enregistre aussi localement pendant la mesure ; en cas de problème réseau, les fichiers locaux sont fusionnés avec le fichier global après la mesure, sans perte de données.
Options de synchronisation variées
TRION-SYNC-BUS sans matériel tiers, PTP/gPTP et IRIG pour une intégration en environnement de laboratoire, ou GPS pour synchroniser des systèmes très éloignés géographiquement.
Systèmes à grand nombre de voies
OXYGEN-NET prend en charge un nombre de voies virtuellement illimité, avec des systèmes dépassant 1000 voies, la bande passante réseau étant la seule limite.
Un instrument de mesure virtuel, même sur plusieurs sites

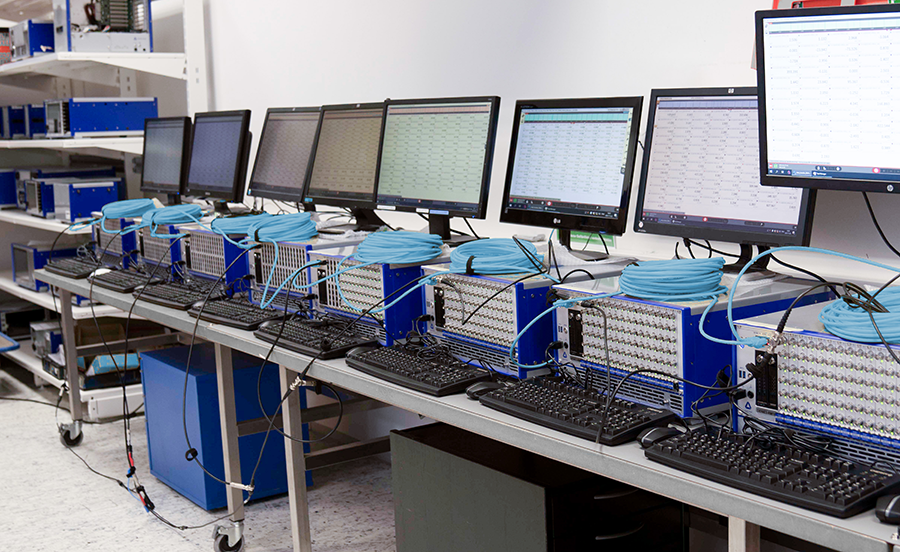

OXYGEN-NET est une option logicielle du logiciel de mesure OXYGEN, conçue pour intégrer de façon transparente plusieurs châssis d'acquisition DEWE2/3 en un système unifié. La connexion des appareils via Ethernet permet de créer des installations distribuées localement et à grand nombre de voies. De nombreuses applications nécessitent en effet plusieurs appareils de mesure, parfois sur des sites différents : une connexion réseau fiable suffit alors pour rassembler tous les nœuds disponibles et les piloter depuis l'appareil principal, comme un seul instrument de mesure virtuel.
Des options de synchronisation adaptées à chaque application
Chaque mesure OXYGEN-NET fonctionne avec une synchronisation temporelle absolue, ainsi qu'avec le bus TRION-SYNC-BUS. Plusieurs solutions de synchronisation sont proposées selon le contexte : le TRION-SYNC-BUS pour synchroniser les systèmes sans recourir à des appareils tiers, PTP (IEEE 1588)/gPTP et IRIG pour une intégration dans un environnement de laboratoire, ou le GPS pour synchroniser des systèmes largement dispersés géographiquement ou d'autres équipements basés sur le GPS ; le signal PPS complète ces options pour la synchronisation absolue.
Multi-Master Mode et Redundant Master Mode
OXYGEN-NET prend en charge plusieurs clients maîtres au sein d'un même système (Multi-Master Mode) : les nœuds de mesure peuvent être configurés depuis différents emplacements, et chaque client maître peut enregistrer des données de façon indépendante, avec des conditions d'enregistrement différentes. En Redundant Master Mode, les nœuds de mesure distribuent leurs données à plusieurs clients maîtres simultanément, sur un réseau unique ou sur un second réseau redondant : si un client maître ou un réseau tombe en panne, les autres clients poursuivent l'enregistrement, sans perte de données.
Applications typiques
OXYGEN-NET s'adresse en particulier aux essais en soufflerie, aux mesures distribuées dans les parcs éoliens, aux essais de moteurs de propulsion et à l'analyse de puissance sur des chaînes de traction complexes, ainsi qu'aux essais de vibration (shaker testing), à l'analyse dynamique de structures et aux essais sismiques. La répartition des calculs et de l'analyse de signal directement sur les nœuds de mesure permet par ailleurs de distribuer la charge CPU et l'utilisation mémoire, réduisant la sollicitation du système maître.
