STP series - Jauges de contrainte à fil
Jauges de contrainte à fil pour mesures dynamiques jusqu’à 1150°C
La série STP est une gamme de jauges de contrainte à fil conçues pour les mesures dynamiques à très haute température. Elle utilise une grille sensible en platine-tungstène et convient aux montages avec ciment céramique ou projection de flamme d’alumine.
Fonctionnalités clés
Mesure dynamique
Conçue pour des applications de mesure dynamiques.
Très haute température
Température de service maximale jusqu’à 1150°C (+2102°F).
Grille sensible en platine-tungstène
Matériau de grille adapté aux environnements thermiques sévères.
Résistance nominale de 120 Ω
Valeur de résistance indiquée dans les caractéristiques produit.
Facteur de jauge moyen de 3,5 à 20°C
Performance de sensibilité spécifiée à température ambiante.
Méthodes de collage adaptées aux hautes températures
Compatible avec ciment céramique ou projection de flamme d’alumine.
Visualisation
Vidéo produit STP series
Présentation du produit
La série STP regroupe des jauges de contrainte à fil destinées aux mesures dynamiques. Leur conception avec une grille sensible en platine-tungstène les rend adaptées aux environnements à haute température.
Caractéristiques techniques
Les caractéristiques annoncées incluent une résistance de 120 Ω, un facteur de jauge moyen de 3,5 à 20°C, une longueur de base de 1,6 à 5,5 mm et une température maximale de fonctionnement de 1150°C. Le fil de sortie peut être ruban ou rond, avec une longueur de 50 à 300 mm.
Applications
Ces jauges sont conçues pour des applications de mesure dynamique lorsque des températures élevées imposent l’emploi de matériaux résistants comme le platine-tungstène et des méthodes de collage adaptées.
Installation

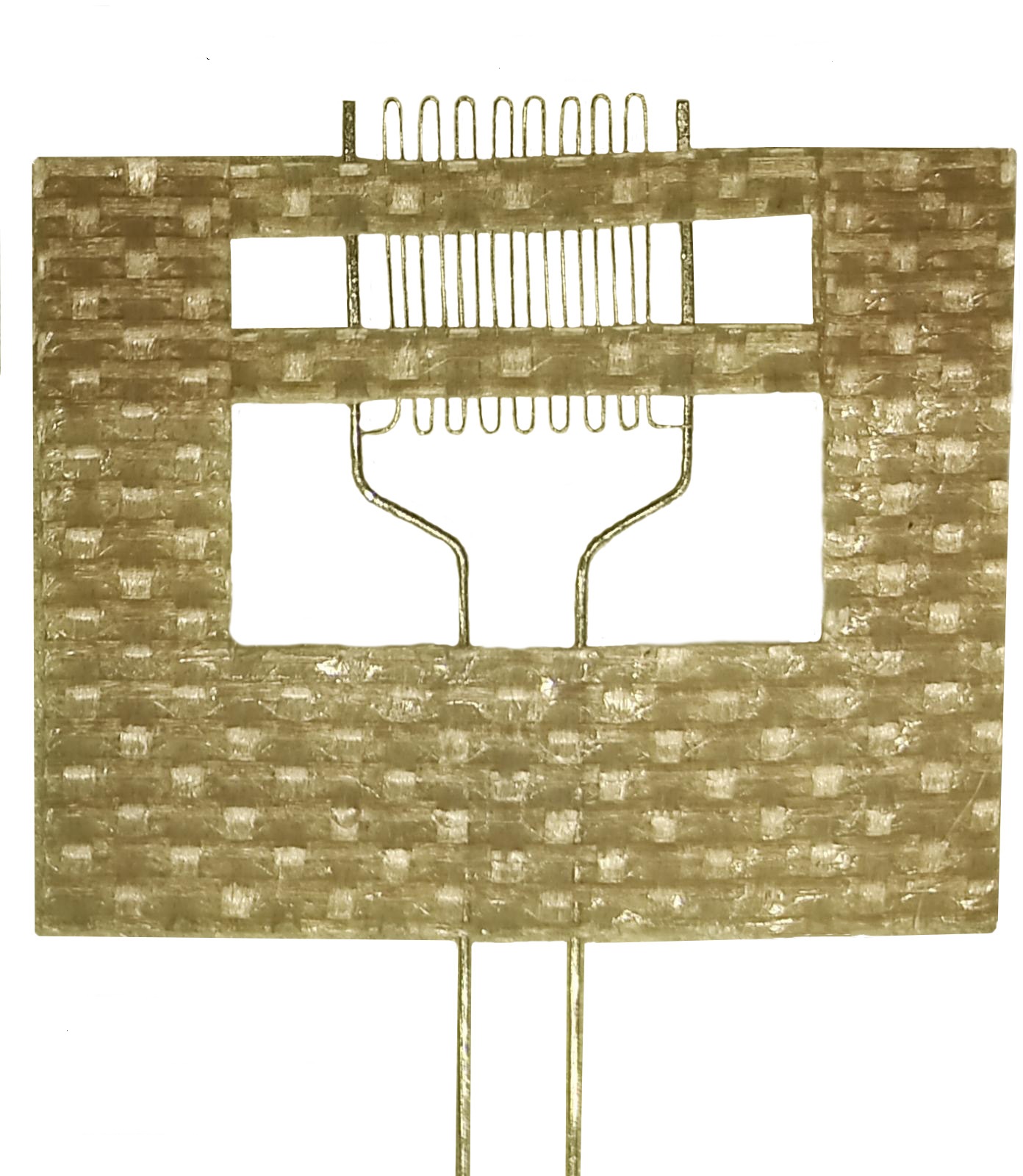

Le produit peut être mis en œuvre avec un ciment céramique ou par projection de flamme d’alumine. Le support temporaire est en PTFE renforcé de fibre de verre.
