TFGD-4001 - Dispositif d’étalonnage à diapason
Étalonnage direct des jauges de contrainte sur bancs d’essai
Le TFGD-4001 est conçu pour l’étalonnage des voies de mesure de jauges de contrainte utilisées pour les essais de turboréacteurs et de turbines à gaz. Il permet une calibration directement sur l’objet testé ainsi que la vérification du bon fonctionnement et de la justesse d’étalonnages réalisés par d’autres méthodes.
Fonctionnalités clés
Étalonnage des voies de mesure de jauges de contrainte
Conçu pour la calibration des canaux de mesure utilisant des jauges de contrainte.
Utilisation directe sur l’objet testé
Permet un étalonnage directement sur le système ou l’équipement en essai.
Adapté aux essais de turboréacteurs
Destiné aux applications de test sur moteurs à réaction.
Compatible avec les turbines à gaz
Utilisable dans les procédures d’essai et de vérification de turbines à gaz.
Convient aux essais dynamiques sur banc
Peut être utilisé lors de différents types d’essais dynamiques sur banc.
Vérification d’étalonnages antérieurs
Permet de contrôler la justesse d’étalonnages réalisés précédemment par d’autres méthodes, par exemple le calcul.
Visualisation
Vidéo produit TFGD-4001

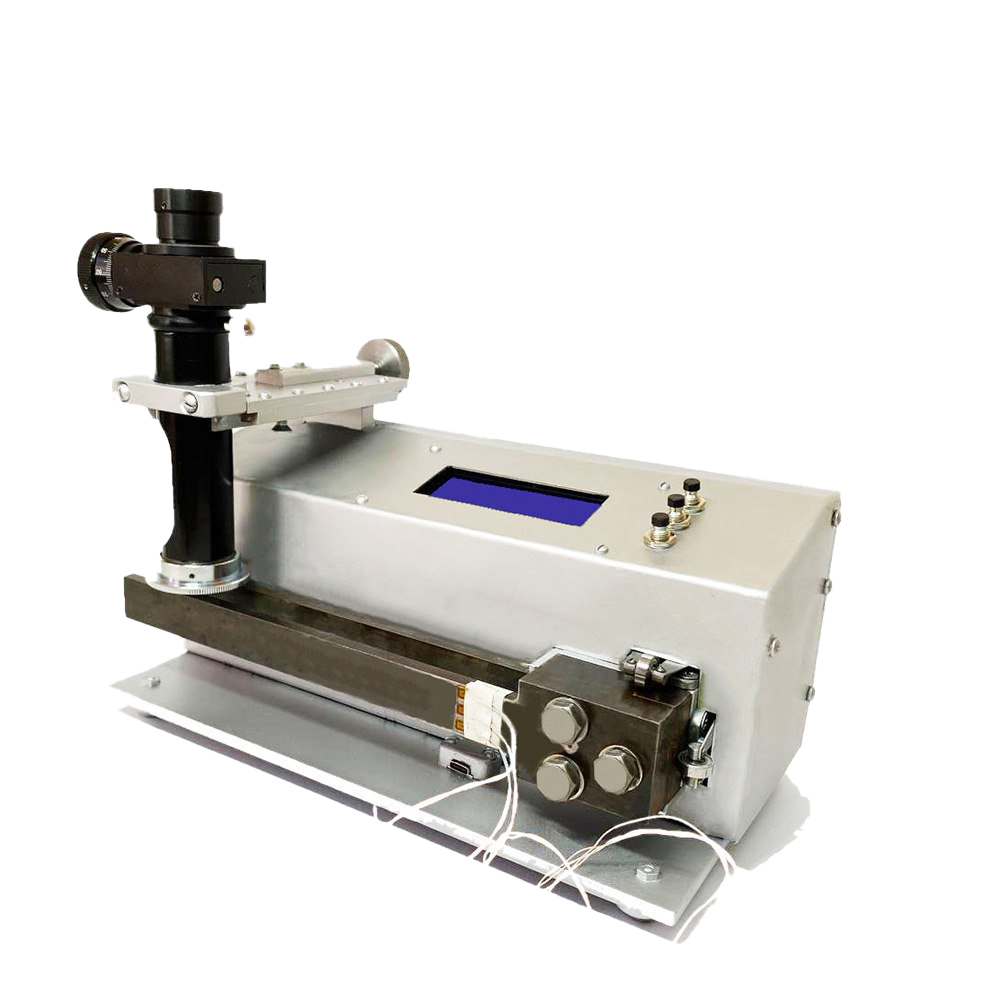

Présentation du produit
Le TFGD-4001 est un dispositif d’étalonnage à diapason conçu pour l’étalonnage des voies de mesure de jauges de contrainte. Il est destiné aux essais de turboréacteurs et de turbines à gaz, avec une utilisation possible directement sur l’objet testé.
Caractéristiques techniques
Les paramètres techniques indiqués comprennent une contrainte maximale du support de diapason de 20 kg/mm², une précision de déformation mesurée de ±10 mil. ppm, une alimentation de 230 V AC, une protection électrique de classe 1, une consommation maximale de 40 W et une température de fonctionnement de +18 à +35 °C.
Applications
L’équipement est utilisé pour les essais de moteurs à réaction et de turbines à gaz, pendant les essais dynamiques sur banc, ainsi que pour vérifier le bon fonctionnement et la justesse des étalonnages de jauges de contrainte effectués par d’autres méthodes.
Installation et utilisation
Le TFGD-4001 est prévu pour intervenir directement sur l’objet d’essai afin de contrôler les voies de mesure et de vérifier les résultats d’étalonnage précédemment obtenus. Son alimentation est de 230 V AC avec une consommation maximale de 40 W.
