Mesure du courant de consommateurs individuels et de circuits individuels au niveau du boîtier à fusibles.
Produits

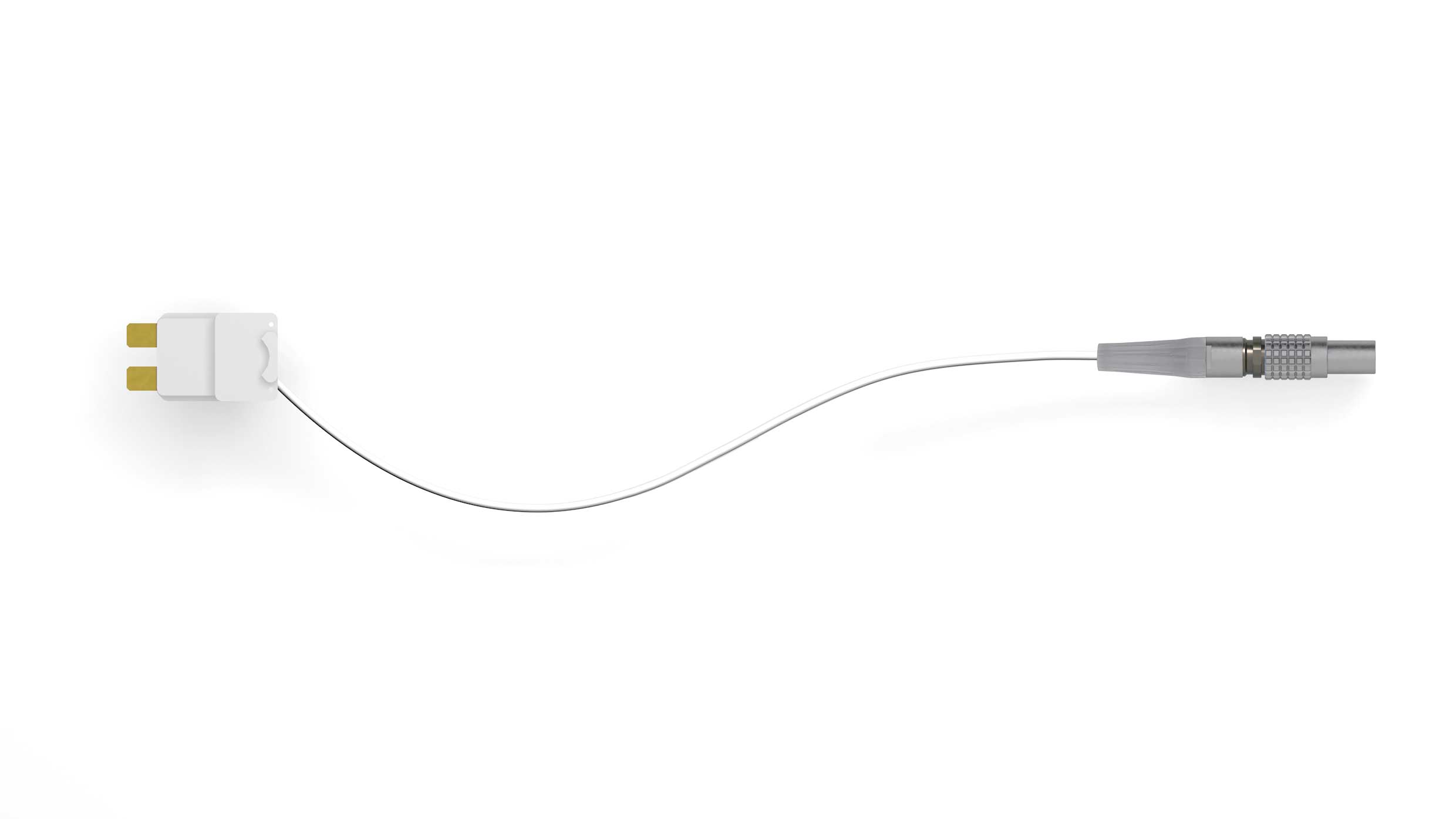

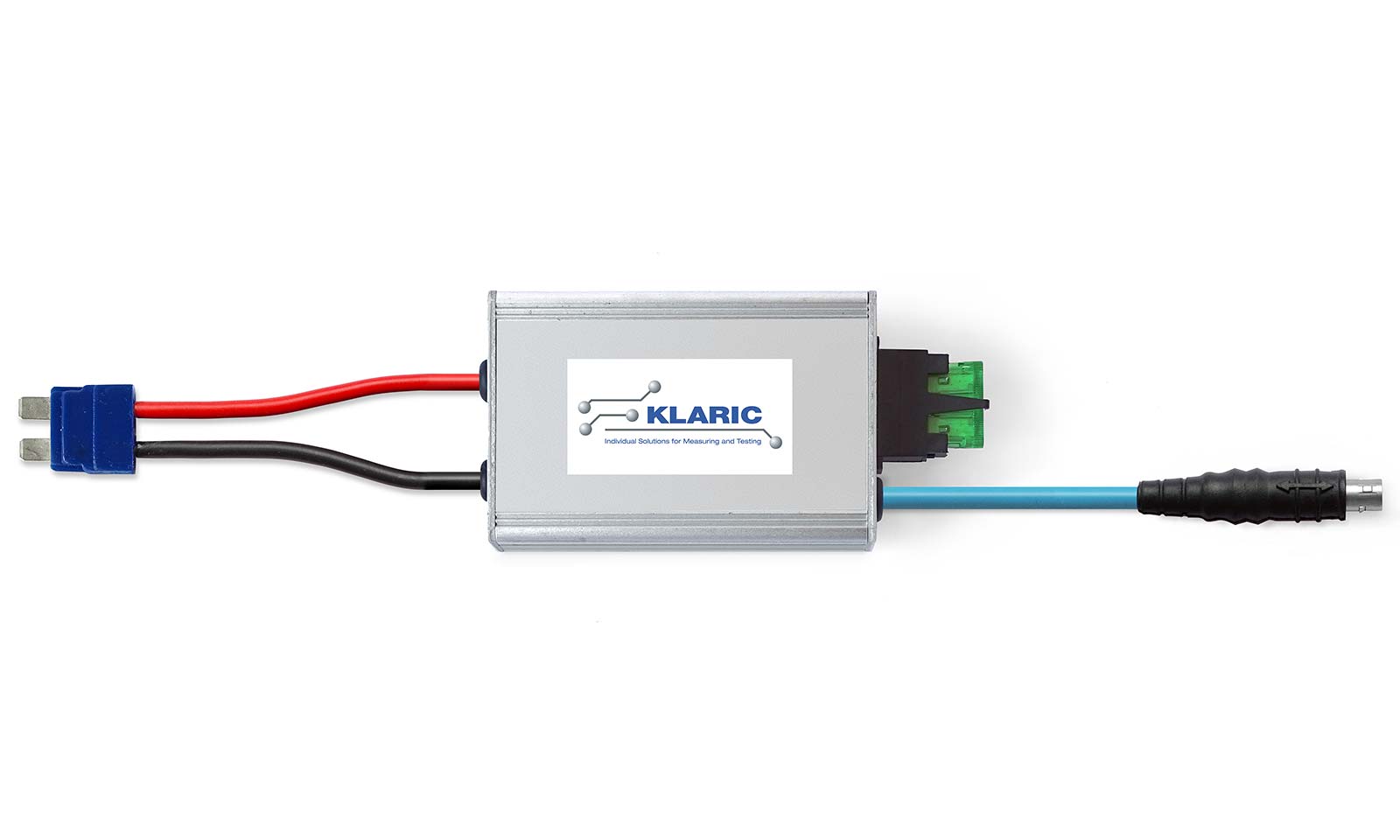

- FK2/ATO FUSE PROBE
- MULTI-8 (anciennement KLARI-FUSE 3)
Réalisation de la mesure

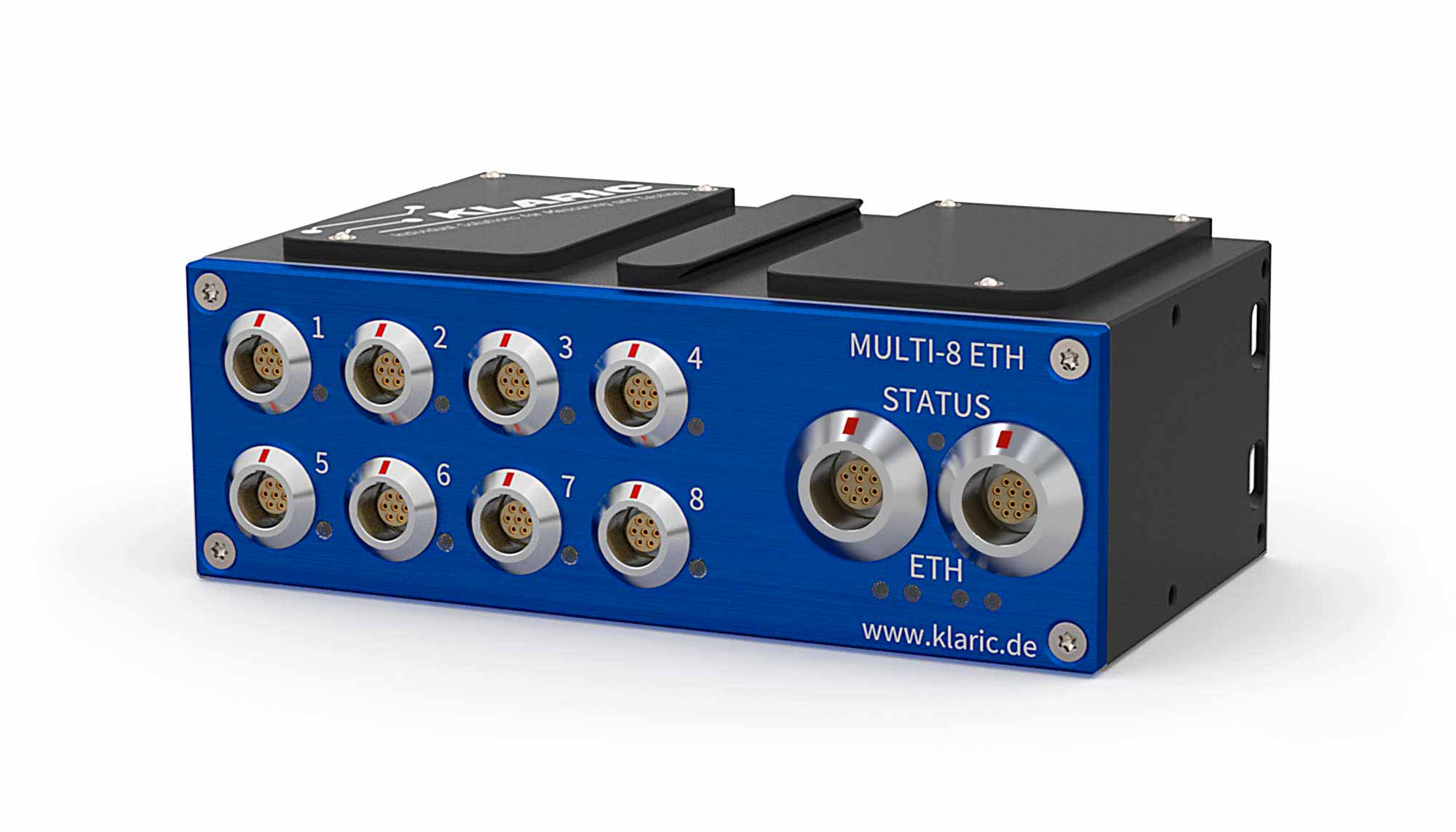

Pour l’analyse de consommateurs individuels ou de circuits dans le véhicule d’essai, les constructeurs automobiles, les prestataires de développement et les équipementiers utilisent souvent des modules de mesure MULTI-8, un millivoltmètre avec 8 entrées parallèles et indépendantes. Différentes sondes pour les mesures de courant, de tension et de température peuvent être raccordées à toutes les entrées. Ces sondes sont automatiquement reconnues par le module de mesure. Afin d’obtenir la meilleure précision possible lors du calcul de la valeur mesurée, la valeur d’étalonnage de chaque exemplaire est transmise au module de mesure et utilisée pour le calcul. Les données de mesure sont transmises via CAN et/ou Ethernet, avec une sortie maximale de 8 kHz par voie. Un large éventail d’options de configuration permet, par exemple, de réduire le volume de données grâce à différents modes de fonctionnement et au moyennage des valeurs mesurées.

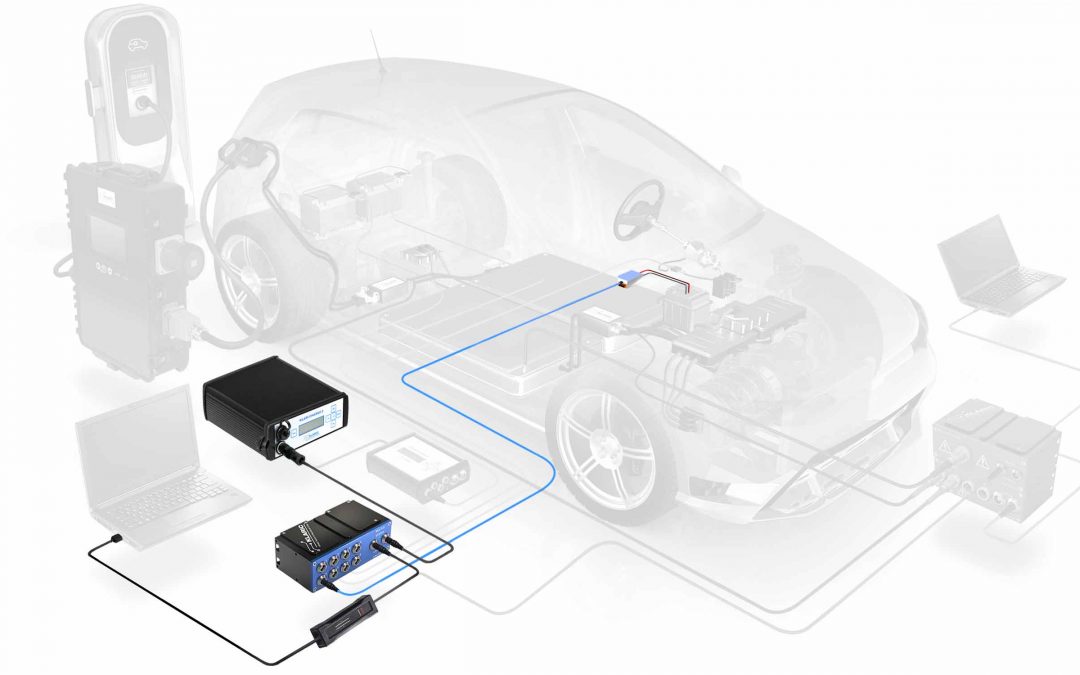

Ces modules sont de préférence installés dans l’habitacle du véhicule et, par exemple, insérés directement dans un circuit via le boîtier à fusibles du véhicule – voir figure 1.
Afin de protéger le véhicule d’essai, extrêmement coûteux, contre d’éventuels courts-circuits, les circuits de mesure sont protégés par le fusible d’origine du véhicule. L’intégration du shunt de mesure dans un boîtier séparé garantit que les valeurs mesurées ne sont pas faussées par des effets thermiques. Cette technique de mesure est également utilisée pour des mesures sur des véhicules de laboratoire, dans lesquels l’ensemble du système électrique/électronique est reproduit à l’aide des faisceaux de câbles d’origine dans une structure dite de banc.
Évaluation
En plus des valeurs mesurées de courant et de tension, de nombreuses autres données de mesure sont souvent enregistrées, puis évaluées à l’aide de logiciels courants d’analyse de données de mesure. La transmission des valeurs mesurées avec leur propre horodatage, indépendant du bus CAN, permet une affectation temporelle précise et leur corrélation avec d’autres données de mesure.
Grâce à cette technologie de mesure haute résolution, qui permet une mesure précise des grandeurs électriques sur une très large plage, il est possible d’identifier même les plus petits consommateurs d’énergie. Avec jusqu’à 180 calculateurs dans un véhicule haut de gamme, cela ouvre un potentiel d’optimisation considérable.
