Configuration

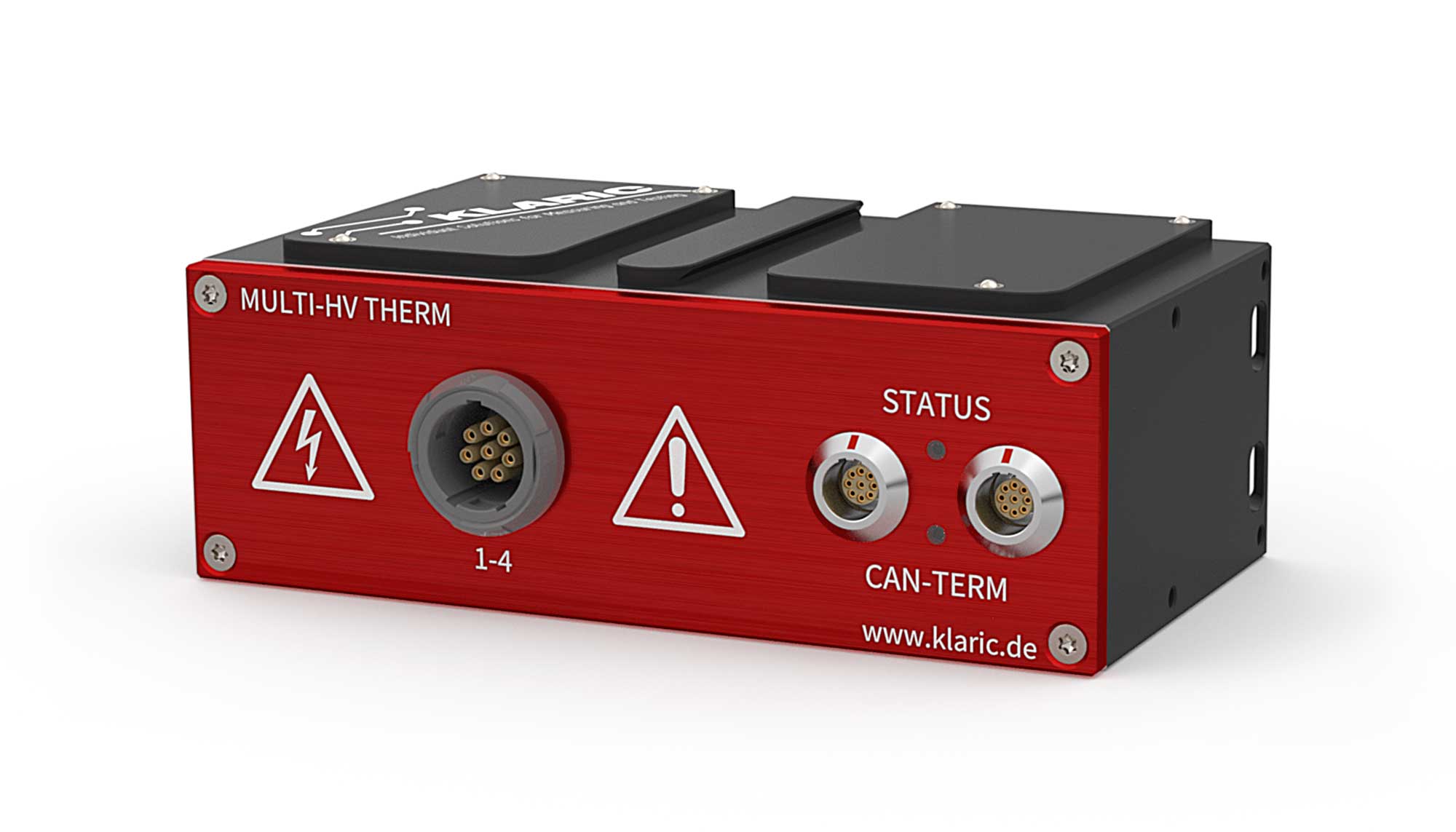

- MULTI-HV THERM

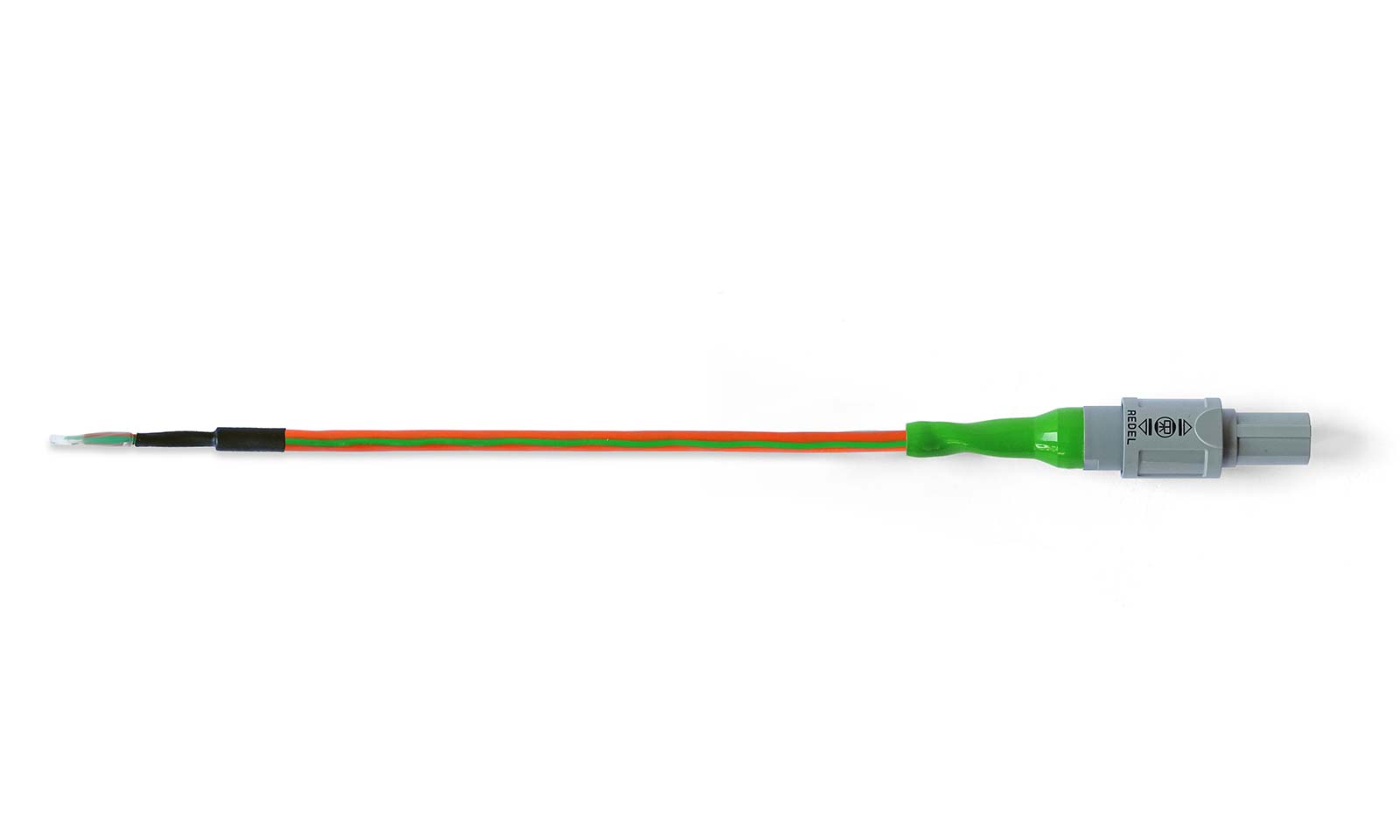

- HV-T-PROBE 1000V
Réalisation de la mesure

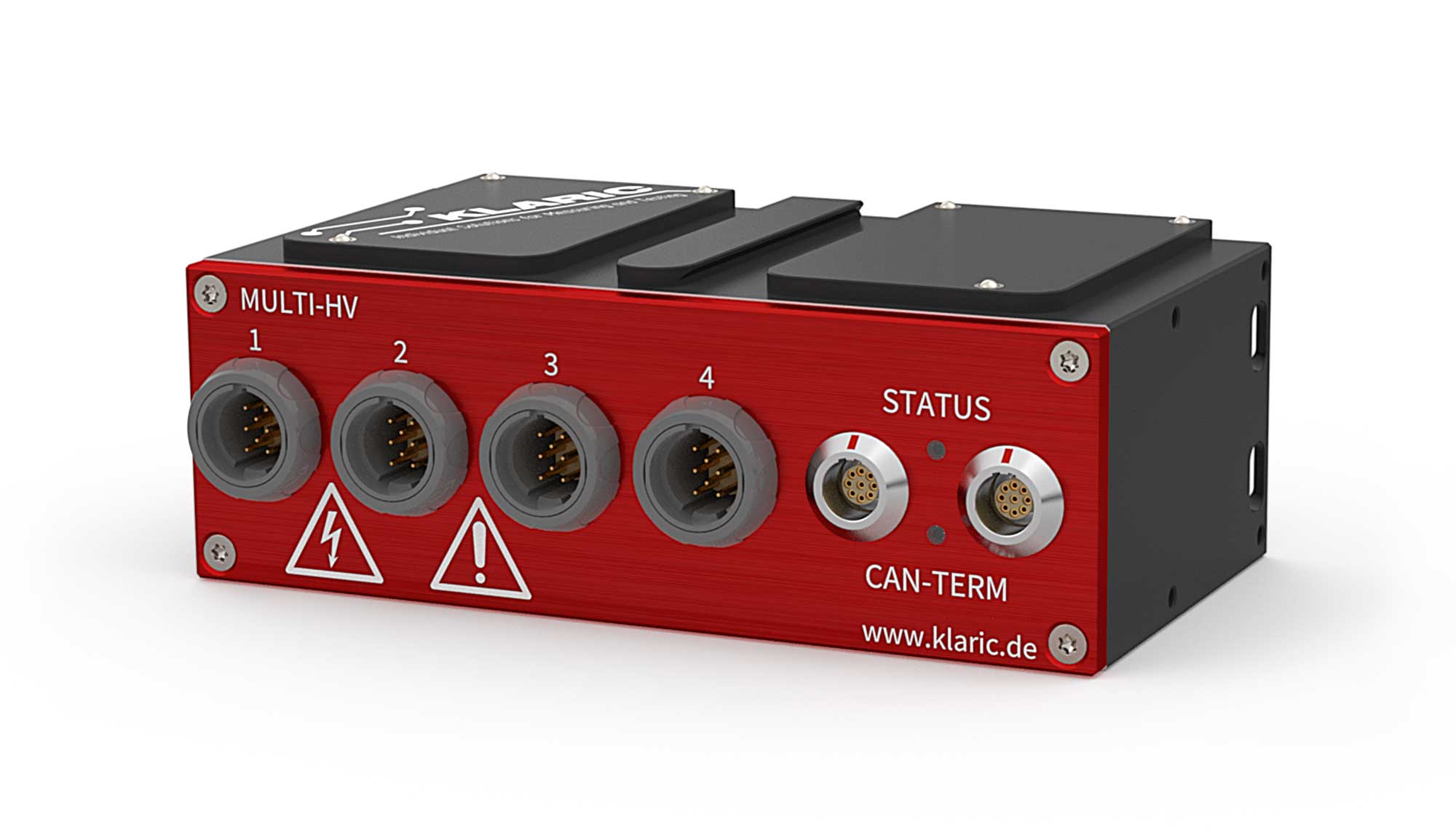

La chaîne de mesure se compose d’un capteur de température de type K et d’un module de mesure KLARIC. Le module de mesure spécialement conçu pour les mesures de température, MULTI-HV THERM, ainsi que le module de mesure universel MULTI-HV UIT peuvent être utilisés ici. Le système de capteurs se compose d’un élément de température de type K qui, comme toutes les KLARIC-PROBES, est doté d’une reconnaissance automatique du capteur. La HV-T-PROBE est conçue pour une utilisation sur des composants haute tension et est isolée jusqu’à 1000 V. Le capteur peut être appliqué sur la surface de composants HV ou installé dans des batteries HV.

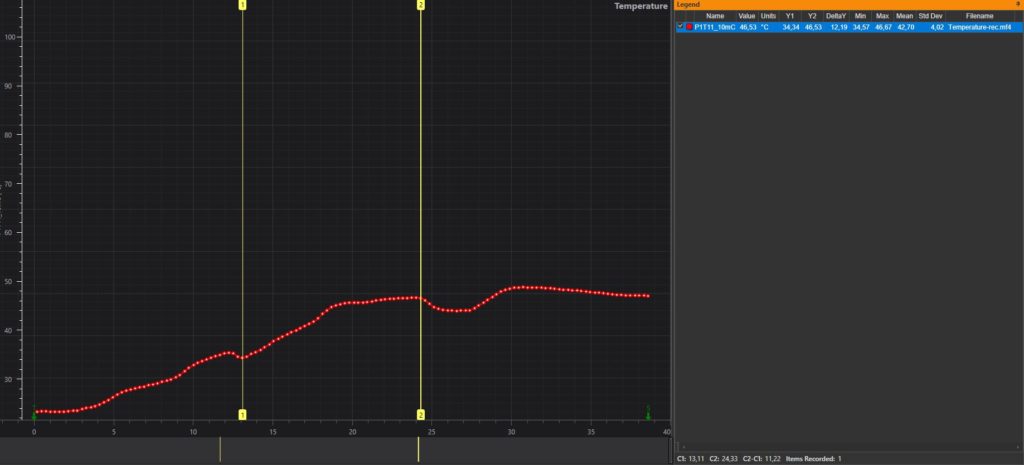

Évaluation de la mesure
Le module de mesure est équipé d’une sortie de données CAN ou Ethernet. La mesure peut ainsi communiquer avec un logger ou une interface à l’aide d’un fichier DBC ou A2L. Jusqu’à 16 températures par module de mesure peuvent être enregistrées simultanément avec un seul module de mesure.
