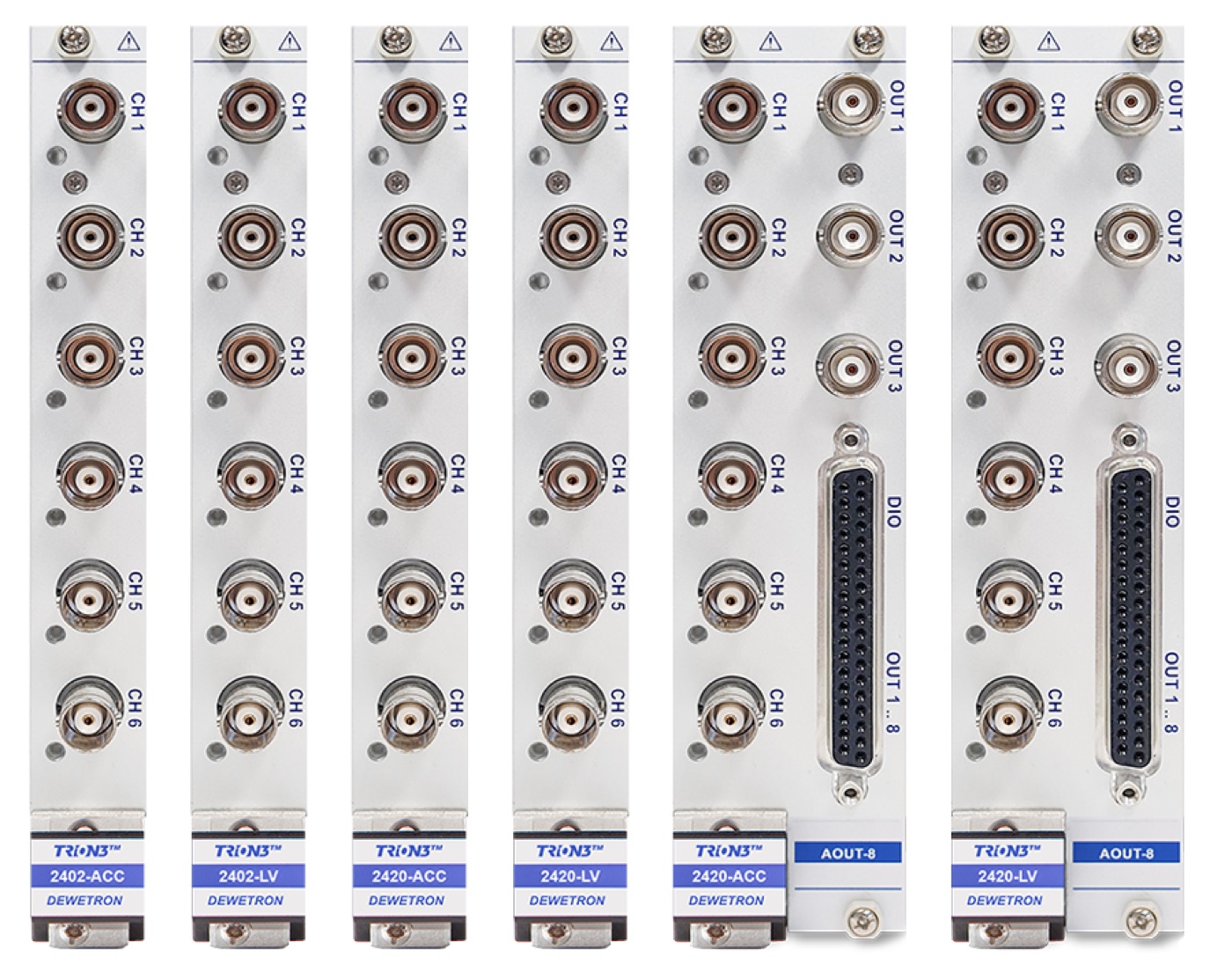

Modules ACC & LV TRION3
Modules d'entrée isolés 6 voies pour capteurs IEPE® et signaux basse tension, jusqu'à 2 MS/s et 24 bits par voie
Les modules TRION3-24xx-ACC et TRION3-24xx-LV de DEWETRON conditionnent et numérisent en 24 bits les signaux de capteurs IEPE® (accélération, vibration) ou de basse tension, sur 6 voies isolées par connecteur BNC. Enfichables dans tout châssis DEWE3, ils sont identifiés automatiquement et échantillonnent chaque voie jusqu'à 200 kS/s (séries -2402) ou 2 MS/s (séries -2420), avec une bande passante analogique de 1 MHz et un filtrage anti-repliement avancé. Les variantes -AOUT ajoutent 8 sorties analogiques isolées pour la génération de signaux ou le monitoring.
Fonctionnalités clés
6 voies isolées, échantillonnage jusqu'à 2 MS/s
Chaque voie dispose de son propre CAN 24 bits pour un échantillonnage simultané et synchrone. Les séries TRION3-2402-ACC/LV échantillonnent jusqu'à 200 kS/s par voie, les séries TRION3-2420-ACC/LV jusqu'à 2 MS/s par voie.
Entrées IEPE® (ACC) ou tension basse (LV) au choix
Les modules ACC couvrent les capteurs IEPE® (±100 mV à ±10 V programmable, excitation 2 à 20 mA), les modules LV la mesure de tension pure (±2 mV à ±100 V programmable).
Isolation complète voie-à-voie et voie-châssis
Isolation ±1500 VPEAK entre chaque voie et par rapport au châssis, avec protection en surtension ±300 VDC, pour éliminer les boucles de masse et réduire le bruit.
Filtrage anti-repliement avancé
Filtre numérique de type Sigma-Delta 4 fois plus raide qu'un filtre classique, complété par un filtre passe-bas programmable Bessel ou Butterworth jusqu'au 10e ordre avec compensation automatique du délai.
Détection de l'état du capteur
Une LED en face avant signale en mode IEPE® si le capteur est détecté, en défaut, en court-circuit ou en surcharge ; ces informations sont également remontées dans le logiciel OXYGEN.
Variante -AOUT : 8 sorties analogiques isolées
Les modules TRION3-2420-ACC/LV-AOUT ajoutent 8 voies de sortie isolées et indépendantes (±10 V ou ±30 mA), pilotables en générateur de fonctions ou en sortie de calcul mathématique, en plus des 6 voies d'entrée.

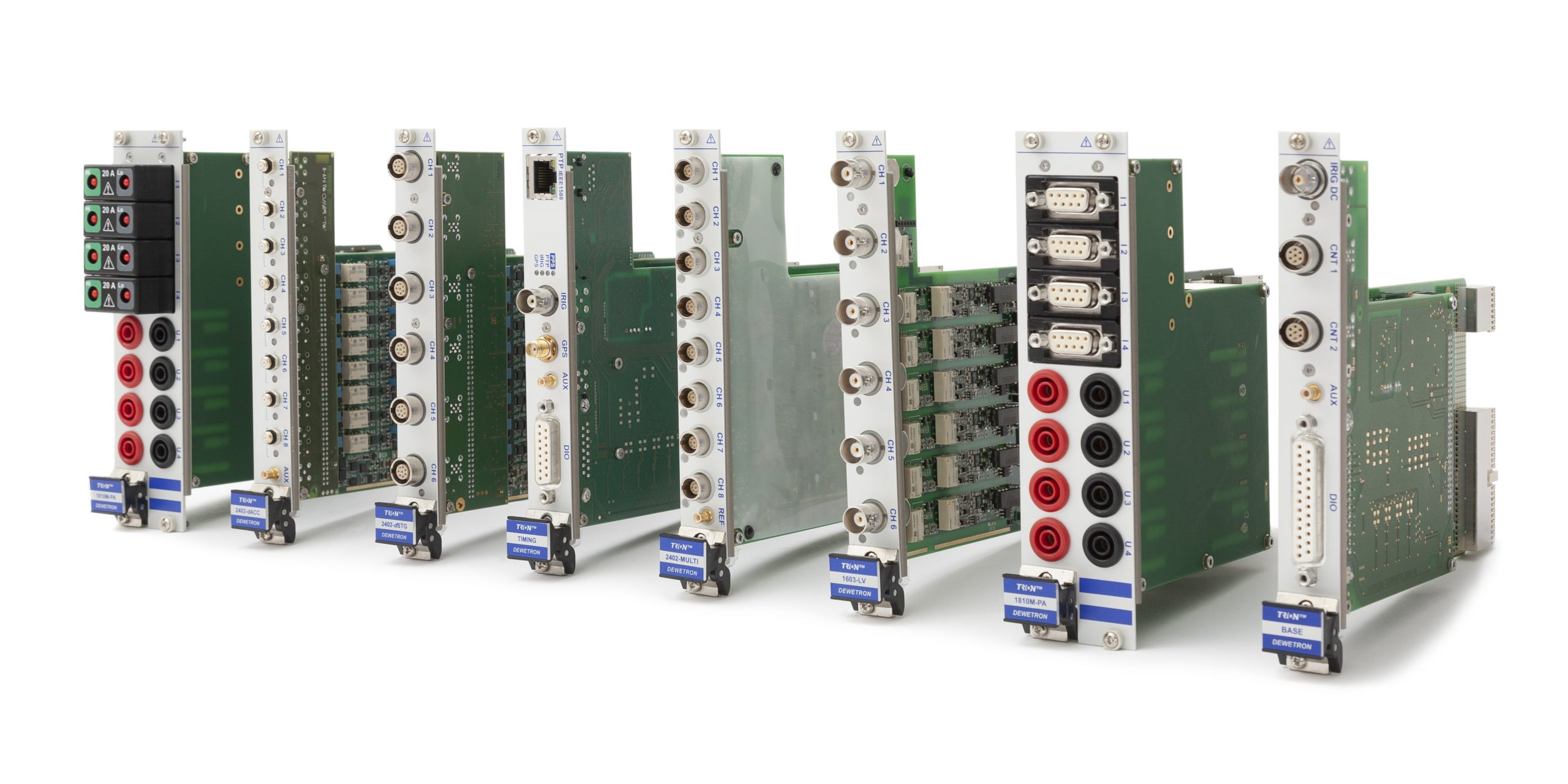

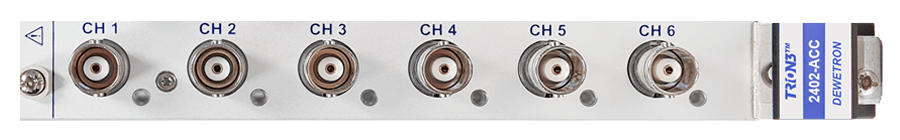

ACC ou LV : quel module choisir ?
La famille TRION3-24xx-ACC/LV se décline en deux familles d'entrée partageant la même architecture d'isolation et d'échantillonnage. Les modules -ACC (TRION3-2402-ACC, TRION3-2420-ACC) acceptent les capteurs IEPE® (accéléromètres, capteurs de vibration) avec une excitation de 2 à 20 mA. Les modules -LV (TRION3-2402-LV, TRION3-2420-LV) mesurent la tension pure, sans excitation IEPE®. Les séries -2402 échantillonnent jusqu'à 200 kS/s par voie, les séries -2420 jusqu'à 2 MS/s par voie ; les deux offrent 6 voies isolées, un CAN 24 bits par voie et un connecteur BNC.
Filtrage et intégrité du signal
Pour garantir des données exemptes de repliement de spectre, chaque voie combine un filtre analogique anti-repliement (100 kHz, 333 kHz ou 1 MHz) et un filtre numérique avancé de type Sigma-Delta, quatre fois plus raide qu'un filtre classique : sa bande passante s'arrête à 0,4 fois la fréquence d'échantillonnage pour atteindre 90 dB d'atténuation à la fréquence de Nyquist. Un filtre passe-bas programmable (1 Hz à 600 kHz, caractéristique Bessel ou Butterworth, ordre 2 à 10) avec compensation automatique du délai complète la chaîne. Résultat : une distorsion harmonique typique de -109 dB à 1 kHz (gamme 100 mV) et une dynamique typique de 160 dB en gamme 10 V.

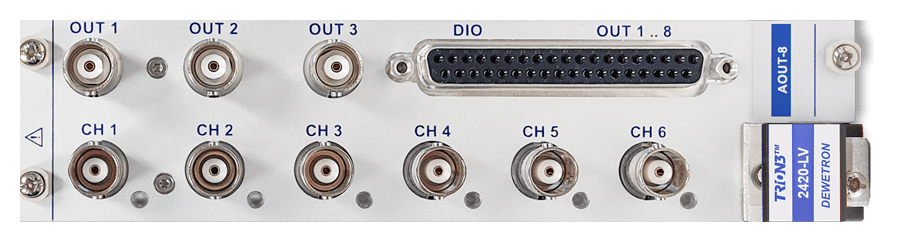

Variante -AOUT : entrées et sorties isolées
Les modules TRION3-2420-ACC-AOUT et TRION3-2420-LV-AOUT conservent les 6 voies d'entrée isolées de la série 2420 et ajoutent 8 voies de sortie analogique isolées, indépendantes et programmables (±10 V ou ±30 mA), au format générateur de fonctions (sinus, carré, triangle, forme personnalisée, 0,001 Hz à 1 MHz), sortie de flux (jusqu'à 16 384 échantillons par forme) ou sortie de calcul (A+B, A-B, A*B). Le CNA de sortie fonctionne en mode haute vitesse (16 bits, 2,5 MS/s) ou haute résolution (32 bits, 500 kS/s). Le raccordement se fait par connecteur D-SUB-37 pour les 8 sorties analogiques (AO1 à AO8) et 3 connecteurs BNC additionnels (CH1 à CH3).

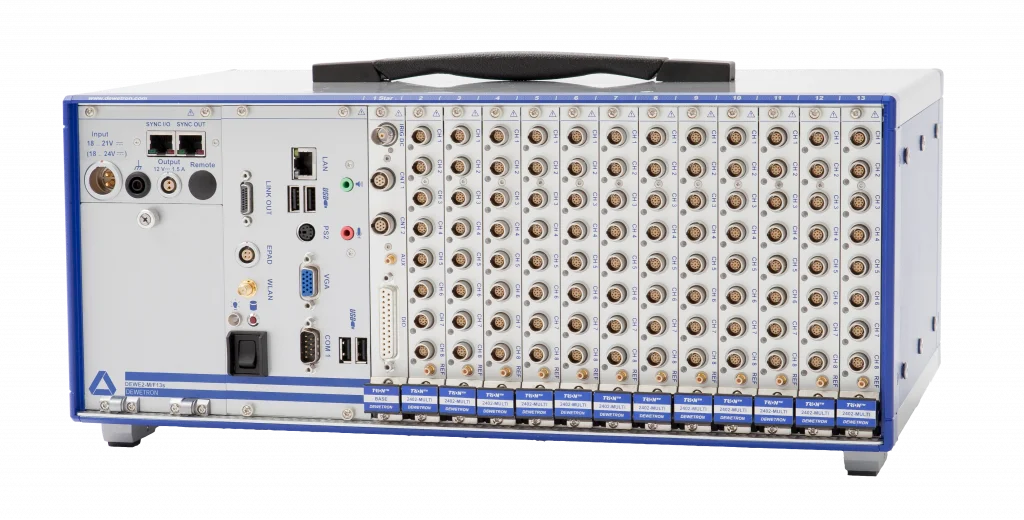

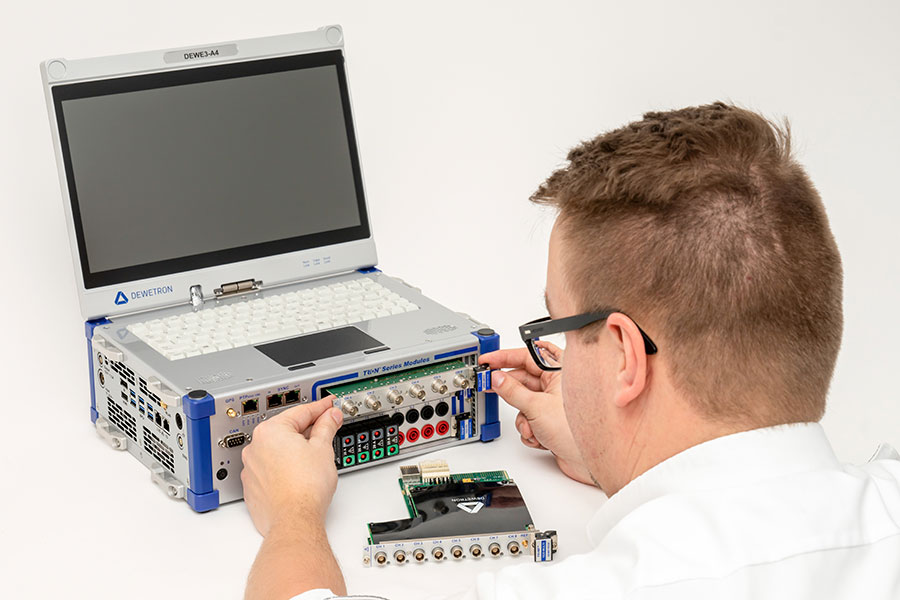

Compatibilité et mise en œuvre
Les modules TRION3-24xx-ACC/LV s'enfichent dans tout châssis DEWE3 (les châssis DEWE2 ne supportent que les modules TRION, pas TRION3) et sont identifiés automatiquement par le système, sans configuration manuelle. La première voie peut également être utilisée en entrée compteur (comptage d'événements, fréquence, largeur d'impulsion, base de temps 100 MHz), avec un niveau de déclenchement fixé à 70 % de la gamme.
