STF Series - Jauges de contrainte à fil haute température
Jauges à fil pour mesures statiques et dynamiques jusqu’à 1150°C
La série STF regroupe des jauges de contrainte à fil collables conçues pour les mesures de déformation sur machines et équipements dans une très large plage de température. Elles conviennent aux charges statiques et dynamiques, y compris pour des applications exigeantes comme les moteurs à réaction.
Fonctionnalités clés
Très large plage de température de service
Conçues pour fonctionner jusqu’à +1150°C pour les applications haute température.
Mesures statiques et dynamiques
Adaptées à la mesure de déformations sous charges statiques et dynamiques.
Alliage Fe-Cr-Al
La grille sensible est réalisée en alliage fer-chrome-aluminium pour les environnements sévères.
Applications sur machines et équipements
Dédiées à la mesure des déformations sur des composants de machines et d’équipements industriels.
Compatibles avec les moteurs à réaction
Mentionnées pour des mesures sur des éléments de moteurs à réaction.
Grille sensible à fil fin
Fil de la grille sensible de 15 à 30 µm de diamètre.
Support temporaire renforcé
La grille sensible est fixée sur un support temporaire en PTFE renforcé de fibre de verre.
Fils de sortie adaptés au matériau sensible
Les fils de sortie, plats ou ronds, sont eux aussi à base d’alliage fer-chrome-aluminium.
Visualisation
Vidéo produit STF series
Présentation du produit
Les jauges de contrainte à fil de la série STF sont conçues pour une utilisation dans la plage de température de fonctionnement la plus large. Ces jauges haute température collables sont destinées à la mesure des déformations sur des pièces de machines et d’équipements, y compris des moteurs à réaction, sous charges statiques et dynamiques jusqu’à +1150°C.
Caractéristiques techniques
La grille sensible est réalisée en alliage fer-chrome-aluminium avec un diamètre de fil de 15 à 30 µm. La résistance est disponible de 120 à 350 Ω, avec une longueur de base de 1,9 à 3,5 mm, une largeur de 1,6 à 2,7 mm et un facteur de jauge moyen de 2,3 à 20°C.
Applications
La série STF est dédiée aux mesures de déformation sur des composants de machines et d’équipements soumis à des environnements thermiques extrêmes. Elle est également indiquée pour des applications exigeantes telles que les moteurs à réaction.
Installation

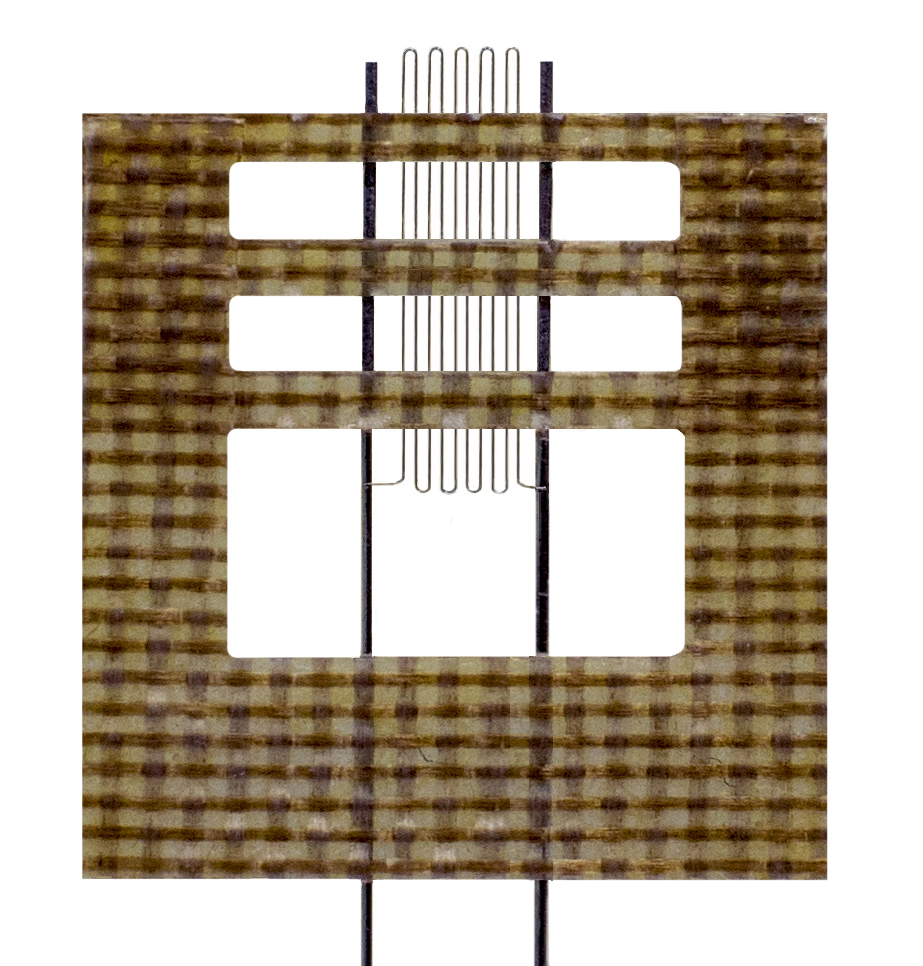

La grille sensible est fixée sur un support temporaire en PTFE renforcé de fibre de verre. Les méthodes de collage indiquées sont le ciment céramique ou la projection thermique d’alumine, avec des fils de sortie plats ou ronds en alliage fer-chrome-aluminium.
