TG Series - Jauges de contrainte à feuille haute température
Jauges de contrainte à feuille pour mesures jusqu’à +800 °C
Les jauges de contrainte TG series sont fabriquées en feuille d’alliage fer-chrome-aluminium (Fe-Cr-Al) par procédé de gravure chimique humide. Elles sont destinées à la mesure des déformations statiques et des contraintes mécaniques dans une plage de température de -269 à +800 °C. Leur installation se fait avec une colle céramique haute température, par exemple CC-02.
Fonctionnalités clés
Fonctionnement haute température
Conçues pour les mesures dans une plage de température de -269 à +800 °C.
Technologie de feuille Fe-Cr-Al
Fabriquées à partir d’une feuille d’alliage fer-chrome-aluminium par procédé de gravure chimique humide.
Mesure des déformations statiques
Adaptées à la mesure des déformations statiques sur objet d’essai.
Mesure des contraintes mécaniques
Permettent la mesure des tensions et contraintes mécaniques dans des environnements sévères.
Installation avec colle céramique
Le montage sur l’objet d’essai s’effectue avec une colle céramique haute température, par exemple CC-02.
Support temporaire PTFE renforcé fibre de verre
Livrées sur un support temporaire qui aide à conserver la forme de la jauge pendant l’installation.
Retrait du support après pose
Le support temporaire est retiré après l’installation.
Fils de sortie caractérisés
Chaque fil de connexion présente une résistance électrique de 10 Ohms.

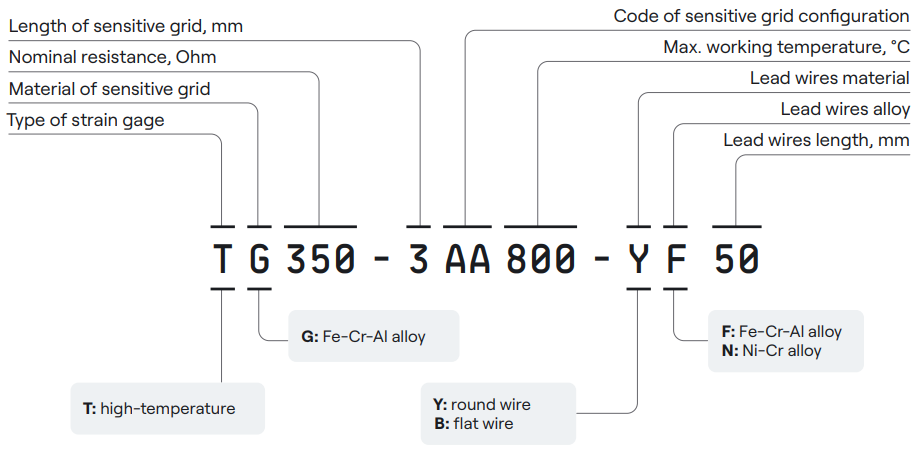

Présentation du produit
Les jauges de contrainte TG series sont produites à partir d’une feuille d’alliage fer-chrome-aluminium (Fe-Cr-Al) par gravure chimique humide. Elles sont destinées à la mesure des déformations statiques et des contraintes mécaniques dans des applications à très haute température.
Caractéristiques techniques
La série TG fonctionne dans une plage de -269 à +800 °C (-452 à +1472 °F). La résistance de jauge doit être mesurée au centre des fils de sortie, à 25 mm de l’extrémité libre, pour obtenir une valeur de 350 ±0,3 % Ohm.
Applications
Ces jauges sont prévues pour la mesure de déformations statiques et de tensions mécaniques sur des objets d’essai soumis à des températures extrêmes.
Installation
L’installation sur l’objet d’essai s’effectue avec une colle céramique haute température, par exemple CC-02. Les jauges sont livrées sur un support temporaire en PTFE renforcé de fibre de verre qui maintient leur forme pendant la pose, puis ce support est retiré après installation.
