Mesures plus rapides, analyse plus intelligente : automatisation des mesures avec DEWETRON

par Thomas Calmettes | Sep 2, 2026 | Acquisition de données

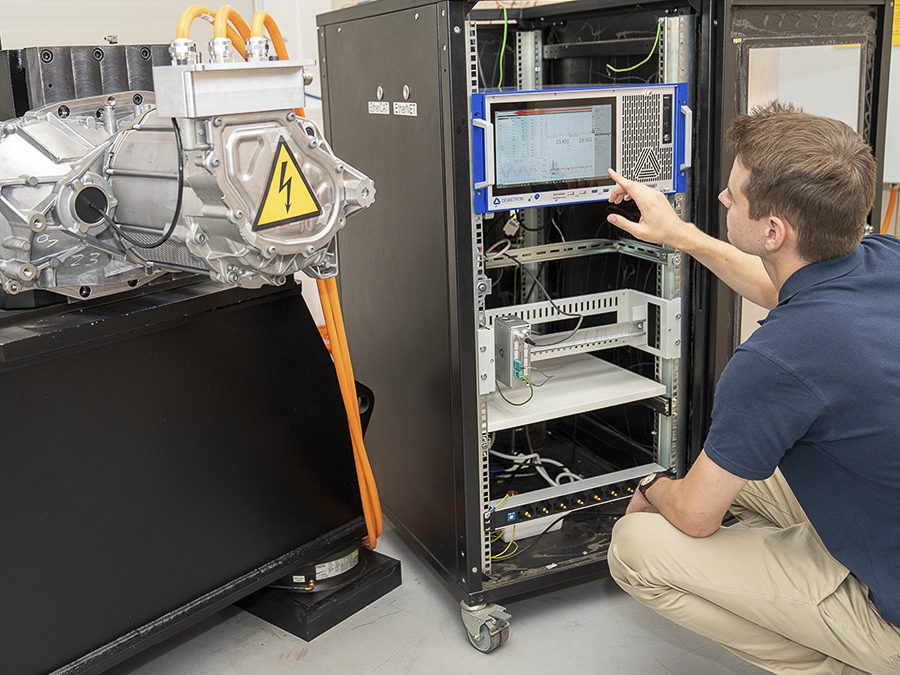

Ingénieur pilotant un système de mesure DEWETRON monté en rack sur un banc d'essai de chaîne de traction électrique

Comment automatiser la configuration, le contrôle et l’analyse de vos mesures

Si vous configurez encore manuellement vos opérations de test et de mesure, vous perdez du temps et de l’argent

Votre système de mesure ne se contrôle pas tout seul — ou bien si ?

Dans les environnements modernes de test et de mesure, l’intervention manuelle est souvent inefficace, voire impossible. Des températures extrêmes, des règles de sécurité strictes ou des bancs d’essai répartis sur plusieurs sites rendent l’accès direct aux instruments de plus en plus difficile. C’est pourquoi l’automatisation des mesures, fondée sur des protocoles standardisés, devient un prérequis et non plus un confort.

DEWETRON fournit non seulement du matériel et des logiciels de mesure, mais aussi un puissant écosystème d’interfaces d’automatisation, notamment SCPI, DataStream, XCP, EtherCAT, des bibliothèques Python, et bien plus encore.

1. Configuration automatisée des mesures

Grâce au protocole SCPI simple, basé sur l’ASCII, vous obtenez un contrôle à distance complet de l’ensemble de votre système de mesure — rapide, flexible et fiable. Les tâches de mesure complexes peuvent être pilotées à distance sans accès physique direct à l’appareil.

Les principales fonctionnalités incluent :

  • À l’aide du logiciel de mesure OXYGEN, vous pouvez configurer entièrement votre système via script. Cela couvre tout, du réglage des propriétés des voies, telles que les fréquences d’échantillonnage, les modes de mesure et les filtres, jusqu’à la création et la personnalisation des écrans de mesure, la définition des en-têtes, et bien plus encore.
  • La mise en place des mesures est simple et efficace. En plus de la configuration des voies matérielles, les voies logicielles peuvent également être configurées facilement, y compris les formules pour le traitement avancé des signaux. En parallèle, le chargement et l’enregistrement de configurations complètes de l’appareil peuvent aussi être automatisés, ce qui améliore fortement la reproductibilité de vos essais.
  • Les fonctions spécifiques aux capteurs, telles que la mise à zéro, l’équilibrage de pont ou l’étalonnage par shunt, peuvent également être commandées à distance, permettant des ajustements précis même en cours de fonctionnement.
  • En outre, vous pouvez surveiller en continu l’état du système et récupérer à tout moment les informations de diagnostic ou les messages d’erreur afin de garantir l’intégrité des données et la fiabilité du système.
  • Et bien plus encore.

Réduisez le temps de configuration, éliminez les erreurs humaines et garantissez des conditions d’essai reproductibles à chaque test.

2. Contrôle automatisé de l’enregistrement

Contrôlez à distance même les tâches de mesure complexes sans accès physique à l’appareil. Des enregistrements simples aux mesures avancées déclenchées, DEWETRON permet des flux de travail entièrement automatisés.

Les options d’automatisation incluent :

  • Des commandes de contrôle simples basées sur SCPI pour l’enregistrement
  • Une configuration flexible des déclenchements à distance pour les mesures déclenchées

Exécutez vos tests de manière autonome, augmentez l’efficacité et concentrez-vous sur les résultats plutôt que sur la conduite des essais.

3. Gestion automatisée des données et analyse

DEWETRON permet une automatisation des mesures de bout en bout, de l’acquisition de données à l’analyse, en temps réel comme en post-traitement.

Gestion des données

Exportez automatiquement vos données dans le format souhaité après votre mesure ou diffusez vos données vers votre chaîne d’analyse pendant la mesure. Options de transmission disponibles :

  • SCPI — transferts de valeurs uniques ou bufférisées, jusqu’à 10 kS/s
  • DataStream — diffusion TCP/IP des données brutes et calculées à la cadence d’échantillonnage native des voies, en continu ou sur déclenchement
  • CAN
  • et plus encore

Des protocoles spécialisés sont disponibles pour une intégration transparente dans les architectures de banc d’essai existantes :

  • XCP sur Ethernet : idéal pour la synchronisation avec les calculateurs de commande. OXYGEN se comporte en esclave XCP (génération automatique du fichier A2L) et permet le démarrage, l’arrêt et l’« armement » de déclencheurs prédéfinis, avec un débit de transfert porté jusqu’à 2 MS/s depuis OXYGEN 8.1.
  • EtherCAT : le module TRION-EtherCAT-1-SLAVE transfère jusqu’à 100 voies de mesure horodatées vers un maître EtherCAT, avec un taux de mise à jour de 500 S/s en typique (des cadences supérieures restent possibles selon la configuration d’OXYGEN) et un délai E/S typique de 200 ms. Une interface fiable pour le contrôle continu de l’enregistrement dans les environnements industriels — à condition de retenir un châssis DEWE2 ou DEWE3 (DEWE3-PA8, DEWE3-RMx, DEWE3-A4/A4L, DEWE3-M4), les front-ends TRIONet n’étant pas compatibles avec ce module. Nous détaillons ce point dans notre article Mesures haute vitesse avec EtherCAT.

Analyse des données

Automatisez vos flux d’analyse directement dans notre logiciel de mesure OXYGEN ou intégrez-les dans des environnements externes.

  • Une fois la mesure terminée, les options d’export automatique garantissent que les données sont immédiatement disponibles dans le format cible souhaité.
  • Commandes basées sur SCPI pour une analyse et un affichage rapides dans le logiciel
  • Intégration avec des outils externes via DMDReader (Python, C/C++, FlexPro…), ou développement de vos propres traitements avec l’OXYGEN SDK

Assurez un flux de données continu vers votre chaîne d’outils existante, pour des analyses plus rapides, une évaluation cohérente des données et des chaînes de reporting entièrement automatisées.

Conclusion

L’automatisation des équipements de test transforme l’instrument de mesure d’un simple enregistreur de données passif en un composant actif et intégré de l’automatisation des essais. Cela réduit les erreurs humaines, fait gagner du temps lors de la configuration et permet des mesures dans des environnements autrement inaccessibles à l’opérateur.

Avec DEWETRON, l’automatisation des mesures ne se limite pas à gagner du temps : elle rend vos essais plus efficaces, plus reproductibles et plus faciles à faire évoluer.

Ces solutions chez Dewetron Services

Vous souhaitez automatiser votre banc d’essai de bout en bout, de la configuration au rapport ? Découvrez nos solutions DEWETRON :

Vous ne savez pas quel protocole retenir pour votre banc, ni quel châssis le supporte ? Contactez notre équipe : nous vous aidons à choisir la bonne interface et le bon matériel.
