Adaptateurs de capteurs MSI
Étendez vos modules TRION(3)-MULTI, PU[REC] et NEX[DAQ] à la jauge de contrainte, au LVDT, au thermocouple, à la charge, à la RTD et à la tension — détection et configuration automatiques par TEDS

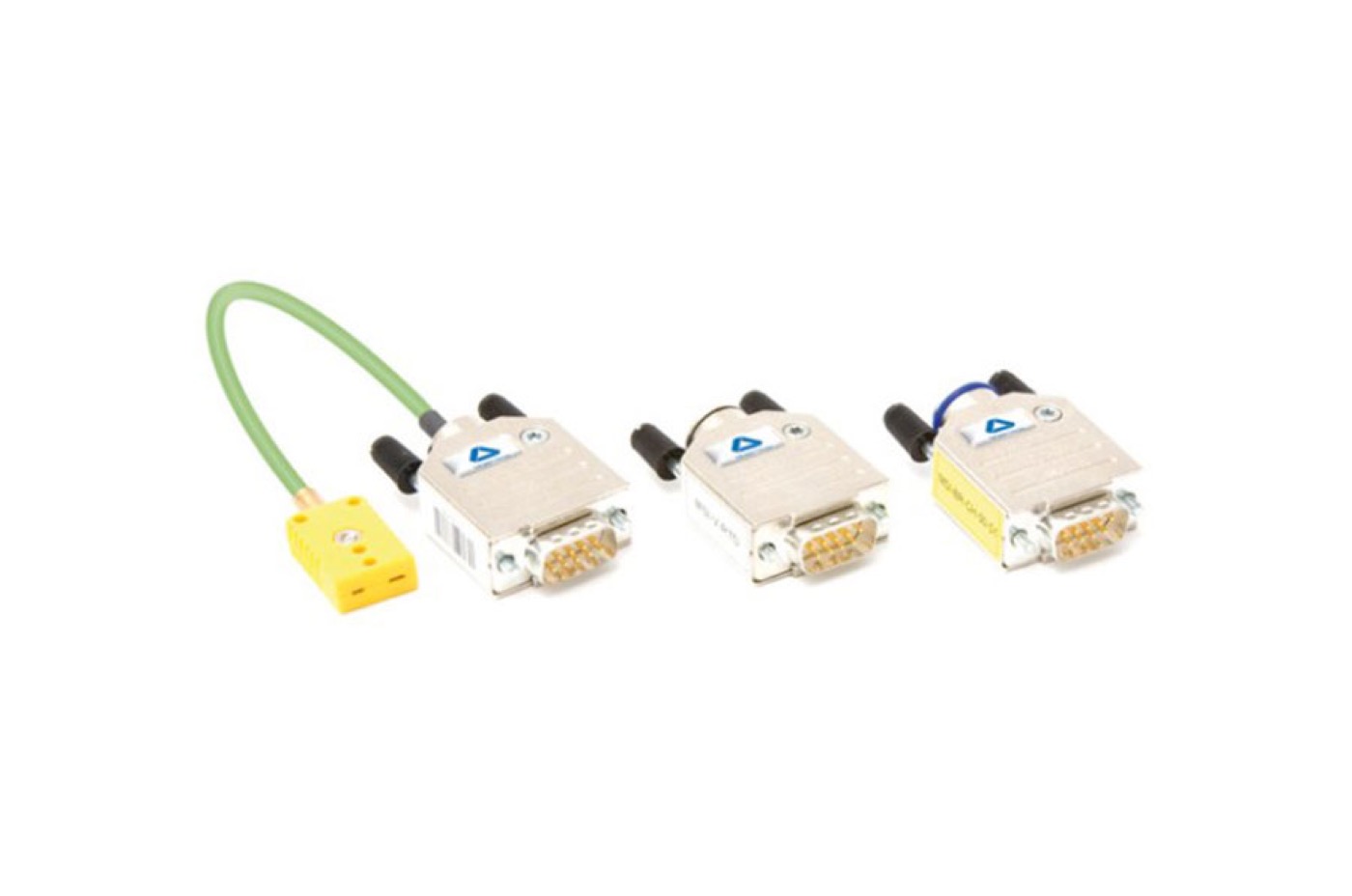

Les adaptateurs de capteurs MSI (Modular Smart Interface) de DEWETRON étendent les capacités de mesure des modules TRION(3)-MULTI, ainsi que des systèmes PU[REC] et NEX[DAQ], à des types de capteurs qu'ils ne prennent pas nativement en charge : jauges de contrainte et capteurs en pont, LVDT/RVDT, thermocouple, charge électrostatique, RTD, tension basse ou haute, courant en boucle 4-20 mA, IEPE®. Chaque MSI est un conditionneur de signal placé en amont du module d'acquisition : il ne numérise pas lui-même le signal, il l'adapte avant que le module TRION hôte ne l'échantillonne. Une puce TEDS intégrée permet une détection et une configuration automatiques (plage de mesure, unité, données d'étalonnage), sans réglage manuel, avec traçabilité du type de MSI et du numéro de série dans le fichier de mesure.
Fonctionnalités clés
Détection et configuration automatiques par TEDS
Chaque MSI intègre une puce TEDS lue automatiquement par le système de mesure, qui applique la plage, l'unité et les données d'étalonnage du capteur sans réglage manuel.
Neuf familles de capteurs couvertes
Jauge de contrainte / pont (MSI2-STG), LVDT/RVDT (MSI2-LVDT), thermocouple (MSI2-TH-x), charge électrostatique (MSI2-CH-x), RTD (MSI-BR-RTD), tension basse (MSI-BR-V-200) et haute (MSI2-V-600), courant boucle 4-20 mA (MSI2-250R-20mA) et IEPE® (MSI-BR-ACC).
Traçabilité intégrée
Le type de MSI, son numéro de série et ses données d'étalonnage sont lus automatiquement et peuvent être stockés avec le fichier de mesure.
Compatible TRION(3)-MULTI, PU[REC] et NEX[DAQ]
Les MSI étendent la fonctionnalité de mesure de plusieurs familles de systèmes d'acquisition DEWETRON ; c'est toujours le module hôte qui numérise le signal conditionné par le MSI.
Compatible avec le boîtier d'extension TRION-x-dLV-CB16-D9
Ce boîtier ajoute jusqu'à 16 prises D-SUB-9 pour entrées analogiques ou MSI, avec excitation de précision ±5 V à détection à distance (remote sense) par voie, interface CAN et E/S numériques.
Câbles d'extension jusqu'à 50 m
Le MSI2-STG et le MSI2-TH-x intègrent un préamplificateur qui permet de les placer près du capteur et de déporter le système d'acquisition jusqu'à 50 m, pour réduire l'impact des perturbations électromagnétiques.
Comment fonctionne un MSI ?
Chaque MSI (Modular Smart Interface) est un conditionneur de signal dédié à un type de capteur donné : il ne s'agit pas d'un module de numérisation autonome, mais d'un boîtier qui se place en amont d'une voie d'un module TRION(3)-MULTI, PU[REC] ou NEX[DAQ] pour adapter le signal du capteur avant qu'il ne soit échantillonné par ce module hôte. En lisant la puce TEDS intégrée au MSI, le système de mesure obtient automatiquement les informations nécessaires pour ajuster l'amplificateur : l'utilisateur voit directement la bonne plage de mesure avec la bonne unité, sans configuration manuelle. Pour la traçabilité, des données comme le type de MSI et le numéro de série sont également lues et, si nécessaire, stockées avec le fichier de mesure.
Les principaux adaptateurs MSI2 et leur usage
MSI2-STG : mesure de capteurs en pont (jauges de contrainte) — pont complet, demi-pont ou quart de pont, sélectionnable par jumper. MSI2-LVDT : mesure de déplacement par capteurs LVDT ou RVDT en connexion 5 ou 6 fils. MSI2-TH-x : mesure de température par thermocouple, types K, J, T en standard (C, E, R, S sur demande). MSI2-CH-x : mesure de charge électrostatique, décliné en MSI2-CH-5 (±5000 pC) et MSI2-CH-100 (±100 000 pC). MSI2-V-600 : mesure de tension jusqu'à 600 V RMS (300 V CAT III / 600 V CAT II). MSI2-250R-20mA (aussi cité MSI2-LA-250R-20mA dans la documentation technique) : mesure de capteurs à boucle de courant 4-20 mA alimentés en boucle. À ces modèles MSI2 s'ajoutent des adaptateurs de la génération précédente, encore référencés par DEWETRON : le MSI-BR-ACC pour capteurs IEPE® (accéléromètres, microphones), le MSI-BR-RTD pour sondes RTD (Pt100 à Pt2000), et le MSI-BR-V-200 pour tension jusqu'à ±200 V.

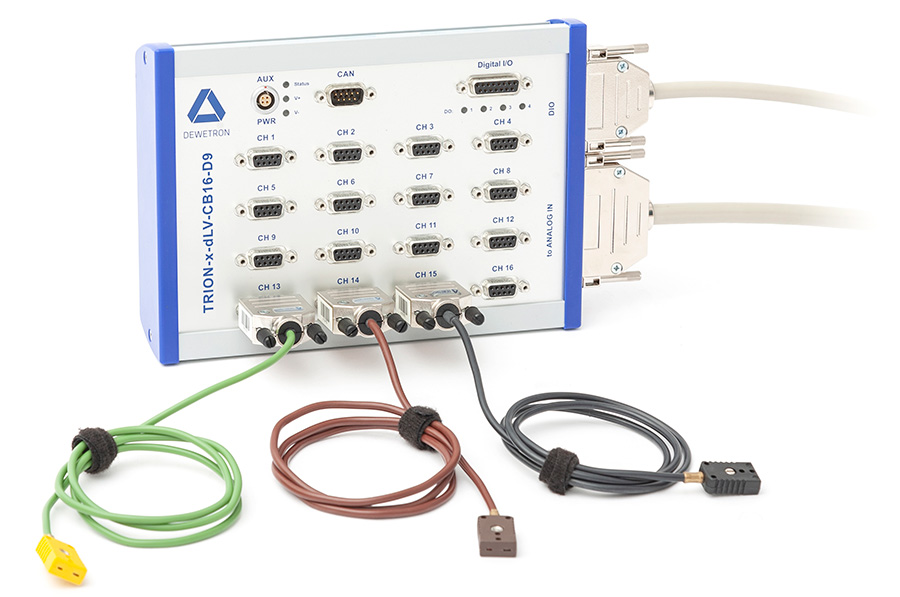

Connexion via le boîtier TRION-x-dLV-CB16-D9
Le TRION-x-dLV-CB16-D9 est un boîtier d'extension de fonctionnalités pour les modules TRION-1802-dLV-32 et TRION-1600-dLV-32. Il propose jusqu'à 16 prises D-SUB-9 pour entrées analogiques directes ou pour l'utilisation de MSI, ainsi qu'une tension d'excitation de précision de ±5 V avec détection à distance (remote sense) par voie. Il intègre également une interface CAN, des entrées/sorties numériques et une alimentation auxiliaire pour capteurs. Tous les MSI sont compatibles avec ce boîtier.
Mise en œuvre dans OXYGEN
Un MSI connecté est détecté automatiquement par le logiciel OXYGEN et apparaît dans la liste des voies de données (Data Channel List), avec le mode, la plage et les réglages appliqués automatiquement selon son type. Les réglages disponibles restent limités et dépendent du type de MSI : pour un MSI2-TH-K par exemple, seul le filtre passe-bas peut être modifié, le type de thermocouple étant fixé automatiquement ; pour un MSI-BR-V-200, la plage peut être ajustée à ±200 V, ±100 V ou ±50 V, ou saisie individuellement.
