En bref. Pour tester une alimentation serveur ou de centre de données IA, une charge électronique DC programmable remplace la résistance fixe : elle reproduit les variations de charge d’un GPU, mesure la réponse transitoire et enchaîne les séquences automatiquement. La série AN23600E(F) couvre 2 à 60 kW en versions 150, 600 et 1200 V, avec les modes CC/CV/CR/CP, un mode LIST de 8 séquences de 200 pas et des essais OCP/OPP dédiés.
Alors que l’intelligence artificielle et le calcul haute performance continuent de stimuler la demande en capacité de calcul, les systèmes AIDC (Artificial Intelligence Data Center) et les alimentations de serveurs deviennent toujours plus puissants et dynamiques. Les serveurs modernes équipés de GPU, CPU, accélérateurs et matériel réseau à haut débit peuvent provoquer des variations rapides et importantes de la demande en puissance.
Pour les fabricants d’alimentations et les développeurs d’équipements pour centres de données, il est essentiel de valider ces systèmes d’alimentation dans des conditions de fonctionnement réalistes. Une charge électronique DC haute puissance programmable offre un moyen flexible de reproduire différentes conditions de charge, d’évaluer les performances transitoires et d’automatiser les tests répétitifs.
Cet article explique comment tester les alimentations AIDC et serveur à l’aide d’une charge électronique DC haute puissance programmable, ainsi que les paramètres que les ingénieurs doivent prendre en compte lors du choix de l’équipement de test. (Le sigle AIDC désigne ici les centres de données IA ; en logistique, il désigne l’identification automatique — lecteurs de codes-barres, RFID —, dont les essais d’alimentation font l’objet d’un autre article.)
Pourquoi tester les alimentations AIDC et serveur avec une charge électronique ?
Une alimentation de serveur ne fonctionne pas avec une charge constante dans un véritable centre de données. L’utilisation du processeur, les charges GPU, l’activité de stockage, le trafic réseau et d’autres opérations du système peuvent provoquer des variations rapides de la demande de puissance DC.
Une résistance fixe conventionnelle peut fournir une charge de base, mais elle ne peut pas reproduire facilement ces conditions de fonctionnement dynamiques.
Une charge électronique DC programmable, en revanche, peut simuler des charges électriques contrôlées et permettre aux ingénieurs de tester :
-
Le fonctionnement en courant constant
-
Le fonctionnement en tension constante
-
Le fonctionnement en résistance constante
-
Le fonctionnement en puissance constante
-
Les transitions de charge dynamiques
-
Le comportement en court-circuit
-
La réponse aux surintensités
-
Les séquences de charge programmables
-
Les caractéristiques de décharge d’une batterie ou d’une source DC, le cas échéant
Pour les applications AIDC et serveur, la reproduction de profils de charge dynamiques est particulièrement importante, car des changements brusques de demande de puissance peuvent révéler des faiblesses dans la régulation, la réponse transitoire, la conception thermique ou les circuits de protection d’une alimentation.
Étape 1 : Déterminer les spécifications électriques de l’alimentation
Avant de connecter une charge électronique DC haute puissance, identifiez les principales spécifications de l’alimentation.
Les paramètres importants incluent :
Tension de sortie : déterminez la tension de sortie DC nominale et maximale.
Courant de sortie maximal : la charge électronique doit pouvoir absorber le courant maximal attendu.
Puissance de sortie nominale : choisissez une charge disposant d’une capacité de puissance continue suffisante et d’une capacité transitoire appropriée.
Plage de fonctionnement : vérifiez que les plages de tension et de courant de la charge électronique couvrent l’intégralité du domaine de test.

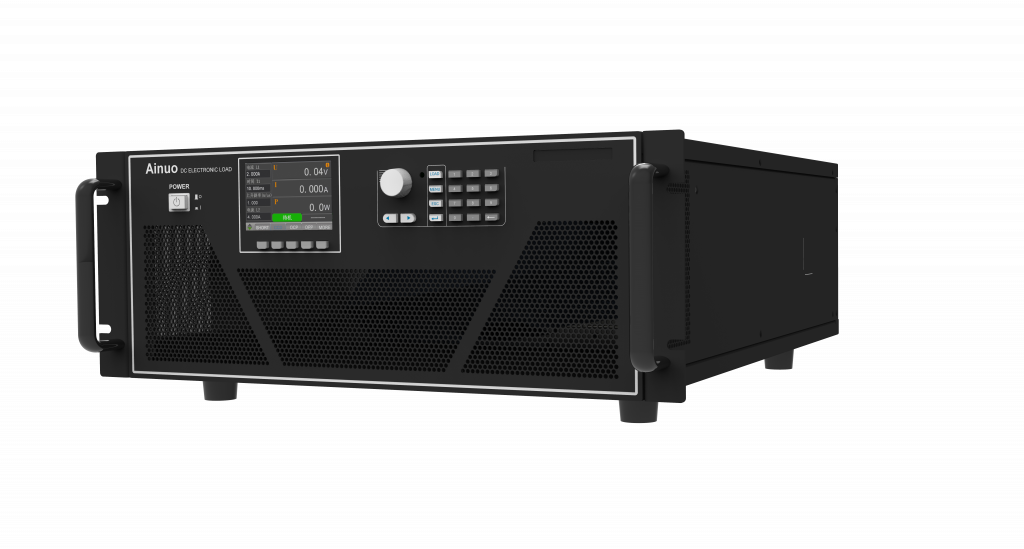

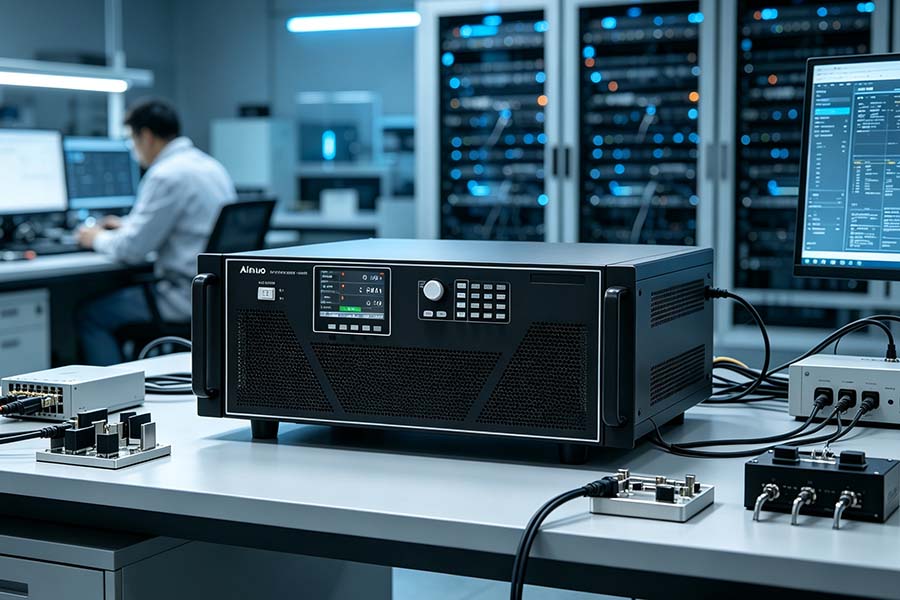

Par exemple, une charge électronique DC programmable haute puissance telle que la série AN23600E(F) est conçue pour les tests DC haute puissance et couvre des niveaux de puissance de 2 kW à 60 kW en trois versions de tension (150 V, 600 V et 1200 V), avec une densité de 6 kW en 4U et de 24 kW en 13U. Elle accepte brièvement 2 fois sa puissance nominale, ce qui permet de choisir le calibre sur la puissance nominale de l’alimentation plutôt que sur ses pics.
Il convient de sélectionner un calibre adapté avec une marge suffisante, plutôt que de fonctionner en continu à la limite absolue de l’instrument.
Étape 2 : Connecter correctement la charge électronique DC
Après avoir sélectionné une charge adaptée, connectez-la à la sortie DC de l’alimentation du serveur à l’aide de câbles, jeux de barres, connecteurs ou autres interconnexions dimensionnés pour la tension et le courant attendus.
À haute puissance, la résistance et l’inductance des câbles peuvent devenir significatives. Des connexions de mauvaise qualité peuvent introduire des chutes de tension, un échauffement, des erreurs de mesure ou des comportements transitoires indésirables.
Avant d’activer la sortie, vérifiez :
-
La polarité est correcte.
-
La tension maximale est comprise dans le calibre de la charge électronique.
-
Les câbles et connecteurs ont des caractéristiques nominales suffisantes.
-
La charge est configurée pour le mode de fonctionnement prévu.
-
Les limites de protection sont correctement configurées.
-
Les exigences de refroidissement et de ventilation sont satisfaites.
Les essais haute puissance doivent toujours être réalisés conformément aux procédures de sécurité applicables à l’équipement et au laboratoire.
Étape 3 : Réaliser un test de charge constante de base
Commencez par une condition de fonctionnement relativement simple avant de passer aux essais dynamiques.
Réglez la charge électronique sur le courant constant (CC) ou sur un autre mode statique approprié, puis augmentez progressivement la charge.
Au cours de ce test, surveillez :
-
La tension de sortie
-
Le courant de sortie
-
La puissance de sortie
-
La régulation de tension
-
La stabilité du courant
-
La température
-
Le comportement des protections
Cela permet d’établir une base de référence pour l’alimentation avant de réaliser des essais plus exigeants.
Par exemple, les ingénieurs peuvent mesurer la tension de sortie à des conditions de faible charge, charge moyenne et pleine charge afin de déterminer si l’alimentation maintient ses performances de régulation spécifiées.
Étape 4 : Tester le fonctionnement en puissance constante
Les systèmes d’alimentation serveur peuvent connaître des changements importants des conditions de fonctionnement tout en conservant une demande de puissance relativement élevée.
Un mode puissance constante (CP) peut donc être utile pour évaluer le comportement de l’alimentation lorsque la tension de sortie varie.
En mode CP, la charge électronique ajuste son courant en fonction de la tension mesurée afin de maintenir le niveau de puissance programmé.
Cela peut aider les ingénieurs à évaluer :
-
La stabilité de l’alimentation
-
La régulation de sortie
-
La réponse en courant
-
Les seuils de protection
-
Les performances sur différents points de fonctionnement
Les essais en puissance constante peuvent être particulièrement utiles pour caractériser les alimentations sur une large plage de fonctionnement.
Étape 5 : Réaliser des tests de charge dynamique
Le test de charge dynamique est l’un des essais les plus importants pour les alimentations AIDC et serveur.
Une charge électronique programmable peut alterner entre différents niveaux de charge, par exemple en passant de manière répétée d’une faible charge à une charge élevée.
Cela simule les variations de charge de travail du serveur.
Pendant un essai dynamique, les ingénieurs peuvent évaluer :
-
Le dépassement et le creux de tension
-
Le temps de récupération
-
La réponse transitoire
-
La stabilité de la tension de sortie
-
La réponse en courant
-
Le comportement de la boucle de régulation
-
La réponse des protections
Un profil de test simplifié pourrait être :
Faible charge → charge élevée → faible charge → charge élevée
La fréquence de transition, le temps de maintien, les niveaux de courant et le nombre de répétitions peuvent être programmés selon l’application visée. Sur l’AN23600E(F), les niveaux haut et bas, les durées T1/T2 et les pentes de montée et de descente se règlent séparément, en boucle continue ou sur un nombre de cycles de 1 à 100 000, et la tension crête-à-crête (Vpk+/−) est mesurée pendant l’essai.
Pour les essais avancés, la forme d’onde de charge peut être conçue pour approximer le comportement réel de charge d’un serveur ou d’un accélérateur, plutôt que d’utiliser une simple transition en onde carrée.
Étape 6 : Évaluer la réponse transitoire haute vitesse
Les systèmes AIDC modernes peuvent imposer des exigences transitoires particulièrement sévères à leur infrastructure d’alimentation.
Une charge électronique programmable haute performance peut générer des variations de charge rapides et mesurer la réponse de l’alimentation.
Les mesures importantes incluent :
Écart de tension
Mesurez la chute ou la hausse maximale de tension après une transition de charge.
Temps de récupération
Déterminez à quelle vitesse la sortie revient dans sa plage de régulation spécifiée.
Dépassement et creux
Enregistrez les pics de tension transitoires qui se produisent immédiatement après le changement de charge.
Vitesse de variation du courant (slew rate)
Évaluez la rapidité avec laquelle le courant de charge change entre les niveaux programmés. Elle doit dépasser celle des transitoires réels du serveur : l’AN23600E(F) monte jusqu’à 96 A/µs selon le calibre.
Ces mesures fournissent une vision plus complète des performances de l’alimentation qu’un simple essai de rendement à pleine charge.
Étape 7 : Utiliser le mode LIST pour automatiser les séquences de test
Les essais manuels deviennent inefficaces lorsque des centaines ou des milliers de conditions de charge doivent être évaluées.
Une charge électronique programmable dotée du mode LIST peut exécuter automatiquement des séquences de charge prédéfinies.
L’AN23600E(F) mémorise jusqu’à 8 séquences de 200 pas chacune, chaque pas ayant sa propre durée de 0 à 100 s : de quoi enchaîner charge de base, transitoires et paliers thermiques sans intervention. La séquence exacte doit être adaptée aux spécifications de l’alimentation et aux exigences de la norme d’essai applicable.
Les séquences automatisées améliorent la répétabilité des essais et réduisent la charge de travail de l’opérateur. Elles sont particulièrement utiles pendant la vérification de conception et les essais de production.
Étape 8 : Tester les fonctions de protection
Une charge électronique DC haute puissance peut également être utilisée pour évaluer les fonctions de protection d’une alimentation.
Selon l’équipement et les exigences de test, les ingénieurs peuvent tester des conditions telles que :
-
La protection contre les surintensités
-
La réponse au court-circuit
-
Le comportement lié aux surtensions
-
La récupération de sortie
-
La limitation de courant
-
Les conditions de charge anormales
Les essais de court-circuit et de protection doivent être abordés avec prudence, car ils peuvent impliquer des courants très élevés et une énergie stockée importante.
La charge électronique doit être configurée avec des limites appropriées, et l’alimentation ainsi que le système de test doivent disposer de mécanismes de protection adaptés.
L’AN23600E(F) propose pour cela des modes d’essai OCP/OPP dédiés : la charge augmente le courant ou la puissance par paliers jusqu’au déclenchement de la protection de l’alimentation, arrête la charge et affiche le point de protection atteint. Les seuils Von/Voff évitent par ailleurs de charger l’alimentation avant que sa sortie ne soit établie — utile sur les alimentations qui ne tolèrent pas une charge à tension basse au démarrage.
Étape 9 : Mesurer et enregistrer les données de test
Les essais ont davantage de valeur lorsque les mesures peuvent être comparées entre différents prototypes, lots de production ou conditions de fonctionnement.
Enregistrez des paramètres tels que :
-
La tension d’entrée/sortie DC
-
Le courant de charge
-
La puissance de sortie
-
La tension transitoire
-
Le temps de montée et de descente
-
Le temps de récupération
-
La réponse des protections
-
La durée du test
-
La température
La commande par PC et l’acquisition de données peuvent encore simplifier les essais de longue durée et permettre aux ingénieurs d’analyser les résultats après leur achèvement. La fonction d’acquisition de l’AN23600E(F) capture jusqu’à 1 024 points par déclenchement, avec un pas d’échantillonnage de 1 à 40 µs, sur mise en charge, entrée TTL, ordre bus ou commande manuelle ; le logiciel PC trace les courbes et exporte les données vers Excel. Les interfaces RS-232, RS-485, LAN, GPIB et CAN permettent l’intégration dans un banc automatisé.
Pour les applications AIDC, l’enregistrement des données est particulièrement utile, car les alimentations peuvent devoir être évaluées sur de nombreux profils de charge plutôt que sur un seul point de fonctionnement nominal.
Que faut-il rechercher dans une charge électronique DC haute puissance ?
Lors du choix d’un équipement pour les tests d’alimentations AIDC et serveur, il faut prendre en compte davantage que la puissance maximale.
1. Plage de tension et de courant suffisante
La charge doit couvrir la plage de fonctionnement complète de l’alimentation.
2. Puissance continue adéquate
Sélectionnez un modèle capable de dissiper en toute sécurité la puissance requise pendant la durée de test prévue.
3. Réponse dynamique rapide
Une charge haute performance doit prendre en charge la vitesse de transition de courant et la fréquence d’essai dynamique requises.
4. Plusieurs modes de fonctionnement
Les modes CC, CV, CR et CP offrent une flexibilité pour différents scénarios de test.
5. Séquences programmables
Le mode LIST ou des fonctions de séquencement équivalentes peuvent améliorer considérablement l’automatisation.
6. Acquisition de données et communication
La commande à distance et l’enregistrement des données simplifient l’intégration dans les systèmes de test automatisés.
7. Fonctions de protection et de sécurité
Les tests DC haute puissance nécessitent des mécanismes appropriés de protection contre les surtensions, les surintensités, la surchauffe et d’autres risques.
Pourquoi les charges électroniques haute puissance sont importantes pour les tests AIDC
À mesure que les serveurs d’IA et les systèmes de centres de données exigent toujours plus d’énergie électrique, la validation des alimentations devient de plus en plus complexe.
Une charge électronique DC haute puissance programmable permet aux ingénieurs d’aller au-delà de simples mesures de charge statique et de créer des conditions de test contrôlées et répétables.
En combinant capacité de haute puissance, profils de charge programmables, charge dynamique, séquences automatisées et capacités de mesure, les ingénieurs peuvent caractériser la manière dont une alimentation de serveur ou AIDC réagit à la fois aux demandes électriques en régime permanent et aux variations rapides.
Le résultat est un processus de validation plus complet, capable d’identifier les problèmes de réponse transitoire, les défauts de protection, les limitations thermiques et d’autres faiblesses potentielles avant le déploiement.
Conclusion
Tester une alimentation serveur ou AIDC demande davantage que de connecter une charge fixe et de mesurer sa tension de sortie. Les systèmes informatiques modernes peuvent produire des demandes de puissance complexes et rapidement changeantes, ce qui rend la caractérisation dynamique de plus en plus importante.
Une charge électronique DC haute puissance programmable fournit la flexibilité nécessaire pour reproduire ces conditions dans un environnement de laboratoire contrôlé.
Une stratégie de test pratique peut commencer par des essais statiques en CC ou CP, puis se poursuivre avec des transitions de charge dynamiques, des mesures de réponse transitoire, des séquences LIST automatisées, des essais de protection et l’acquisition de données sur longue durée.
Pour les ingénieurs qui développent ou valident des systèmes d’alimentation serveur et AIDC haute puissance, le choix d’une charge électronique disposant du calibre de puissance, de la plage tension/courant, des performances dynamiques, des modes de fonctionnement et des capacités d’automatisation appropriés constitue donc une étape importante pour bâtir une plateforme de test d’alimentation fiable.
